ALLIGATOR С-300 39 Инструкция по эксплуатации и установке

♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии и удержи-

вании кнопки

брелока-передатчика на 1,5 секунды и работающий в течение 30 секунд, ли-

бо до следующего нажатия и удерживания кнопки

брелока-передатчика на 1,5 секунды.

В любом из описанных выше случаев:

- выход дополнительного канала системы может быть активизирован в любое время (при включенном или

при выключенном режиме охраны, при включенном или при выключенном зажигании и т.д.);

- для того, чтобы работа дополнительных устройств, управляемых дополнительным каналом, не вы-

зывала срабатывания си

стем

ы, система автоматически отключит вход датчика удара и вход цепи

зажигания на все время, пока выход дополнительного канала активизирован, плюс еще дополни-

тельно на 3 секунды. Если вход датчика системы или вход зажигания остается активным после

окончания работы выхода дополнительного канала системы – данная зона будет обойдена, сирена

системы подаст 3 сигнала, а у

казатели поворота вклю

чатся 3 раза.

Подсоединение: Подсоедините ТЁМНО-СИНИЙ провод к клемме № 85 дополнительного 30А ре-

ле, подсоедините контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответст-

вии с выбранной функцией дополнительного канала системы.

2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЕ ВЫХОДЫ НА УКАЗАТЕЛИ ПОВОРОТА +12 В (15А МАКС.)

1) Эти провода обеспечивают мигание указателей пов

орота при постановке и снятии системы с охра-

ны, а также при срабатывании системы, при включении режима “Паника” и при срабатывании режима

“Anti-HiJack” (если данная функция включена).

Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота

автомобиля.

2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями авто-

мобиля вмес

то у

казателей поворота.

Подсоединение: Подсоедините 2 БЕЛЫХ провода системы к цепям управления правых и левых габаритных

огней автомобиля. Если цепь управления габаритными огнями отрицательной полярности (как в большин-

стве автомобилей японского производства), необходимо использовать дополнительное реле.

ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ

ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗО

КНУТЫМ РЕЛЕ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500

мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ /

ВЫХОД ДЛЯ ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕ-

ЩЕНИЕМ

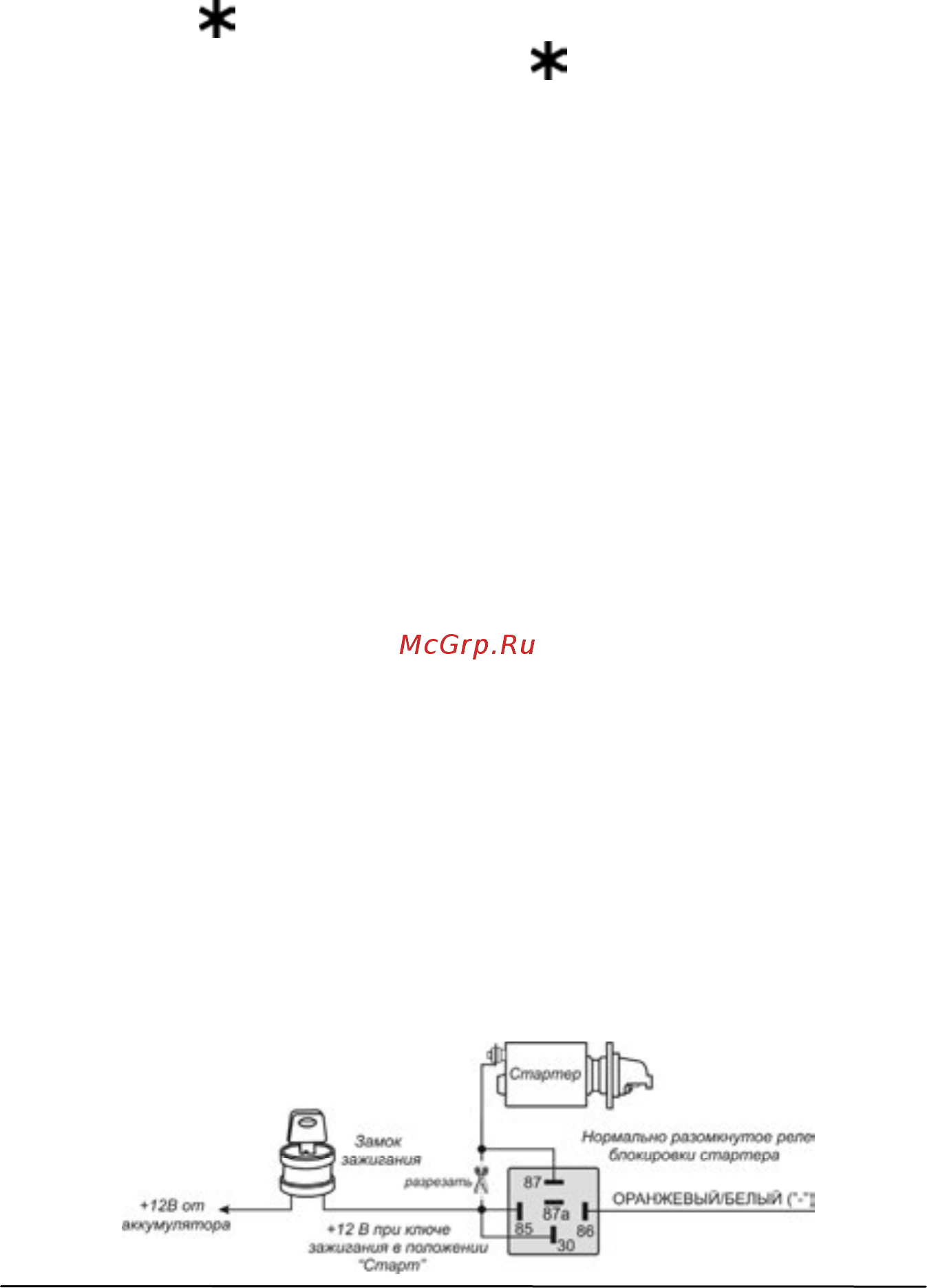

1) ОРАНЖЕВЫЙ/БЕЛЫЙ провод служит для управления нормально разомкнутым реле блокировки

стартера. Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА)

и должен использоваться только для у

правления кат

ушкой реле блокировки стартера.

Подсоединение: ОРАНЖЕВЫЙ/БЕЛЫЙ провод системы к клемме № 86 реле. Подсоедините клемму № 85

реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится

в положении “СТАРТ” (для схемы блокировки стартера) или «ВКЛ. И СТАРТ» (для схемы блокировки цепи

зажигания), и присутствует напр

яжение 0В, когда ключ зажигания находится в любом ином положении.

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и

подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 30 реле.

Подсоедините другую часть провода к клемме № 87 реле как показано на схеме.
