ALLIGATOR С-300 40 Инструкция по эксплуатации и установке

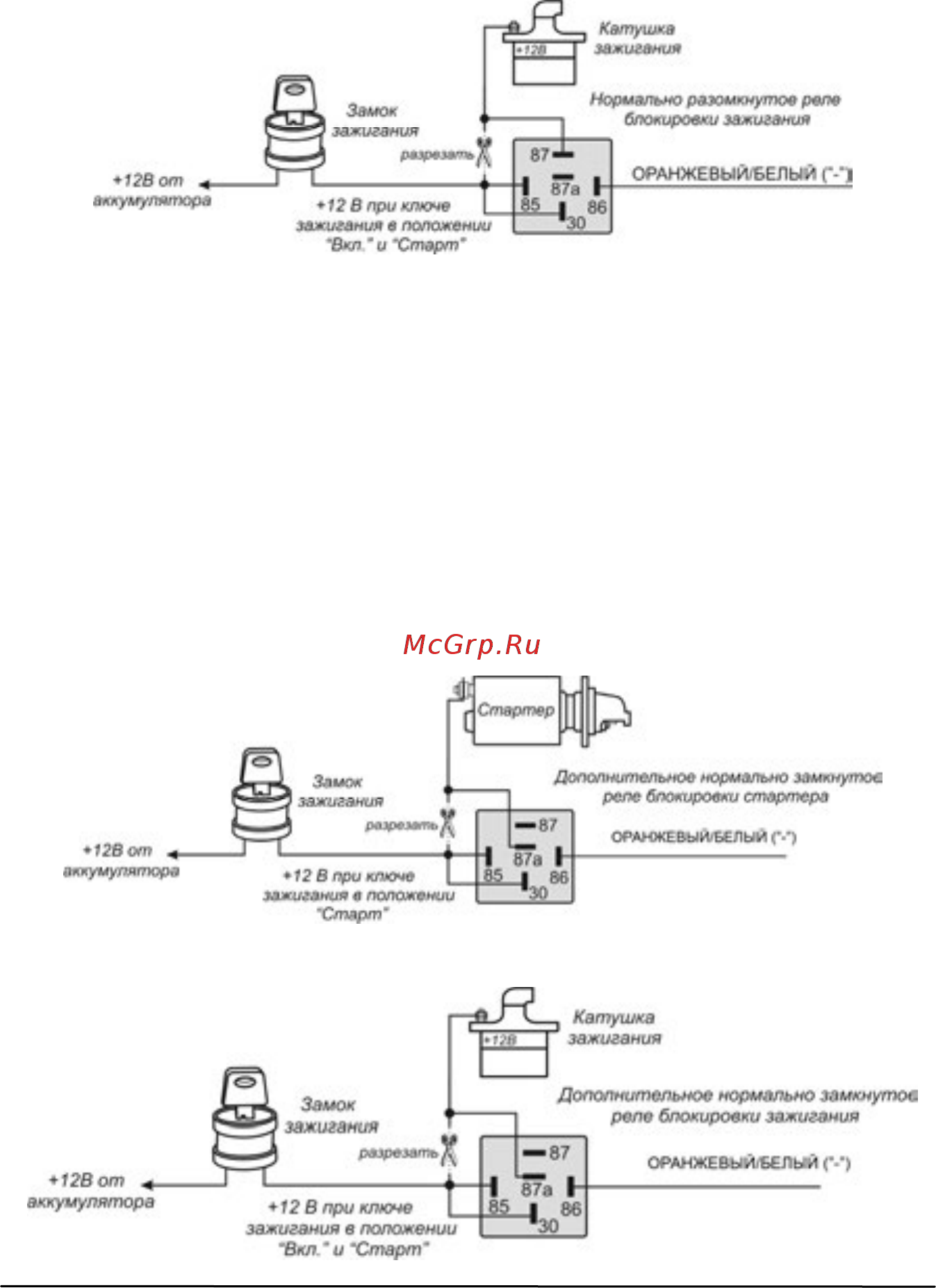

Схема подключения ОРАНЖЕВОГО/БЕЛОГО провода для блокировки цепи зажигания автомобиля:

Примечание: Обратите внимание на то, что питание на реле блокировки будет подаваться

только в момент попытки завести двигатель. Таким образом, реле блокировки будет потреблять энер-

гию аккумулятора только в момент попытки запуска в то время, когда система снята с охраны.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ОРАН-

ЖЕВЫЙ/БЕЛ

ЫЙ пров

од для блокировки какой-либо иной цепи, кроме цепи стартера!

2) ОРАНЖЕВЫЙ/БЕЛЫЙ провод служит для управления нормально замкнутым реле блокировки стар-

тера. Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА) и

должен использоваться только для управления катушкой реле блокировки стартера.

Подсоединение: ОРАНЖЕВЫЙ/БЕЛЫЙ провод системы к клемме № 86 реле. Подс

оедините клемму

№ 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажига-

ния находится в положении “СТАРТ” (для схемы блокировки стартера) или «ВКЛ. И СТАРТ» (для схемы

блокировки цепи зажигания), и присутствует напряжение 0В, когда ключ зажигания находится в любом

ином положении.

Перережьте вышенайденный прово

д от зам

ка зажигания, идущий к соленоиду стартера автомобиля, и

подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 30 реле.

Подсоедините другую часть провода к клемме № 87А реле как показано на схеме.

Схема подключения ОРАНЖЕВОГО/БЕЛОГО провода для блокировки цепи зажигания автомобиля:
