APS 3700 [39/48] Черный

APS 3700 [39/48] Черный
A.P.S. 3700 39 “    ”
   
2   :    
   (20)
:  ,       
 (      +12,   
   “”,   0,     
 “”).
    ,     ,  
  ,     ,   ,
     .
2-  :   VALET
    ,  2-  , 
  Valet          2-
    .
2-  :  
    ,  2-  , 
  
       2-   
.
4-  : 2-   ( 1)
 , ,    ,  4-
 ,   ;    ,     
       ,    -   4- 
  .

Содержание

Похожие устройства

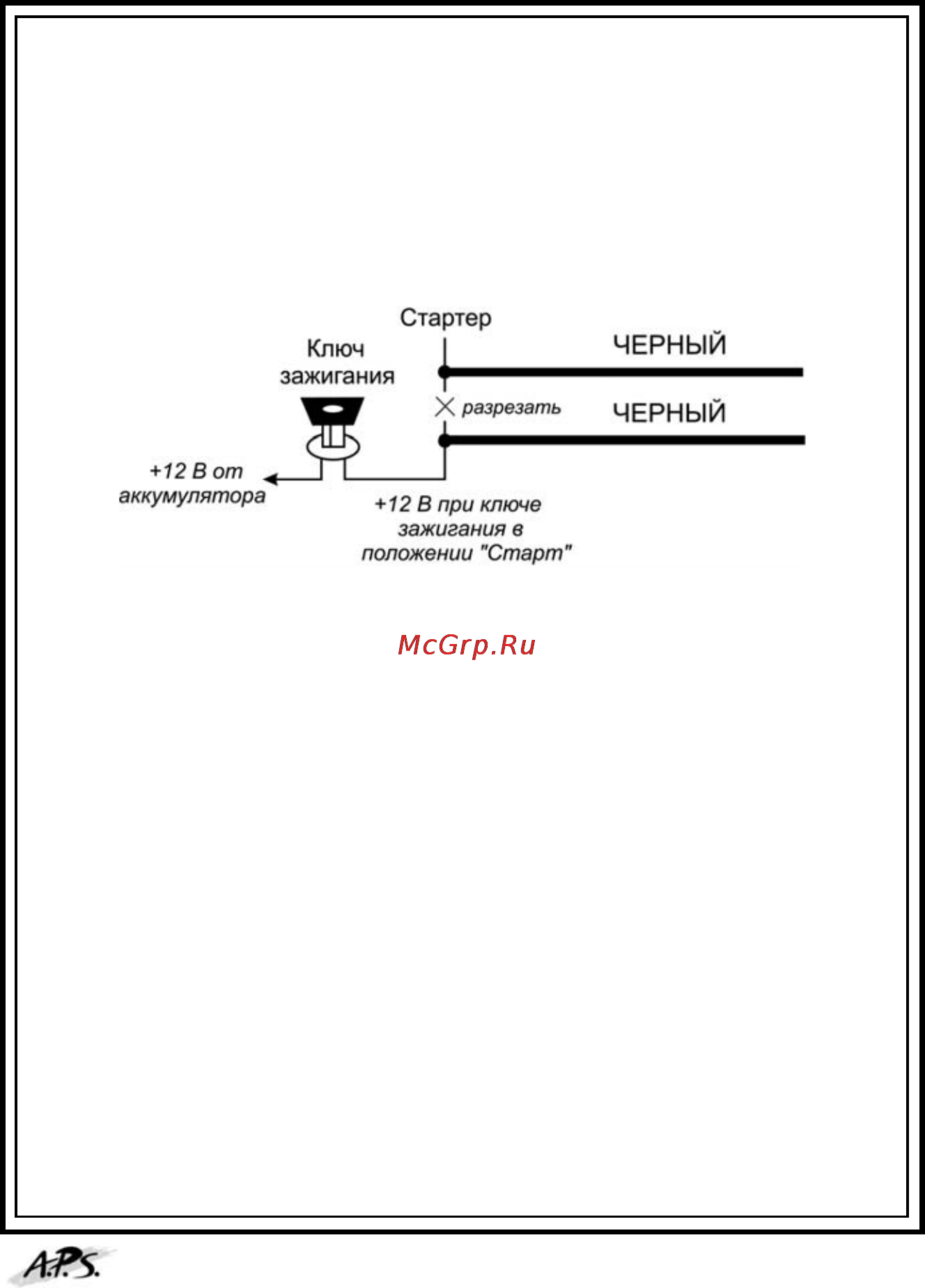

ПОДСОЕДИНЕНИЕ ДОПОЛНИТЕЛЬНЫХ РАЗЪЕМОВ СИСТЕМЫ 2 ТОЛСТЫХ ЧЕРНЫХ ПРОВОДА ВЫВОДЫ ВСТРОЕННОГО НОРМАЛЬНО РАЗОМКНУТОГО РЕЛЕ БЛОКИРОВКИ СТАРТЕРА 20А Подсоединение Перережьте провод идущий от замка зажигания к соленоиду стартера автомобиля на этом проводе должно появляться напряжение 12В когда ключ зажигания находится в положении ЗАПУСК и напряжение ОВ когда ключ зажигания находится в положении ВЫКЛ Подсоедините ту часть перерезанного провода которая одет от замка зажигания к одному толстому ЧЕРНОМУ проводу а другую часть обрезанного провода одущую от стартера подсоедините ко второму толстому ЧЕРНОМУ проводу Стартер Ключ ЧЕРНЫЙ зажигания X разрезать 12 В от аккумулятора ЧЕРНЫЙ ГП 12 В при ключе зажигания в положении Старт 2 КОНТАКТНЫЙ СИНИЙ РАЗЪЕМ КНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ VALET Проложите СЕРЫЙ и ЧЁРНЫЙ провода оканчивающиеся 2 контактным Синим разъемом от кнопочного выключателя Valet к основному блоку системы и подсоедините его к Синему 2контактному разъему на блоке системы 2 КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ СВЕТОДИОДНЫЙ ИНДИКАТОР Проложите КРАСНЫЙ и СИНИЙ провода оканчивающиеся 2 контактным белым разъемом от СИДа к основному блоку системы и подсоедините его к белому 2 контактному разъему на блоке системы 4 КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ 2 УРОВНЕВЫЙ ДАТЧИК УДАРА ЗОНА 1 Проложите КРАСНЫЙ ЧЁРНЫЙ ЗЕЛЁНЫЙ и СИНИЙ провода оканчивающиеся 4 контактным белым разъемом от датчика удара входящего в комплект системы к основному блоку системы и подсоедините его с одной стороны к датчику удара а с другой к белому 4 контактному разъему на блоке системы A P S 3700 39 Инструкция по эксплуатации и установке
