5 Руководство по применению
Руководство по применению для установщика
16
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06
ИНФОРМАЦИЯ
Комбинация расчета потребленной энергии (например,
для резервного нагревателя) и измерения
потребленной энергии (например, для наружного
агрегата) невозможна. В противном случае данные
энергопотребления будут недействительны.
Расчет потребленной энергии
▪ Потребленная энергия рассчитывается изнутри на основе
следующего:
▪ Фактическая потребляемая мощность наружного агрегата
▪ Заданная производительность резервного нагревателя
▪ Напряжение
▪ Настройка и конфигурация: для получения точных данных
энергопотребления измерьте производительность (измерение
сопротивления) и задайте производительность с помощью
интерфейса пользователя для резервного нагревателя
(действие1).
Измерение потребленной энергии
▪ Применимо для всех моделей.
▪ Предпочтительный метод благодаря более высокой точности.
▪ Необходимы внешние электрические счетчики.
▪ Настройка и конфигурация: При использовании электрических
счетчиков установите через интерфейс пользователя число
импульсов на кВтч на каждый счетчик.
ИНФОРМАЦИЯ
При измерении потребления электроэнергии
убедитесь, что ВСЯ потребляемая мощность системы
охвачена электрическими счетчиками.
5.4.3 Обычный источник электропитания
Общие правила
Достаточно одного счетчика, охватывающего всю систему.
Настройка
Подключите счетчик к X5M/5 и X5M/6.
Тип счетчика
В случае Используйте счетчик…
▪ Однофазный наружный
агрегат
▪ Резервный нагреватель
запитывается от однофазной
системы (т. е. модель
резервного нагревателя *6V,
подключенная к однофазной
системе).
Однофазный
(*6V (6V): 1N~230В)
▪ Трехфазный наружный
агрегат
▪ Резервный нагреватель
запитывается от трехфазной
системы (т. е. модель
резервного нагревателя *9W
или*6V, подключенная к
трехфазной системе).
Трехфазный
(*6V (6T1): 3~230В)
(*9W: 3N~400В)

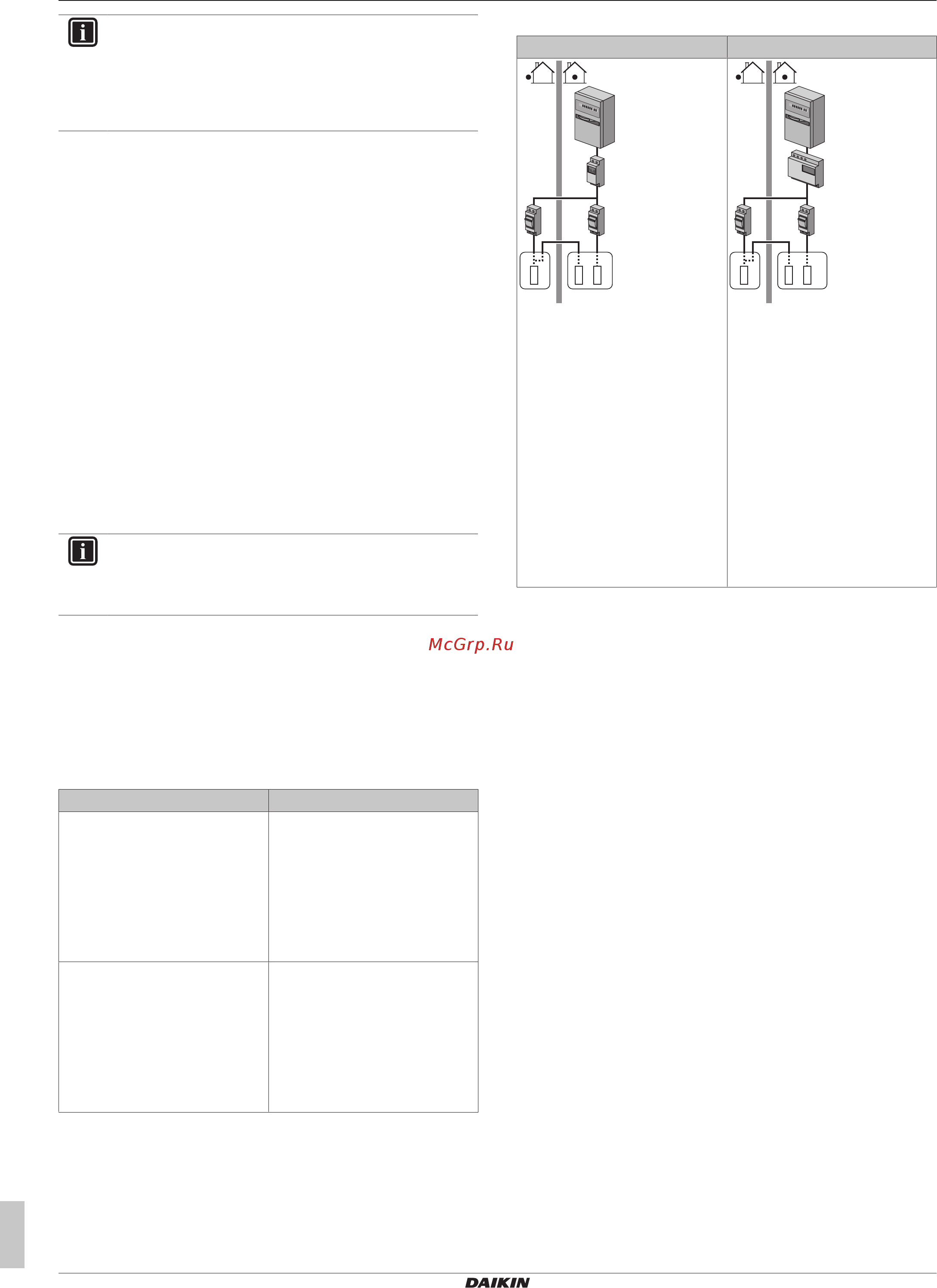

Пример
Однофазный счетчик Трехфазный счетчик
b
5
8
0
1
5
0
0
0
c c
fed
A B
a
A Наружный агрегат
B Внутренний агрегат
a Электрический шкаф (L
1
/N)
b Счетчик (L
1
/N)
c Предохранитель (L
1
/N)
d Наружный агрегат (L
1
/N)
e Внутренний агрегат (L
1
/N)
f Резервный нагреватель (L
1
/N)
b
5
8
0
1
5
0
0
0
gfe
A B
c d
a

A Наружный агрегат
B Внутренний агрегат
a Электрический шкаф (L
1
/L
2
/L
3
/
N)
b Счетчик (L
1
/L
2
/L
3
/N)
c Предохранитель (L
1
/L
2
/L
3
/N)
d Предохранитель (L
1
/N)
e Наружный агрегат (L
1
/L
2
/L
3
/N)
f Внутренний агрегат (L
1
/L
2
/L
3
/
N)
g Резервный нагреватель (L
1
/
L
2
/L
3
/N)
Исключения
▪ Второй счетчик используется в следующих случаях:
▪ Диапазон мощности одного счетчика недостаточен.
▪ Электрический счетчик невозможно легко установить в
электрическом шкафу.
▪ Трехфазные системы 230В и 400В комбинируются (крайне
редко) из-за технических ограничений счетчиков.
▪ Подключение и настройка:
▪ Подключите второй счетчик к X5M/3 и X5M/4.
▪ Данные энергопотребления обоих счетчиков добавляются в
программное обеспечение, поэтому НЕТ необходимости
устанавливать охват энергопотребления каждого счетчика.
нужно только установить число импульсов каждого
счетчика.
▪ Пример с двумя счетчиками приведен в разделе
«5.4.4 Источник электропитания по льготному тарифу» на
стр.16.
5.4.4 Источник электропитания по льготному
тарифу
Общие правила
▪ Счетчик1: измеряет наружный агрегат.
▪ Счетчик 2: измеряет остальное (т. е. внутренний агрегат и
резервный нагреватель).
Настройка
▪ Подключите счетчик1 к X5M/5 и X5M/6.
▪ Подключите счетчик2 к X5M/3 и X5M/4.
Типы счетчиков
▪ Счетчик 1: одно- или трехфазный счетчик в зависимости от
электропитания наружного агрегата.
