Daikin EHVZ08S23DA9W [10/56] Операция
![Daikin EHVZ08S18DJ9W [10/56] Операция](/views2/1748619/page10/bga.png)

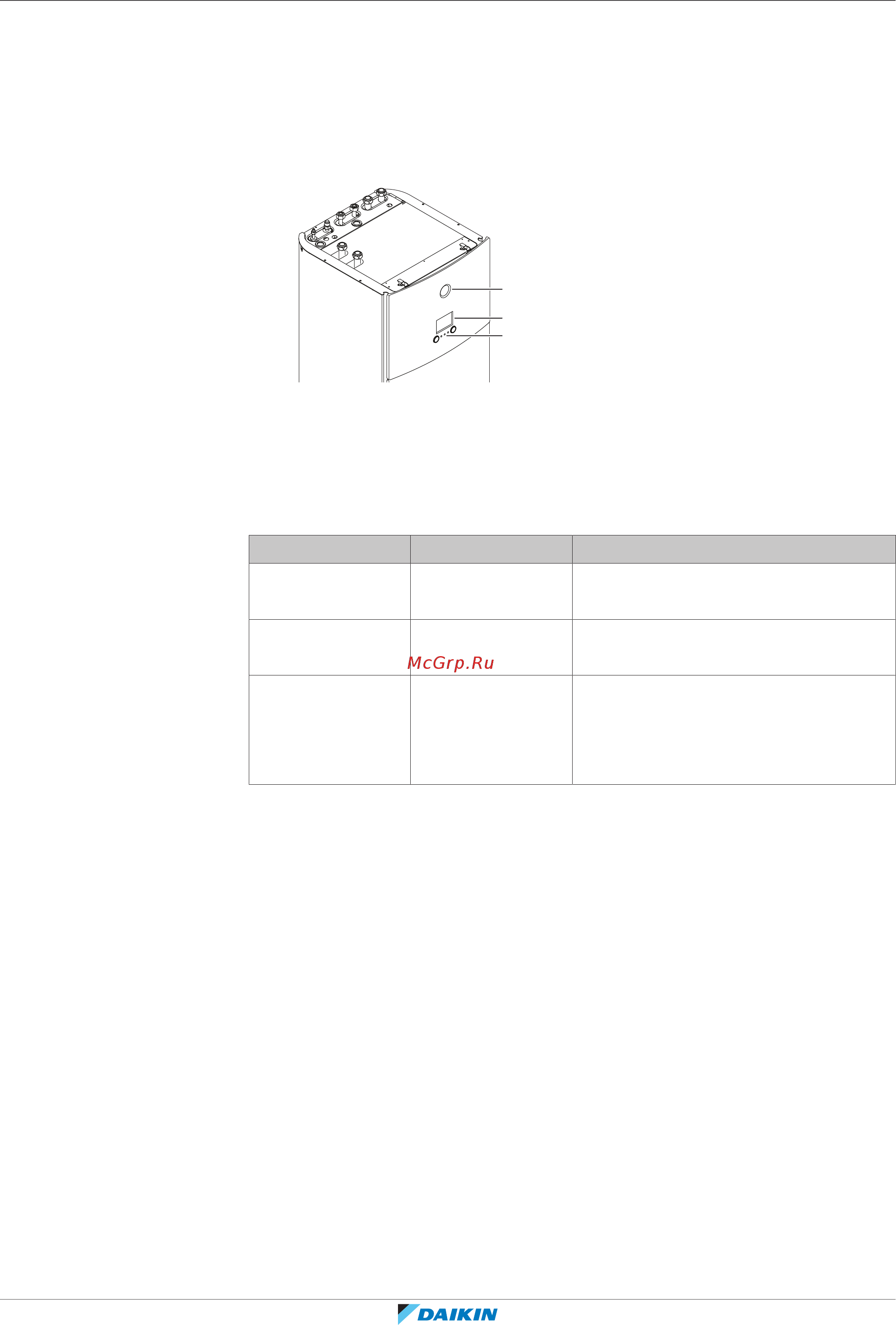

4 | Операция
Руководство по применению для пользователя
10
EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618960-1 – 2020.03
4 Операция
4.1 Интерфейс пользователя: Общий обзор
Интерфейс пользователя имеет следующие компоненты:
a
b
c
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
Индикатор состояния
Светодиоды индикатора состояния горят или мигают, показывая рабочий
режим агрегата.
Светодиод Режим Описание
Мигает синим
светом
Режим ожидания Агрегат не находится в работе.
Горит синим
светом
Эксплуатация Агрегат находится в работе.
Мигает красным
светом
Неисправность Возникла неисправность.
Подробнее см. раздел
«7.1Отображение текста справки в
случае неисправности» [449].
ЖК-экран
У ЖК-дисплея есть неактивный режим. По прошествии определенного
времени отсутствия взаимодействия с интерфейсом пользователя экран
темнеет. Нажатие какой-либо кнопки или поворот любого наборного диска
активирует дисплей. Время отсутствия взаимодействия отличается в
зависимости от уровня разрешений пользователя:
▪ Пользователь или Опытный пользователь: 15мин
▪ Установщик: 1ч
Наборные диски и кнопки
Вы используете наборные диски и кнопки:
▪ Для навигации по экранам, меню и настройкам ЖК-экрана
▪ Для задания значений
