A.P.S. 2650 “Инструкция по установке и эксплуатации” rev. A © Saturn Marketing Ltd.
33

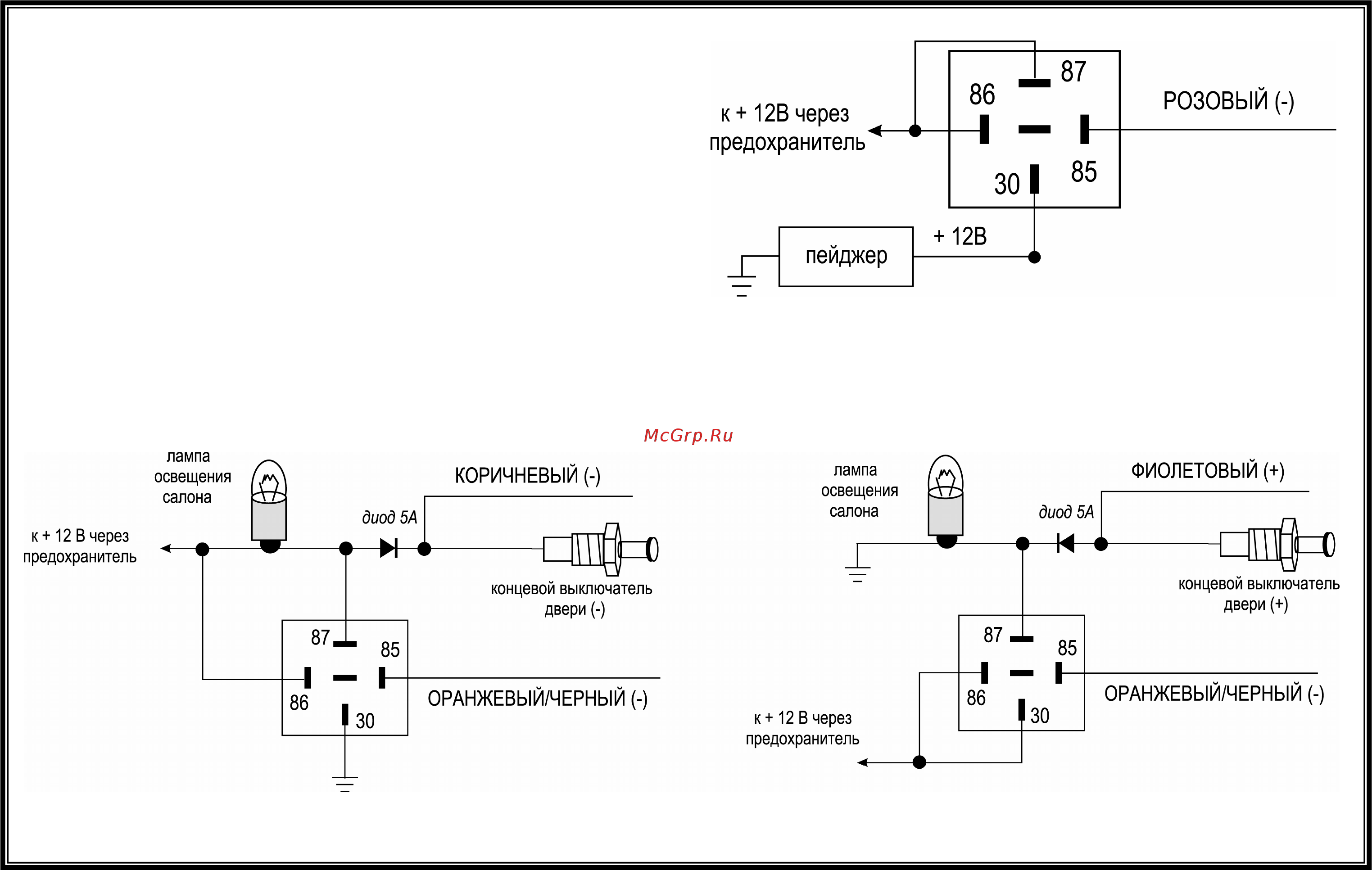

ПОДКЛЮЧЕНИЕ ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ ПЕЙДЖЕРОМ
Розовый провод автоматически замыкается на “массу” при срабатывании сис-
темы и может использоваться для управления дополнительным пейджером.
Подсоедините Розовый провод системы к проводу отрицательного триггера до-
полнительного пейджера. В том случае, если пейджер управляется положи-
тельным триггером, используйте дополнительное реле как показано на схеме.
ПОДКЛЮЧЕНИЕ ДЛЯ УПРАВЛЕНИЯ “ВЕЖЛИВОЙ ПОДСВЕТКОЙ”
Оранжевый/Черный провод может быть запрограммирован как “отрицательный выход для управления внутрисалонным освещением автомобиля” (про-
граммируемая функция # 19).
ПОДСОЕДИНЕНИЕ К ЦЕПИ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ (-) ПОДСОЕДИНЕНИЕ К ЦЕПИ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
(
+
)
Примечание: данные схемы могут также использоваться для подключения Синего провода системы, для этого Синий провод должен быть запрограммиро-
ван как “отрицательный выход для управления внутрисалонным освещением автомобиля” (программируемая функция # 17).
