A.P.S. 2700 “Инструкция по установке и эксплуатации” © Saturn Marketing Ltd.

ПОДКЛЮЧЕНИЕ ДЛЯ РЕАЛИЗАЦИИ ФУНКЦИИ ПОСТАНОВКИ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Вы можете использовать Синий провод системы для того, чтобы система подавала питание на замок зажигания в течение определенного времени. В этом

случае Вы сможете ставить систему в режим охраны с заведенным двигателем, не оставляя ключи в замке зажигания (если программируемая

функция

# 11 включена).

Для реализации данной функции:

a) Одна из цепей блокировки двигателя ДОЛЖНА использоваться для блокировки цепи зажигания.

b) Включите программируемую функцию # 11 (возможность постановки автомобиля на охрану с работающим двигателем).

c) Запрограммируйте выход 2-го канала системы (Синий провод, функция # 6) как “постоянный”;

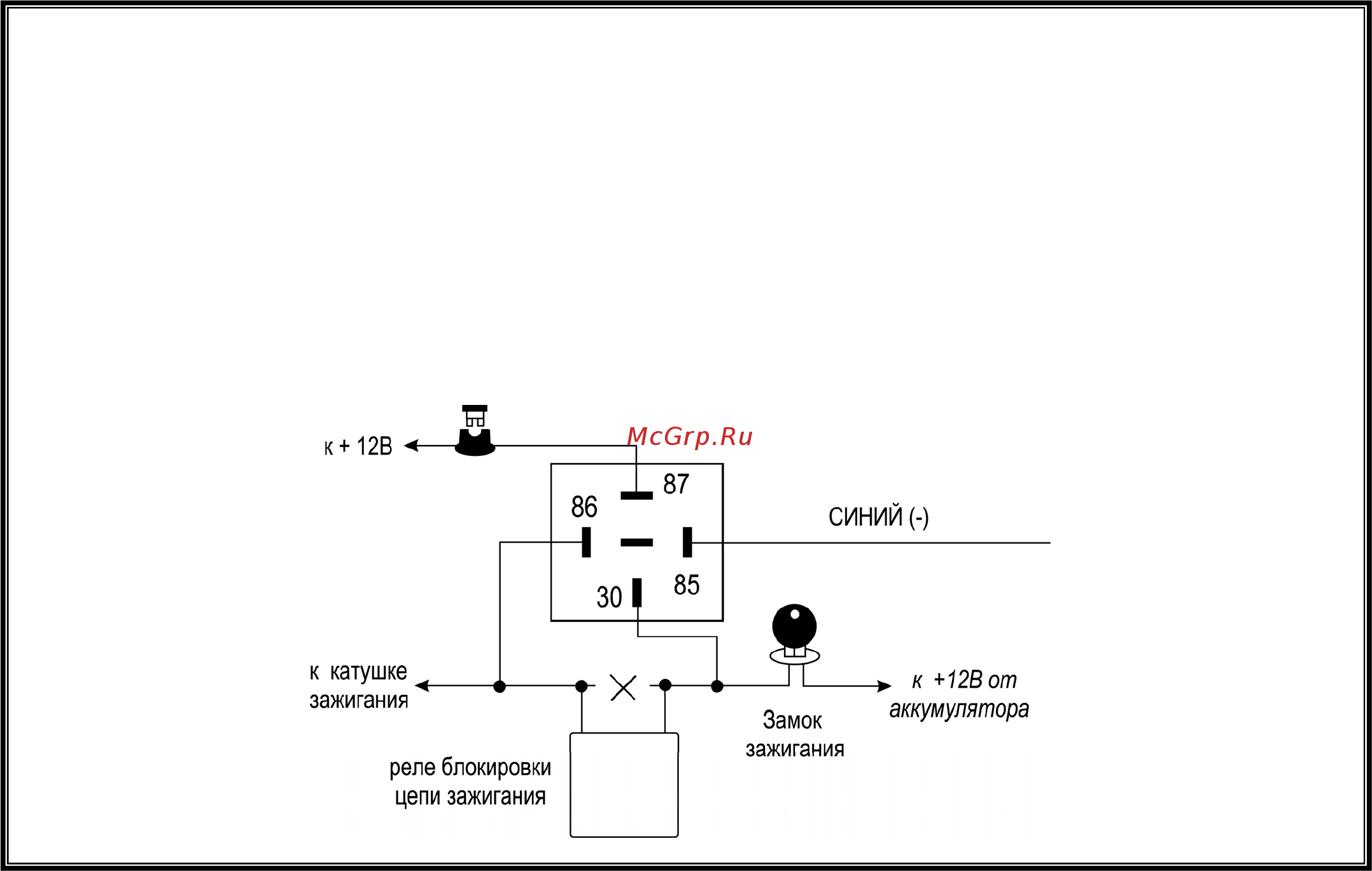

d) Подсоедините Синий провод системы к контакту # 85 дополнительного реле.

Подсоедините контакты # 86 и # 30 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в поло-

жениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт # 86 реле

должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи

зажигания. Подсоедините контакт # 87

реле к постоянному питанию +12В через предохранитель.
