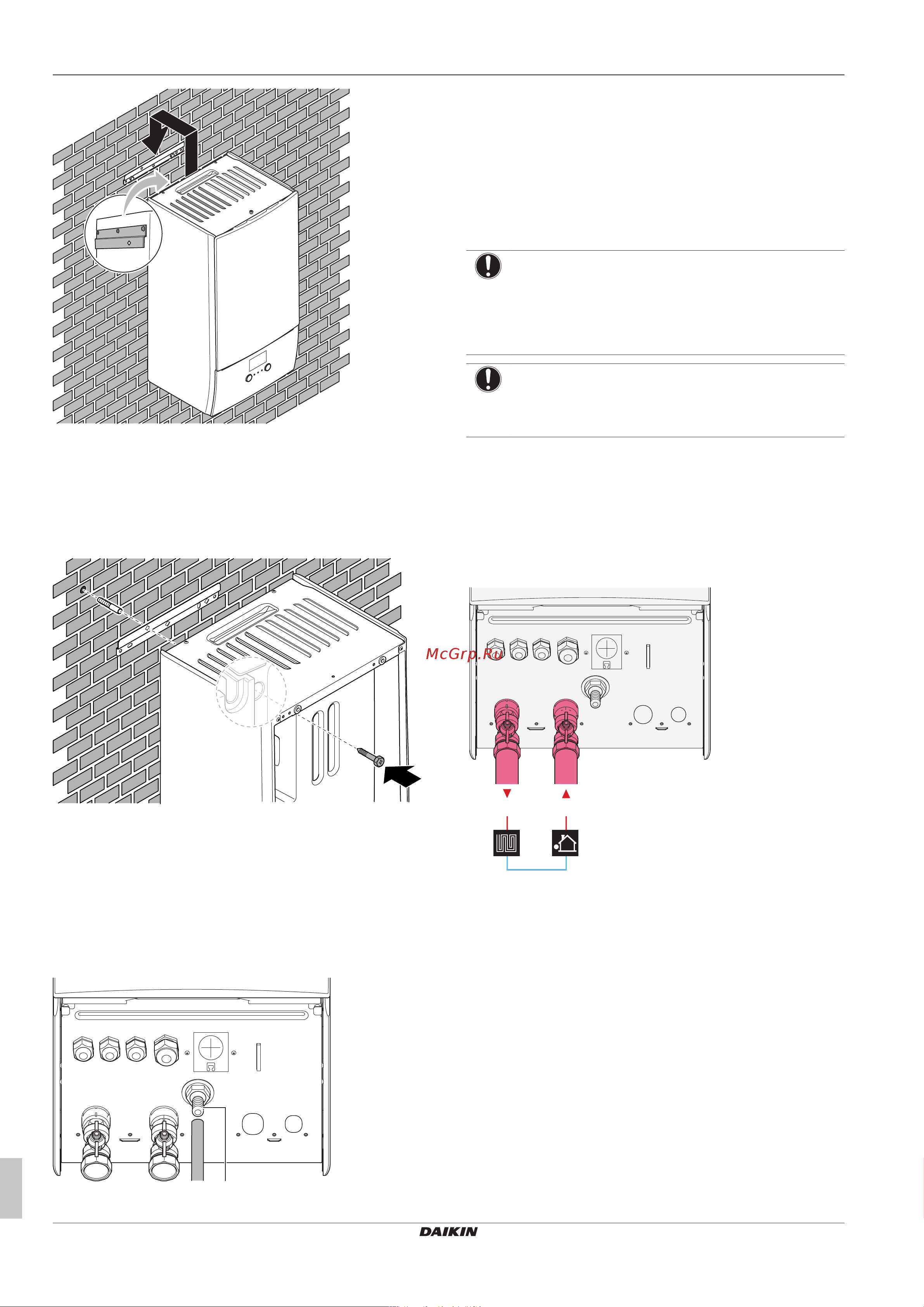

4 Монтаж
Руководство по монтажу
8
EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P644479-1 – 2020.12
4 Опция: Если вы хотите зафиксировать агрегат на стене с
внутренней стороны агрегата:
▪ Снимите верхнюю переднюю панель и откройте
распределительную коробку. См. раздел «Чтобы
открыть внутренний агрегат» [46].
▪ Закрепите агрегат на стене с помощью винта диаметром
8мм.
4.2.2 Подсоединение сливного шланга к
сливу
Вода, поступающая из предохранительного клапана, собирается
в дренажном поддоне. Следует подсоединить дренажный
поддон к соответствующему сливу в соответствии с
действующим законодательством.
1 Подсоедините сливной трубопровод (приобретается на
месте) к соединению сливного поддона, как описано ниже:
a
a Соединение сливного поддона
Для сбора воды рекомендуется использовать сливное
устройство.
4.3 Присоединение трубопроводов
воды
4.3.1 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При подключении установленных по месту
трубопроводов НЕ прикладывайте к ним чрезмерных
усилий и следите, чтобы у них не было перекосов.
Деформация труб может стать причиной неправильной
работы агрегата.
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата.
1 Установите кольцевые уплотнения и запорные клапаны на
соединениях воды внутреннего агрегата.
2 Подсоедините проложенный по месту трубопровод
наружного агрегата к ВХОДНОМУ патрубку воды (a)
внутреннего агрегата.
3 Подсоедините проложенный по месту трубопровод нагрева/
охлаждения помещения к ВЫХОДНОМУ патрубку воды (b)
внутреннего агрегата.
b a
a ВПУСК воды (резьбовое соединение, 1")
b ВЫХОДНОЙ патрубок воды для нагрева помещения
(резьбовое соединение, 1")
