A.P.S. 2800 “Инструкция по установке и эксплуатации © Saturn Marketing Ltd.
32
ПОДКЛЮЧЕНИЕ ДЛЯ РЕАЛИЗАЦИИ ФУНКЦИИ ПОСТАНОВКИ НА ОХРАНУ С ВКЛЮЧЕНИЕМ РЕЖИМА «ТУРБО»
Вы можете использовать Синий системы для включения режиматурбопри установке системы на автомобиль с двигателем, оснащенным турбонаддувом.
Для реализации данной функции:
a) Включите программируемую функцию # 11 (возможность постановки автомобиля на охрану с работающим двигателем).
b) Одна из цепей блокировки двигателя
ДОЛЖНА использоваться для блокировки цепи зажигания.
c) Запрограммируйте выход 2-го канала системы (Синий провод, функция # 6) кактаймерный 3- минутный”.
d) Подсоедините Синий/Желтый провод системы к «массе».
e) Подсоедините Синий провод системы к контакту # 85 дополнительного реле.
f) Подсоедините контакты # 86 и # 30 реле к проводу от замка зажигания, на который поступает напряжение +12В,
когда ключ зажигания находится в поло-
женияхВКЛ” (ON) иЗАПУСК” (CRANK) и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт # 86 реле
должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажигания. Подсоедините контакт # 87
реле к постоянному питанию +12В через предохранитель (как показано на схеме
выше).
ПОДКЛЮЧЕНИЕ ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ ПЕЙДЖЕРОМ
Вы можете использовать Чёрный/Белый провод системы как «отрицательный выход для управления дополнительным пейджером». Для этого запрограм-
мируйте соответствующим образом функцию # 15.

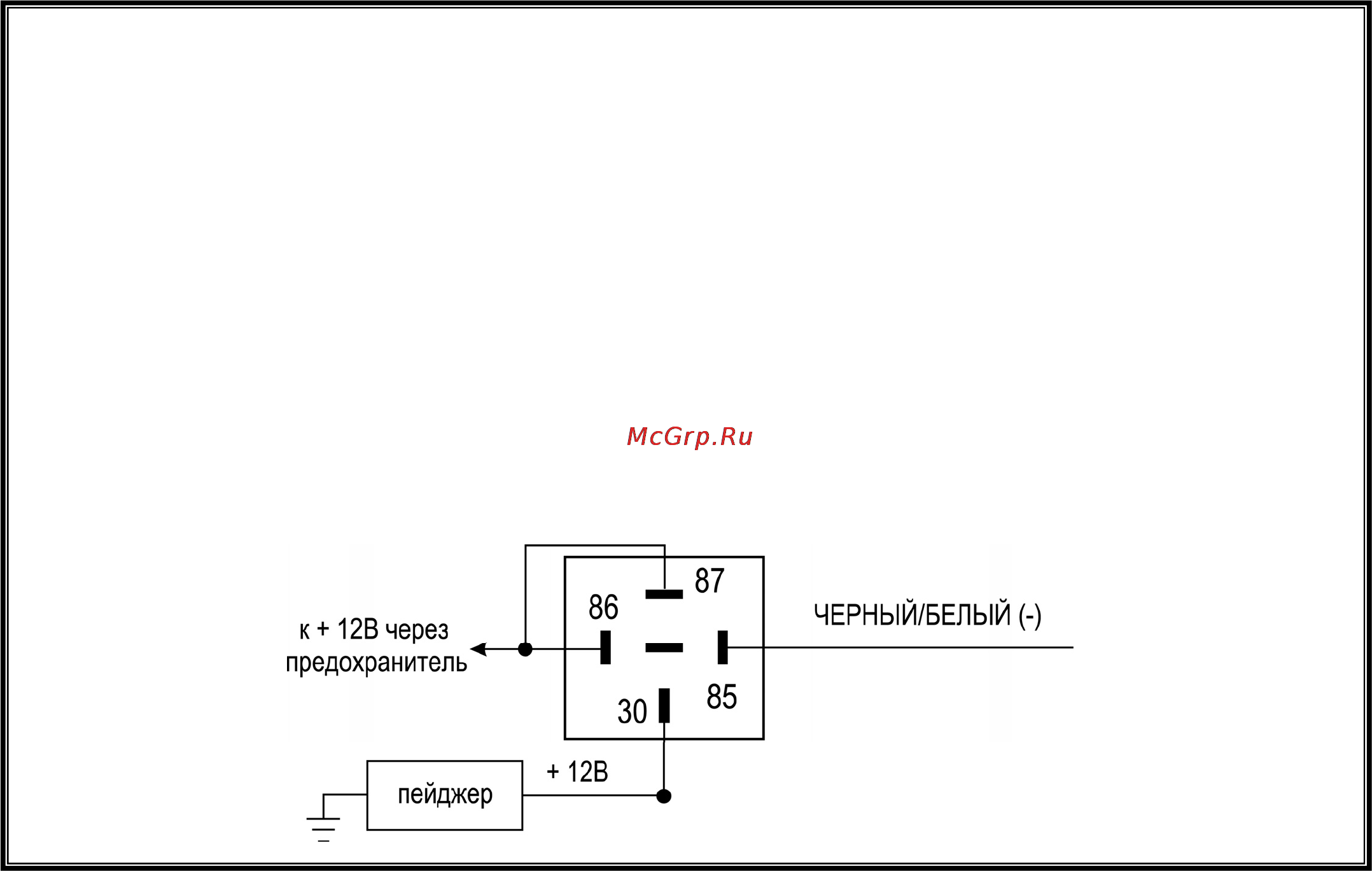

Подсоедините Чёрный/Белый провод системы к проводу отрицательного триггера дополнительного пейджера. В том случае, если пейджер управляется по-
ложительным триггером, используйте дополнительное реле
как показано на схеме.
