3 Информация о блоке
Руководство по применению для установщика
9
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02

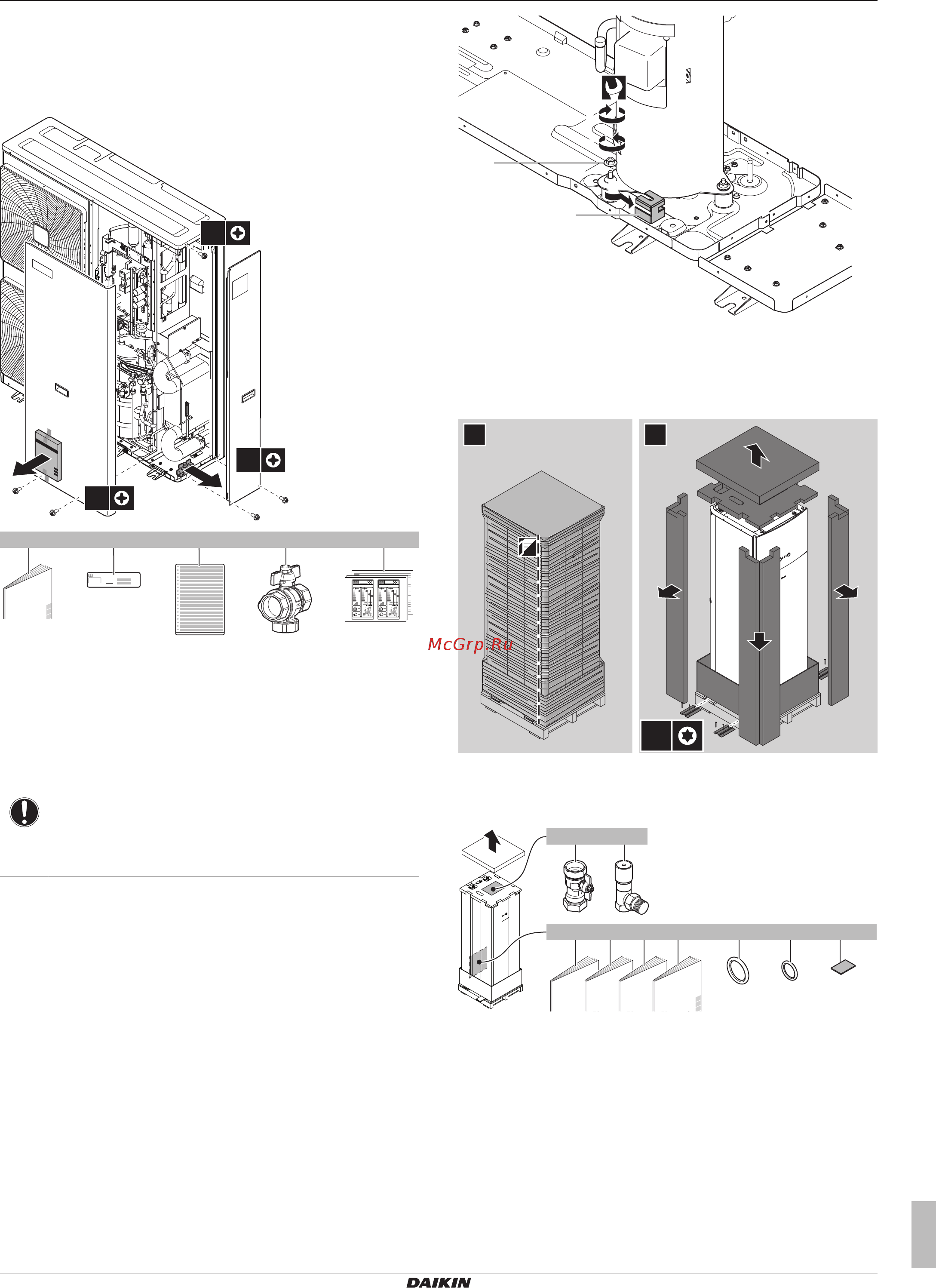

3.2.3 Для снятия аксессуаров с наружного
агрегата
1 Откройте наружный агрегат.
2 Снимите аксессуары.
1×
2×
2×
1× 1×
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×
RXXX
1× 1×
a d e
b c
a Руководство по монтажу наружного агрегата
b Ярлык о наличии фторсодержащих парниковых газов
c Этикетка о наличии фторсодержащих парниковых газов
на нескольких языках
d Запорный клапан (с встроенным фильтром)
e Маркировка класса энергоэффективности
3.2.4 Как снять транспортировочную
распорку
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной
распоркой блок может сильно вибрировать и издавать
неестественный шум.
С компрессора необходимо снять транспортировочную
распорку. Она установлена под опорами компрессора для
защиты блока при транспортировке. Ознакомьтесь с рисунком и
сделайте следующее.
1 Скрутите гайку (a) с крепежного болта компрессора.
2 Снимите и выбросьте транспортировочную распорку (b).
3 Наверните гайку (a) на крепежный болт компрессора и
затяните ее с моментом 10,1Н•м.
(10.1 N·m)
a
1
3
2
b
3.3 Внутренний блок
3.3.1 Чтобы распаковать внутренний агрегат
1 2
8×
3.3.2 Снятие аксессуаров с внутреннего
блока
4×
8×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
a Запорные клапаны для контура воды
b Перепускной клапан избыточного давления
c Общие правила техники безопасности
d Приложение для опционного оборудования
e Руководство по монтажу внутреннего агрегата
f Руководство поэксплуатации
g Уплотнительные кольца для запорных клапанов (контур
воды для нагрева помещения)
h Уплотнительные кольца для запорных клапанов,
приобретаемых на месте (контур горячей воды
бытового потребления)
i Уплотнительная лента для ввода проводки низкого
напряжения
