7 Монтаж
Руководство по применению для установщика
31
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
7 Монтаж
7.1 Обзор: монтаж
В этом разделе рассказывается о том, что нужно знать и
сделать при монтаже системы.
Типовая последовательность действий
Установка, как правило, подразделяется на следующие этапы:
1 Монтаж наружного агрегата.
2 Монтаж внутреннего агрегата.
3 Подсоединение трубопровода воды.
4 Подсоединение электропроводки.
5 Завершение наружного монтажа.
6 Завершение монтажа в помещении.
ИНФОРМАЦИЯ
Если пространство для монтажа ограничено, перед
установкой блока в окончательное положение
выполните следующее: «7.4.4 Подсоединение
сливного шланга к сливу» на стр. 35. Для этого
требуется снять одну или обе боковые панели.

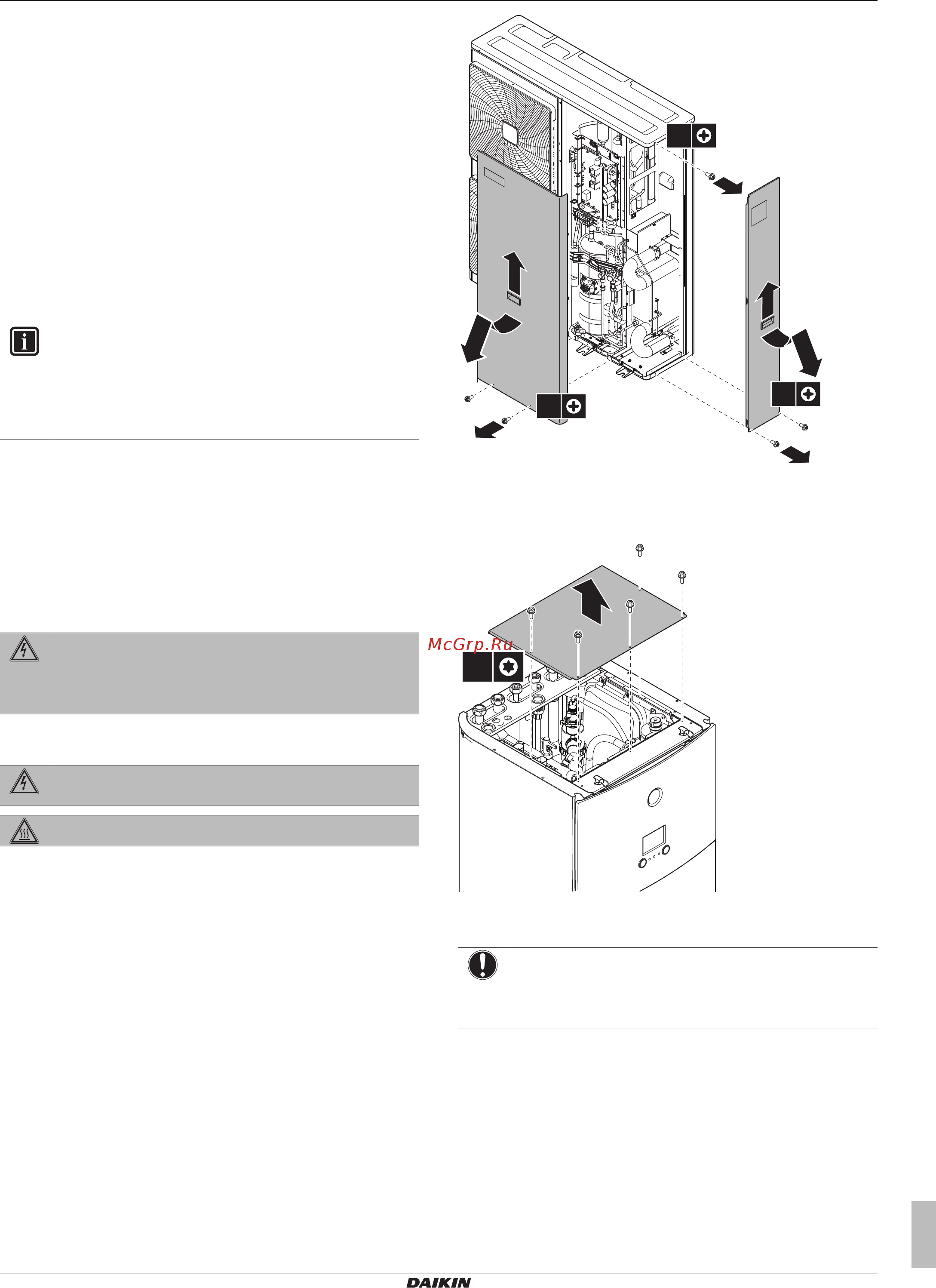

7.2 Открытие агрегата
7.2.1 Открытие блоков
В определенные моменты времени требуется открыть блок.
Пример:
▪ При подсоединении электропроводки
▪ При выполнении технического или иного обслуживания блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
НЕ оставляйте блок без присмотра со снятой
сервисной панелью.
7.2.2 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
1×
2×
2×
6
5
1
3
4
2
8
9
7
7.2.3 Чтобы открыть внутренний агрегат
1 Снимите верхнюю панель.
5×
T25
2 Снимите панель интерфейса пользователя. Откройте петли
вверху и сдвиньте верхнюю панель вверх.
ПРИМЕЧАНИЕ
При снятии панели интерфейса пользователя также
отсоедините кабели на задней стороне панели, чтобы
предотвратить повреждение.
