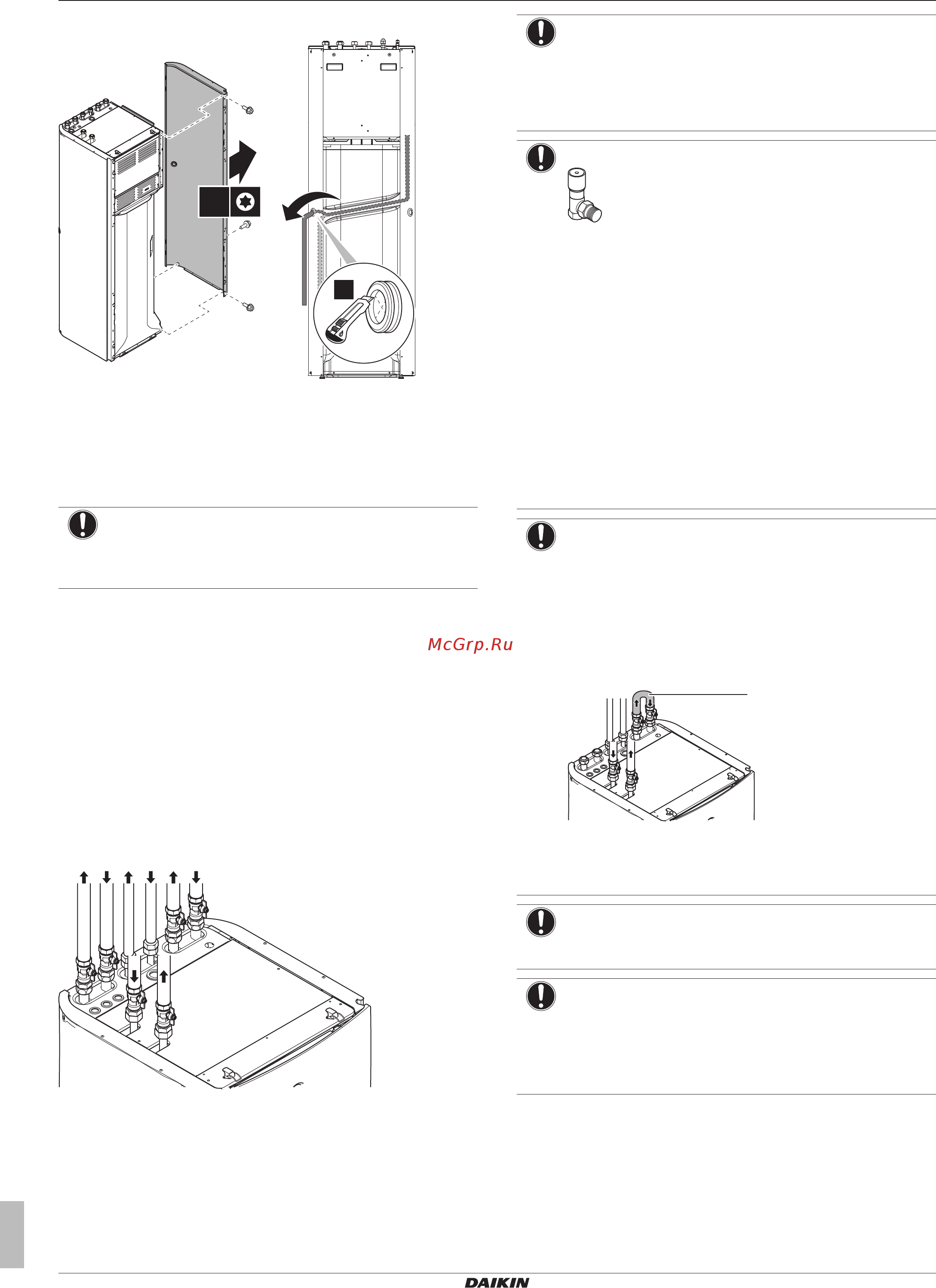

4 Монтаж
Руководство по монтажу
8
EAVZ16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556073-1 – 2018.10
Вариант 2: через правую боковую панель
1
3×
T25
3
2
4.3 Соединение трубопроводов
воды
4.3.1 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата.
1 Установите кольцевые уплотнения и запорные клапаны на
соединительных трубопроводах воды наружного агрегата
со стороны внутреннего агрегата.
2 Подсоедините проведенные на месте трубопроводы
наружного агрегата к запорным клапанам.
3 Установите кольцевые уплотнения и запорные клапаны на
трубопроводах воды обеих зон внутреннего агрегата для
нагрева/охлаждения помещения.
4 Подсоедините проведенные на месте трубопроводы
нагрева/охлаждения помещения обеих зон к запорным
клапанам.
5 Подсоедините трубопроводы входа и выхода горячей воды
бытового потребления к внутреннему агрегату.
e f
c d a b
h
g
a Выход воды дополнительной зоны для нагрева
помещения
b Вход воды дополнительной зоны для нагрева
помещения
c Выход горячей воды бытового потребления
d Вход холодной воды бытового потребления (подача
холодной воды)
e Выход воды наружного агрегата
f Вход воды наружного агрегата
g Выход воды основной зоны для нагрева помещения
h Вход воды основной зоны для нагрева помещения
ПРИМЕЧАНИЕ
Рекомендуется установить запорные клапаны на
соединения входа холодной воды бытового
потребления и выхода горячей воды бытового
потребления. Эти запорные клапаны приобретаются на
месте.
ПРИМЕЧАНИЕ
Перепускной клапан избыточного давления
(поставляется в качестве дополнительного
оборудования). Рекомендуется установить
перепускной клапан избыточного давления в контуре
воды для нагрева помещения.
▪ Помните о минимальном объеме воды при выборе
места установки перепускного клапана избыточного
давления (на внутреннем агрегате или на
коллекторе). См. раздел «3.2.1 Проверка объема и
расхода воды»на стр.5.
▪ Помните о минимальном расходе при регулировке
настройки перепускного клапана избыточного
давления. См. разделы «3.2.1 Проверка объема и
расхода воды» на стр. 5 и «6.2.1 Проверка
минимального расхода»на стр.24.
ПРИМЕЧАНИЕ
Если этот блок устанавливается в системе с одной
зоной, то:
Установка. Установите байпас между входом и
выходом воды для нагрева помещения в
дополнительной зоне (=прямая зона). НЕ прерывайте
поток воды путем закрытия запорных клапанов.
a
a Байпас
Конфигурирование. Задайте полевую настройку
[7-02]=0 (Количество зон = Одна зона).
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
ПРИМЕЧАНИЕ
Предохранительный клапан (приобретается на месте)
с давлением открытия не более 10 бар должен быть
установлен на входе холодной воды для бытового
потребления в соответствии с применимым
законодательством.
4.3.2 Подсоединение трубопроводов
рециркуляции
Предварительные условия: Требуется только в случае
применения рециркуляции в системе.
1 Снимите верхнюю панель с агрегата, см. «4.1.1 Чтобы
открыть внутренний агрегат»на стр.6.
