6 Подготовка
Руководство по применению для установщика
21
EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556075-1 – 2019.02
c
a
b
c
d
d

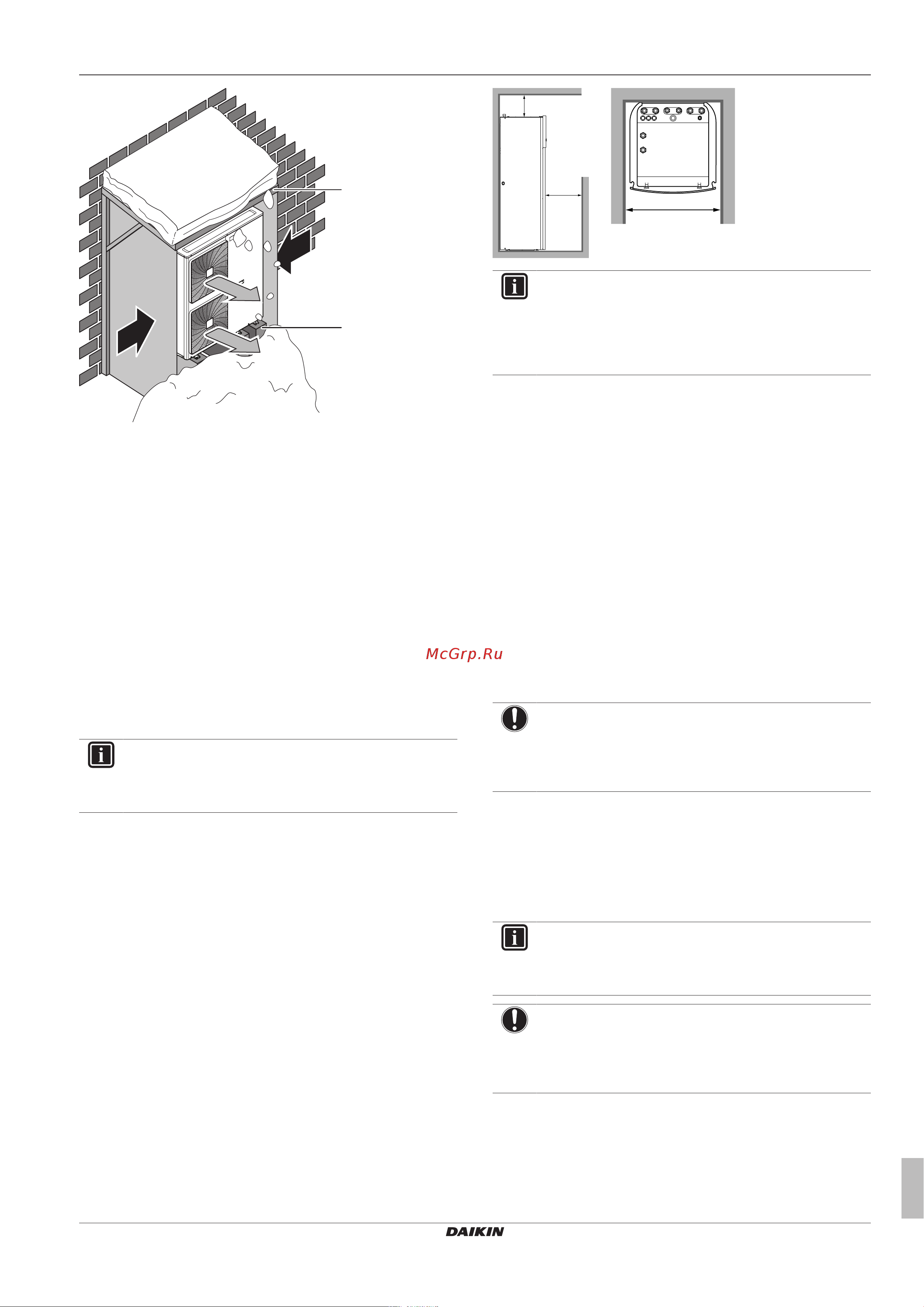

a Снегозащитное покрытие или навес
b Подставка
c Преобладающее направление ветра
d Воздуховыпускное отверстие
В любом случае предусмотрите под блоком не менее 150 мм
свободного пространства. Кроме того, убедитесь в том, что блок
расположен по крайней мере на 100мм выше предполагаемого
максимального уровня поверхности снежного покрова.
Дополнительные сведения приведены в разделе «7.3 Монтаж
наружного агрегата»на стр.29.
В регионах, где обычно выпадает много снега, очень важно
установить блок в таком месте, где снег не будет
воздействовать на блок. Если есть вероятность наметания
снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал
на змеевик теплообменника. При необходимости соорудите
навес от снега на опоре.
6.2.3 Требования к месту установки
внутреннего блока
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
▪ Внутренний агрегат предназначен только для монтажа в
помещении и рассчитан на следующий диапазон окружающей
температуры:
▪ Режим нагрева помещения: 5~30°C
▪ Охлаждение помещения: 5~35°C (только в сочетании с
комплектом EKHVCONV2)
▪ Производство горячей воды бытового потребления: 5~35°C
▪ Максимальная разница высот установки внутреннего агрегата
с резервуаром и наружного агрегата составляет 10м.
▪ Максимальная длина трубопроводов между внутренним и
наружным агрегатом составляет 50м.
▪ Помните следующие правила организации пространства при
установке:
≥300
≥600
≥
500
(mm)
ИНФОРМАЦИЯ
Если пространство для монтажа ограничено, перед
установкой блока в окончательное положение
выполните следующее: «7.4.4 Подсоединение
сливного шланга к сливу» на стр. 31. Для этого
требуется снять одну или обе боковые панели.
▪ Фундамент должен быть достаточно надежным, чтобы
выдержать вес блока. Необходимо учитывать вес агрегата
вместе с резервуаром горячей воды бытового потребления,
полностью наполненным водой.
Позаботьтесь о том, чтобы в случае утечки воды она не
причинила вреда месту установки и окружающему
пространству.
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ Избегайте мест, где в атмосфере могут присутствовать
мелкие частицы или пары минерального масла. Избегайте
мест, где могут разрушиться и отвалиться пластмассовые
детали, что может привести к протечкам воды.
▪ Акустически уязвимые зоны (например, рядом со спальней),
где может мешать шум при работе.
▪ В местах с высокой влажностью (макс. RH=85%), например, в
ванной.
▪ В местах, где возможно замерзание. Окружающая
температура внутреннего агрегата должна быть >5°C.
ПРИМЕЧАНИЕ
Когда температура в нескольких помещениях
регулируется посредством 1 термостата, НЕ
устанавливайте термостатический клапан на источнике
тепла в том помещении, где установлен термостат.
6.3 Подготовка трубопроводов
воды
6.3.1 Требования к контуру циркуляции
воды
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
ПРИМЕЧАНИЕ
В случае пластмассовых трубопроводов убедитесь в
том, что они не допускают диффузии кислорода
согласно стандарту DIN 4726. Диффузия кислорода в
трубы может привести к чрезмерной коррозии.
▪ Соединения трубопроводов: законодательство.
Выполняйте все соединения трубопроводов согласно
применимому законодательству и инструкциям,
содержащимся в главе “Установка”, с соблюдением
направления впуска и выпуска воды.
