2 Информация о системе
Руководство поэксплуатации
3
EAVZ16S18+23DA6V+9W
Daikin Altherma — низкотемпературный раздельный агрегат
4P556074-1 – 2018.10
4 Нажмите на левый наборный диск, чтобы войти в
подменю.
2 Информация о системе
В зависимости от схемы система обладает следующими
возможностями:
▪ Обогрев помещения
▪ Охлаждение помещения (только с установленным
EKHVCONV2)
▪ Производить горячую воду бытового потребления

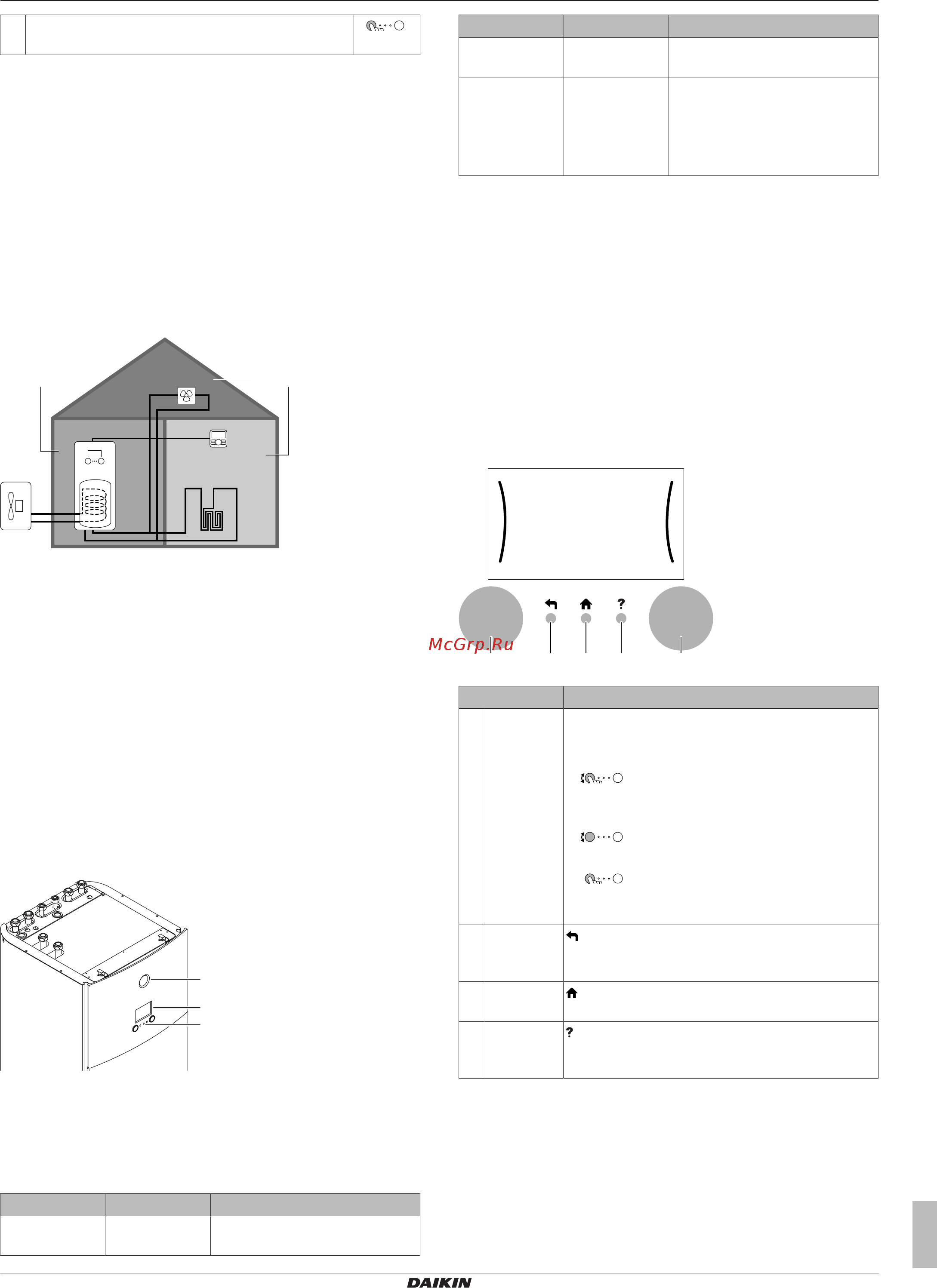

2.1 Компоненты в типичной схеме
системы
d
a b
c
e
f
g
BC
A
A Основная зона. Пример: Жилое помещение.
B Дополнительная зона. Пример: Спальня.
C Техническое помещение. Пример: Гараж.
a Тепловойнасос наружного агрегата
b Тепловойнасос внутреннего агрегата
c Резервуар горячей воды бытового потребления
d Интерфейс пользователя внутреннего агрегата
e Интерфейс пользователя, используемый в качестве комнатного
термостата
f Нагрев полов
g Радиаторы, конвекторы тепловогонасоса илифанкойлы
3 Операция
3.1 Интерфейс пользователя:
Общий обзор
Интерфейс пользователя имеет следующие компоненты:
a
b
c
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
Индикатор состояния
Светодиоды индикатора состояния горят или мигают, показывая
рабочий режим агрегата.
Светодиод Режим Описание
Мигает синим
светом
Режим
ожидания
Агрегат не находится в работе.
Светодиод Режим Описание
Горит синим
светом
Эксплуатация Агрегат находится в работе.
Мигает
красным
светом
Сбой Произошел сбой.
Дополнительные сведения см.
в разделе «6.1Отображение
текста справки в случае
неисправности»на стр.12.
ЖК-экран
У ЖК-дисплея есть неактивный режим. По прошествии
определенного времени отсутствия взаимодействия с
интерфейсом пользователя экран темнеет. Нажатие какой-либо
кнопки или поворот любого наборного диска активирует
дисплей. Время отсутствия взаимодействия отличается в
зависимости от уровня разрешений пользователя:
▪ Пользователь или Опытный пользователь: 15мин
▪ Установщик: 1ч
Наборные диски и кнопки
Вы используете наборные диски и кнопки:
▪ Для навигации по экранам, меню и настройкам ЖК-экрана
▪ Для задания значений
a b c d e
Позиция Описание
a Левый
наборный
диск
Когда вы можете использовать левый
наборный диск, на ЖК-дисплее в левой части
экрана отображается дуга.
▪
: Поверните, затем нажмите на левый
наборный диск. Навигация по структуре
меню.
▪
: Поверните левый наборный диск.
Выберите пункт меню.
▪
: Нажмите на левый наборный диск.
Подтвердите свой выбор или перейдите в
подменю.
b Кнопка
возврата
назад
: Нажмите, чтобы вернуться на 1 шаг в
структуре меню.
c Кнопка
«Домой»
: Нажмите, чтобы вернуться на главный
экран.
d Кнопка
справки
: Нажмите, чтобы отобразить текст справки,
относящийся к текущей странице (если
имеется).
