4 Операция
Руководство поэксплуатации
7
ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT F+W
4P586455-1C – 2020.10
ИНФОРМАЦИЯ
Режим охлаждения предусмотрен только в:
▪ Реверсивных моделях
▪ Моделях, предназначенных только для нагрева, c
установленным комплектом для переоборудования

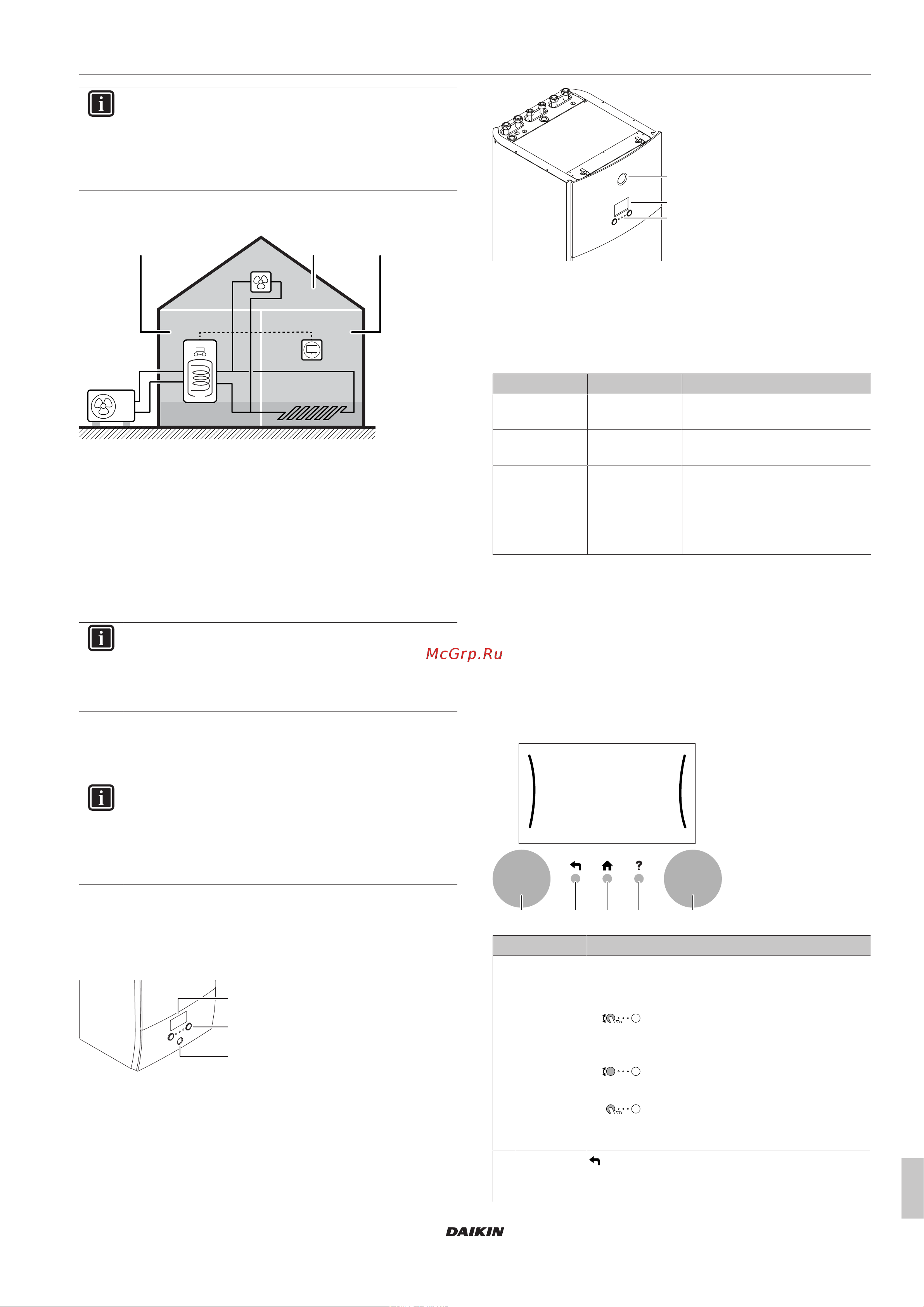

3.2.1 Компоненты в типичной схеме системы
g
A
db
a
f
e
c
BC
A Основная зона. Пример: Жилое помещение.
B Дополнительная зона. Пример: Спальня.
C Техническое помещение. Пример: Гараж.
a Тепловойнасос наружного агрегата
b Тепловойнасос внутреннего агрегата
c Резервуар горячей воды бытового потребления
d Интерфейс пользователя внутреннего агрегата
e Специальный интерфейс для выбора комфортных
условий (в качестве комнатного термостата используется
BRC1HHDA)
f Нагрев полов
g Радиаторы, конвекторы тепловогонасоса илифанкойлы
ИНФОРМАЦИЯ
В зависимости от типа внутреннего агрегата можно
использовать отдельный или встроенный во
внутренний агрегат резервуар для горячей воды
бытового потребления (если он установлен).
4 Операция
ИНФОРМАЦИЯ
Режим охлаждения предусмотрен только в:
▪ Реверсивных моделях
▪ Моделях, предназначенных только для нагрева, c
установленным комплектом для переоборудования
4.1 Интерфейс пользователя:
Общий обзор
Интерфейс пользователя имеет следующие компоненты:
b
c
a
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
a
b
c
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
Индикатор состояния
Светодиоды индикатора состояния горят или мигают, показывая
рабочий режим агрегата.
Светодиод Режим Описание
Мигает синим
светом
Режим
ожидания
Агрегат не находится в работе.
Горит синим
светом
Эксплуатация Агрегат находится в работе.
Мигает
красным
светом
Неисправность Возникла неисправность.
Подробнее см. раздел
«7.1Отображение текста
справки в случае
неисправности» [421].
ЖК-экран
У ЖК-дисплея есть неактивный режим. После 15-минутного
отсутствия взаимодействия синтерфейсом пользователя экран
темнеет. Нажатие какой-либо кнопки или поворот любого
наборного диска активирует дисплей.
Наборные диски и кнопки
Вы используете наборные диски и кнопки:
▪ Для навигации по экранам, меню и настройкам ЖК-экрана
▪ Для задания значений
a b c d e
Позиция Описание
a Левый
наборный
диск
Когда вы можете использовать левый
наборный диск, на ЖК-дисплее в левой части
экрана отображается дуга.
▪ : Поверните, затем нажмите на левый
наборный диск. Навигация по структуре
меню.
▪ : Поверните левый наборный диск.
Выберите пункт меню.
▪ : Нажмите на левый наборный диск.
Подтвердите свой выбор или перейдите в
подменю.
b Кнопка
возврата
назад
: Нажмите, чтобы вернуться на 1 шаг в
структуре меню.
