4 Операция
Руководство поэксплуатации
10
ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P586460-1B – 2020.01

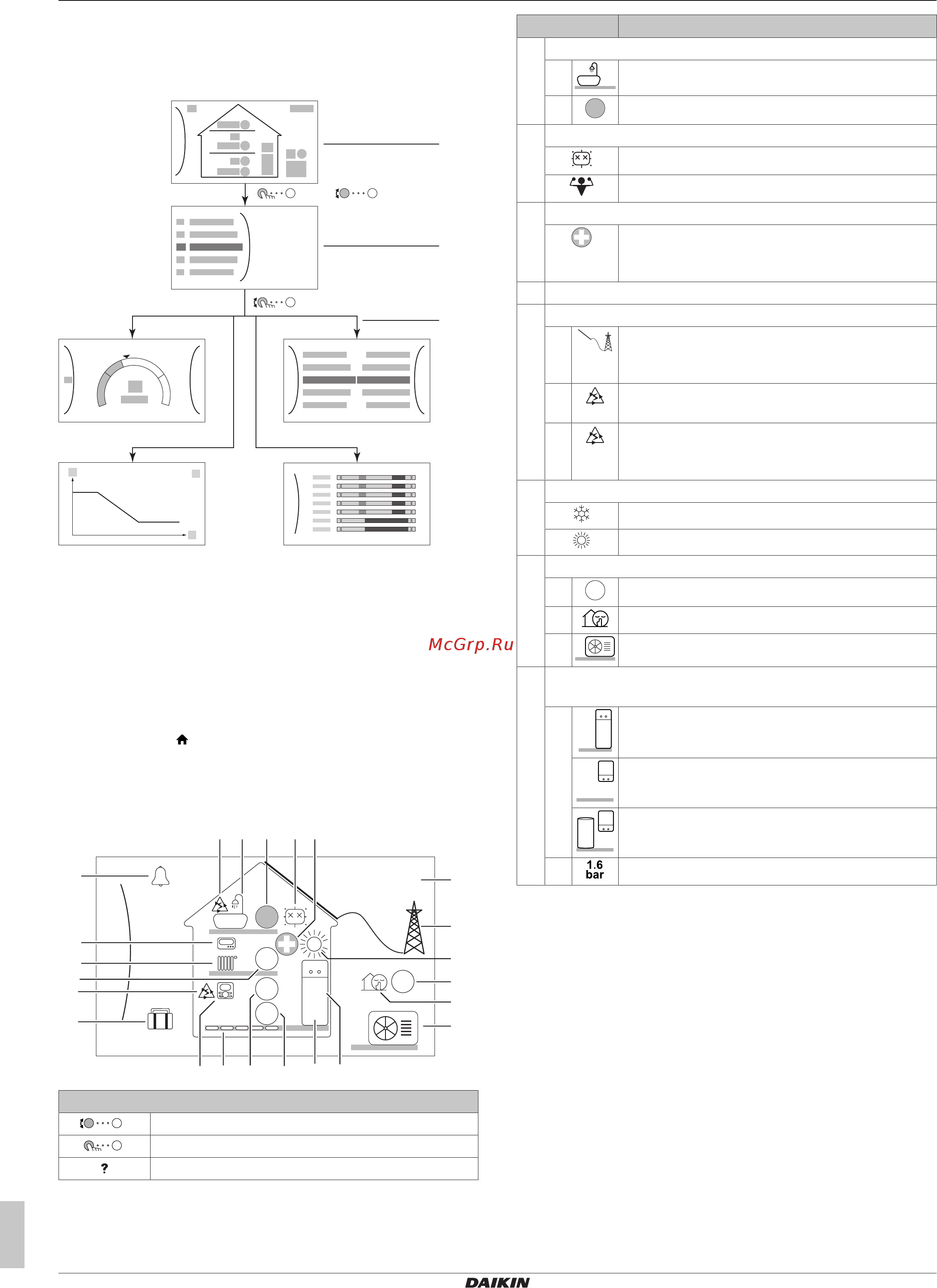

4.3 Возможные экраны: Краткий
обзор
Самые распространенные экраны:
+
–
a
OR
b
c
c2
c4
c1
c3
a Главный экран
b Экран главного меню
c Экраны нижнего уровня:
c1: Экран уставок
c2: Подробный экран со значениями
c3: Подробный экран с кривой зависимости от погоды
c4: Экран с расписанием
4.3.1 Главный экран
Нажмите кнопку , чтобы вернуться на главный экран. Вы
видите краткий обзор конфигурации агрегата, значения
температуры в помещении и уставки температуры. На главном
экране отображаются только символы, относящиеся к вашей
конфигурации.
6
1.6
bar
26 Feb 2019
22:19
55
21
45
j
e2
l
k1
k2
k3
18
d
e1
g3
g2
h1
g1
f
i2 i3 i4 h2i1
a2a1e3 b c
Возможные действия на этом экране
Переход по списку в главном меню.
Переход на экран главного меню.
Активация/отключение навигационной цепочки.
Позиция Описание
a Горячая вода бытового потребления
a1 Горячая вода бытового потребления
a2
55
Измеренная температура в резервуаре
(a)
b Дезинфекция/режим повышенной мощности
Включен режим дезинфекции
Включен режим повышенной мощности
c Аварийный режим
Тепловой насос вышел из строя, и система
работает в режиме Авар. ситуация, или
тепловой насос принудительно выключен.
d Текущие дата и время
e Интеллектуальное энергосбережение
e1 Возможно интеллектуальное энергосбережение
за счет использования солнечных батарей или
системы Smart Grid.
e2 Интеллектуальное энергосбережение сейчас
используется при нагреве помещения.
e3 Интеллектуальное энергосбережение сейчас
используется при подготовке горячей воды
бытового потребления.
f Режим нагрева/охлаждения помещения
Охлаждение
Нагрев
g Наружный агрегат/тихий режим
g1
6
Измеренная температура снаружи
(a)
g2 Включен тихий режим
g3 Наружный агрегат
h Внутренний агрегат/резервуар горячей воды бытового
потребления
h1 Напольный внутренний агрегат со встроенным
резервуаром
Настенный внутренний агрегат
Настенный внутренний агрегат с отдельным
резервуаром
h2 Давление воды
Содержание
- Daikin altherma 3 h ht f 1
- Руководство по эксплуатации 1
- Авар ситуация 9 2
- Бак гвс 2
- Возможные неисправности и способы их устранения 20 2
- Главная зона 2
- Глоссарий 22 2
- Гор вода быт потр 9 2
- Дополнительная зона если применимо 2
- Дополнительная зона только если 4 1 две зоны 2
- Дополнительная ступень производительности 2 9 при ее наличии 2
- Заполненная гликолем система обзор местной настройки e 0d 2
- Количество зон 4 2
- Комфортная уставка 5 2
- Конфигурирование 9 2
- Краткое руководство 3 2
- Мастер конфигурации 2
- Меню настроек 2
- Напряжение 9 2
- Настройка заполните 2
- Настройки установщика таблицы заполняемые установщиком 2
- Настройки установщика таблицы заполняемые установщиком 2 2
- Общая информация 6 2
- Операция 7 2
- Расписание 2 2
- Расписание 3 2
- Режим нагрева 5 2
- Режим уставки 2 2
- Режим уставки 3 2
- Режим уставки 5 b 2
- Резервный нагреватель 2
- Руководство по эксплуатации 2
- Система 2
- Советы по энергосбережению 20 2
- Содержание 2
- Ступень производительности 1 9 2
- Техническое и иное обслуживание 20 2
- Тип внутреннего агрегата только для чтения 2
- Тип кривой мз 2 e 2
- Тип кривой мз 3 c только для чтения 2
- Тип кривой мз 5 e только для чтения 2
- Тип отопительного прибора 2 2
- Тип отопительного прибора 3 2
- Тип резервного нагревателя 9 только для чтения 2
- Тип термостата 2 a 2
- Управление 2 2
- Управление только для чтения 3 2
- Уставка повторного нагрева 5 2
- Утилизация 22 2
- Экономная уставка 5 2
- Краткое руководство 3
- Нагрев охлаждение помещения 3
- Пин код опытного пользователя 3
- Пин код пользователя 3
- Уровень доступа пользователя 3
- Краткое руководство 4
- Горячая вода бытового потребления 5
- Краткое руководство 5
- Информация о настоящем документе 6
- Информация о системе 6
- Общая информация 6
- Интерфейс пользователя общий обзор 7
- Компоненты в типичной схеме системы 7
- Операция 7
- Операция 8
- Etvz16s18 23da6v 9w daikin altherma 3 h ht f 4p586460 1b 2020 1 9
- В зависимости от выбранных настроек установщика и типа агрегата настройки отображаются не 9
- Доступ только у установщика 9
- Информация 9
- Операция 9
- Отображаются 9
- Руководство по эксплуатации 9
- Структура меню обзор пользовательских настроек 9
- Только для тех случаев когда установлен ekhvconv2 9
- Только при наличии установленного адаптера беспроводной сети 9
- Экран уставок 9
- Возможные экраны краткий обзор 10
- Главный экран 10
- Операция 10
- Операция 11
- Экран главного меню 11
- Визуальная индикация 12
- Включение или выключение отдельных функций 12
- Операция 12
- Подробный экран со значениями 12
- Экран уставок 12
- Включение и выключение 13
- Возможная считываемая информация 13
- Для считывания информации 13
- Операция 13
- Считывание информации 13
- Управление нагревом и охлаждением помещений 13
- Установка режима работы в помещении 13
- Изменение требуемой температуры в помещении 14
- Изменение требуемой температуры воды на выходе 14
- Операция 14
- Режим повторного нагрева 14
- Управление горячей водой бытового потребления 14
- Запланированный режим 15
- Запланированный режим режим повторного нагрева 15
- Использование режима быстрого нагрева для горячей воды бытового потребления 15
- Операция 15
- Экран расписания пример 15
- Операция 16
- Кривая зависимости от погоды 17
- Операция 17
- Что такое кривая зависимости от погоды 17
- Кривая по 2 точкам 18
- Кривая с наклоном и смещением 18
- Операция 18
- Использование кривых зависимости от погоды 19
- Операция 19
- Возможные неисправности и способы их устранения 20
- Обзор техническое и иное обслуживание 20
- Советы по энергосбережению 20
- Техническое и иное обслуживание 20
- Возможные неисправности и способы их устранения 21
- Отображение текста справки в случае неисправности 21
- Признак в жилом помещении слишком холодно или слишком жарко 21
- Признак вода в кране слишком холодная 21
- Признак отказ теплового насоса 21
- Проверка журнала сбоев 21
- Глоссарий 22
- Признак система издает булькающий шум после пусконаладки 22
- Утилизация 22
