4 | Операция
Справочное руководство пользователя
20
ETVZ16S18+23DA6V+9W
Daikin Altherma 3 H HT F
4P586461-1A – 2020.01
4 Операция
ИНФОРМАЦИЯ
Режим охлаждения возможен только в том случае, если установлен комплект
для переоборудования (EKHVCONV2).

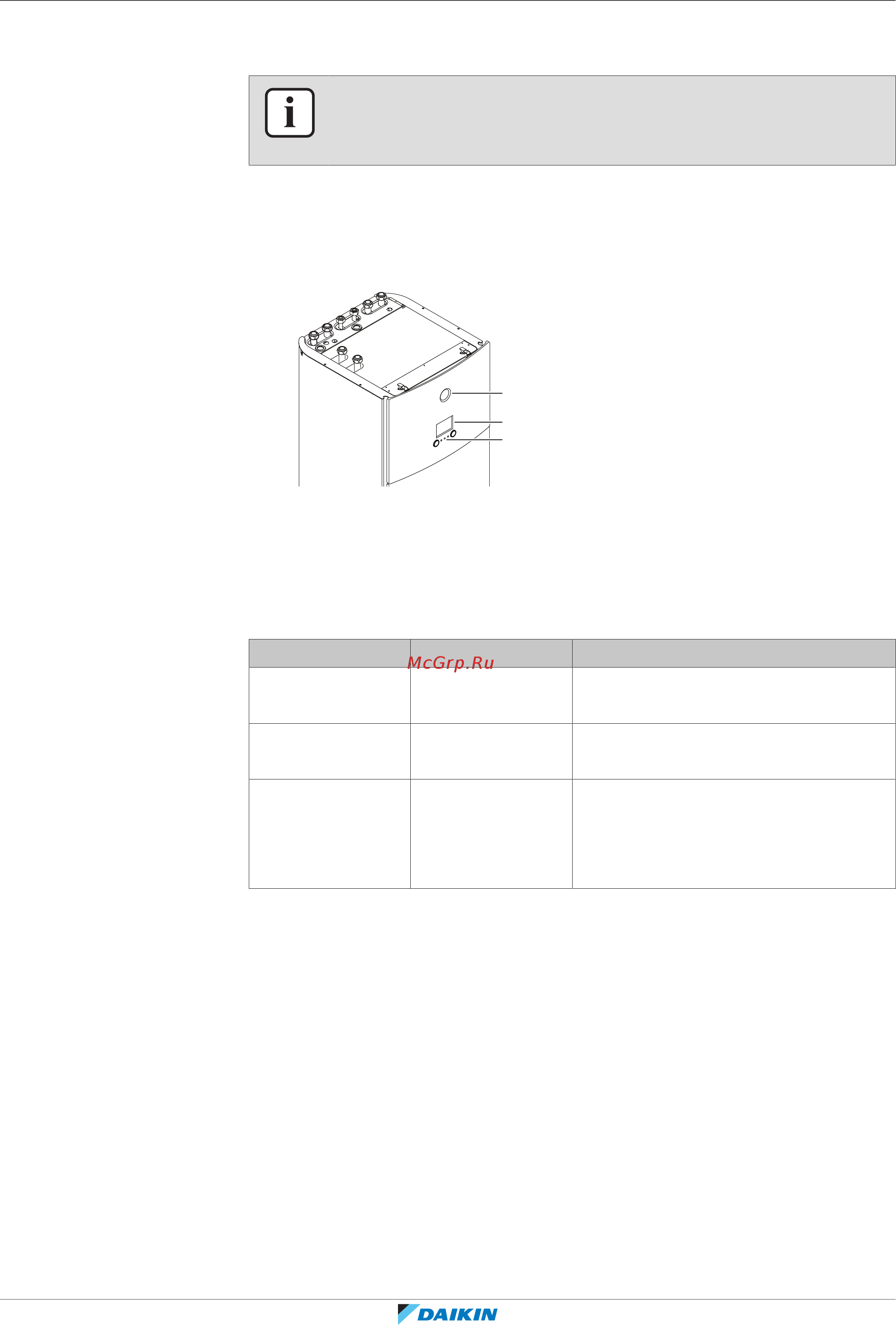

4.1 Интерфейс пользователя: Общий обзор
Интерфейс пользователя имеет следующие компоненты:
a
b
c
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
Индикатор состояния
Светодиоды индикатора состояния горят или мигают, показывая рабочий
режим агрегата.
Светодиод Режим Описание
Мигает синим
светом
Режим ожидания Агрегат не находится в работе.
Горит синим
светом
Эксплуатация Агрегат находится в работе.
Мигает красным
светом
Неисправность Возникла неисправность.
Подробнее см. раздел
«7.1Отображение текста справки в
случае неисправности» [464].
ЖК-экран
У ЖК-дисплея есть неактивный режим. По прошествии определенного
времени отсутствия взаимодействия с интерфейсом пользователя экран
темнеет. Нажатие какой-либо кнопки или поворот любого наборного диска
активирует дисплей. Время отсутствия взаимодействия отличается в
зависимости от уровня разрешений пользователя:
▪ Пользователь или Опытный пользователь: 15мин
▪ Установщик: 1ч
Наборные диски и кнопки
Вы используете наборные диски и кнопки:
▪ Для навигации по экранам, меню и настройкам ЖК-экрана
▪ Для задания значений
