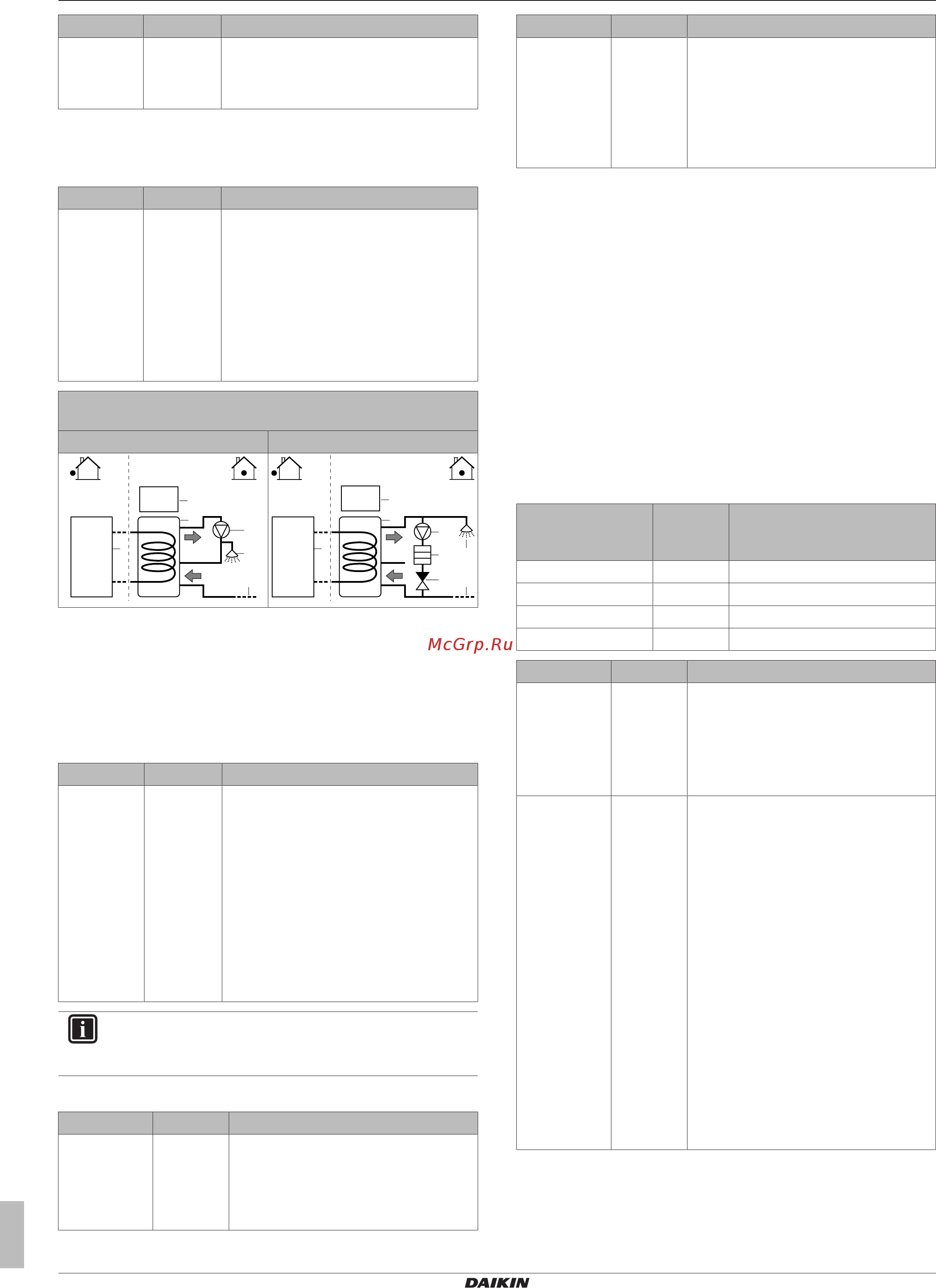

5 Конфигурирование
Руководство по монтажу
14
EBLQ+EDLQ05+07CAV3
Низкотемпературный моноблок Daikin Altherma
4P403578-1F – 2018.06
# Код Описание
[A.2.1.C] [E-0D] Гликоль присутствует:
▪ 0 (Нет) (по умолчанию)
▪ 1 (Да)
5.2.3 Быстрый мастер: опции
Внешний насос горячей воды бытового потребления
# Код Описание
[A.2.2.A] [D-02] Насос горячей воды бытового
потребления:
▪ 0 (Нет): НЕ установлен
▪ 1 (Вторичн.возврат): установлен для
быстрого нагрева воды
▪ 2 (Дезинф.паралл.): установлен для
дезинфекции
См. также рисунки ниже.
Насос горячей воды бытового потребления установлен
для следующих целей…
Быстрый нагрев воды Дезинфекция
c
f
a
g
h
b
c
h
b
a
d f
e g
a Наружный агрегат
b Резервуар
c Насос горячей воды бытового потребления
d Нагревательный элемент
e Обратный клапан
f Душ
g Холодная вода
h Распределительная коробка
Дистанционный наружный датчик
# Код Описание
[A.2.2.B] [C-08] Внешний датчик (наружный):
▪ 0 (Нет): НЕ установлен.
▪ 1 (Наружный датчик):
Дистанционный наружный датчик,
подсоединенный к наружному
агрегату.
▪ 2 (Комнатн.датчик): Дистанционный
внутренний датчик,
подсоединенный к
дополнительному блоку
EK2CB07CAV3.
ИНФОРМАЦИЯ
Можно подсоединить либо дистанционный внутренний
датчик, либо дистанционный наружный датчик.
Блок управления EKCB07CAV3
# Код Описание
[A.2.2.E.1] [E‑03] Шаги резервн.нагревателя:
▪ 0 (по умолчанию)
▪ 1
▪ 2
# Код Описание
[A.2.2.E.2] [5-0D] Тип BUH:
▪ 1 (1P,(1/1+2)): 6 кВт, 1~,230 В (по
умолчанию)
▪ 4 (3PN,(1/2)): 6кВт 3N~400В (*9W)
▪ 5 (3PN,(1/1+2)): 9 кВт 3N~ 400 В
(*9W)
К системе можно подключать комплекты резервного
нагревателя 2 типов:
▪ EKMBUHCA3V3: резервный нагреватель 1~, 230В, 3кВт
▪ EKMBUHCA9W1: унифицированный резервный нагреватель
Резервный нагреватель EKMBUHCA3V3 может
конфигурироваться только в качестве резервного нагревателя
3V3. Для унифицированного резервного нагревателя
EKMBUHCA9W1 доступны 4 варианта конфигурирования:
▪ 3V3: 1~, 230В, 1-я ступень мощностью 3кВт
▪ 6V3: 1~, 230В, 1-я ступень = 3кВт, 2-я
ступень = 3+3кВт
▪ 6W1: 3N~,400В, 1-я
ступень = 3кВт, 2-я
ступень = 3+3кВт
▪ 9W1: 3N~,400В, 1-я
ступень = 3кВт, 2-я
ступень = 3+6кВт
Для конфигурирования резервного нагревателя (как
EKMBUHCA3V3, так и EKMBUHCA9W1) объедините настройки
[E‑03] и [5‑0D]:
Конфигурация
резервного
нагревателя
[E-03] [5-0D]
3V3 1 1 (1P,(1/1+2))
6V3 2 1 (1P,(1/1+2))
6W1 2 4 (3PN,(1/2))
9W1 2 5 (3PN,(1/1+2))
# Код Описание
[A.2.2.E.4] [E-05] Работа DHW:
Можно ли использовать систему для
горячего водоснабжения?
▪ 0 (Нет): НЕ установлен
▪ 1 (Да): установлен
[A.2.2.E.5] [C-05] Внешний комнатный термостат для
основной зоны:
▪ 1 (Термост.ВКЛ/ВЫК): если
используемый комнатный
термостат помещения или
конвектор теплового насоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения
между запросом на нагрев или
охлаждение.
▪ 2 (Запрос C/H): если используемый
внешний комнатный термостат
отправляет отдельное условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата на нагрев/охлаждение.
Если предусмотрены две зоны
(основная и дополнительная), то
возможно только Термост.ВКЛ/ВЫК.
