2 Информация о системе
Инструкция по эксплуатации
3
EBLQ+EDLQ05+07CAV3
Низкотемпературный моноблок Daikin Altherma
4P403987-1B – 2017.04
2 Информация о системе
В зависимости от схемы система обладает следующими
возможностями:
▪ Обогрев помещения
▪ Охлаждение помещения (при установке модели теплового
насоса снагревом и охлаждением)
▪ Производство горячей воды бытового потребления (при
установке бакаDHW)

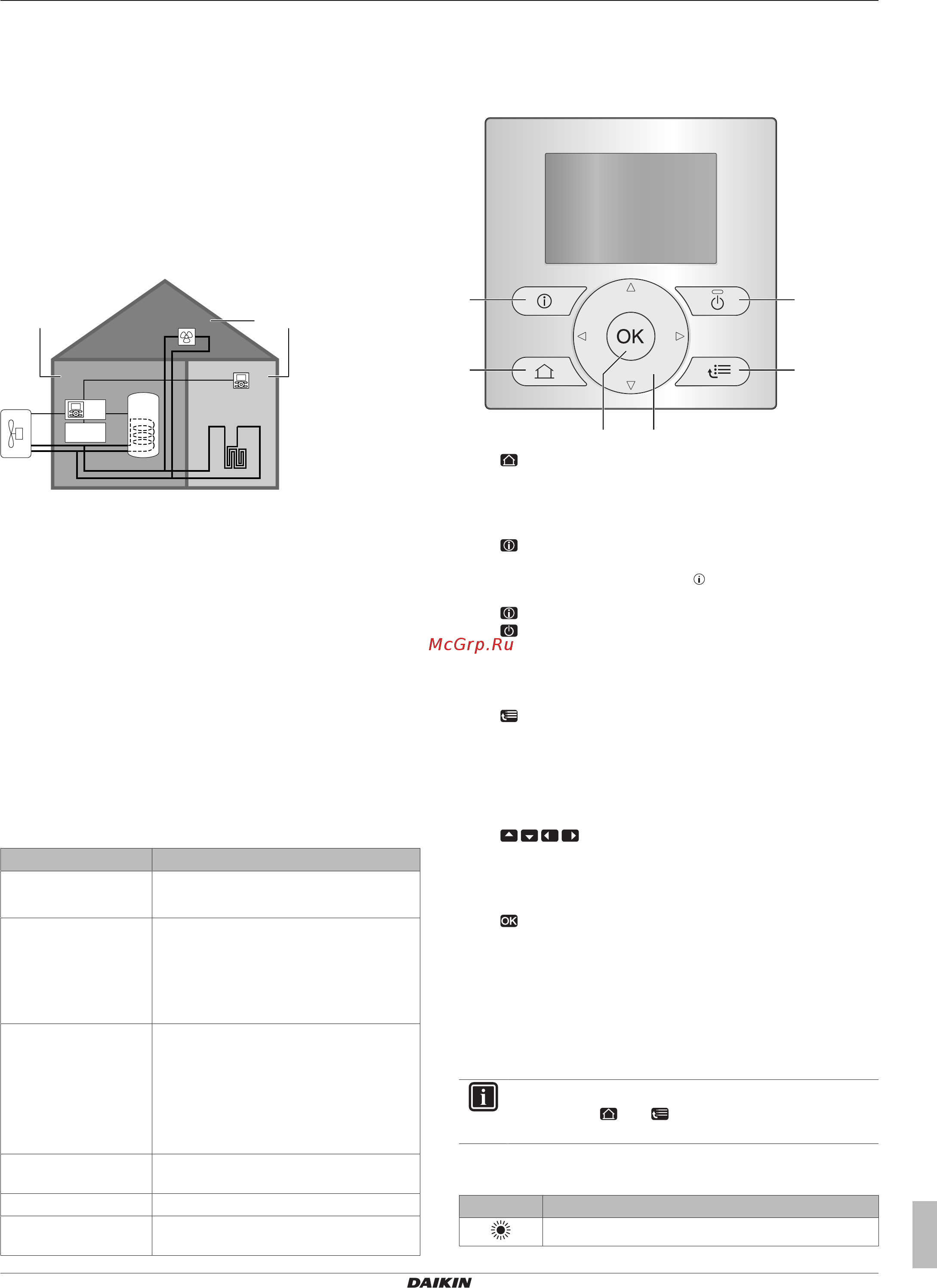

2.1 Компоненты в типичной схеме
системы
h
a
d
b
c
e
f
g
BC
A
A Основная зона. Пример: Жилое помещение.
B Дополнительная зона. Пример: Спальня.
C Техническое помещение. Пример: Гараж.
a Тепловойнасос наружного агрегата
b Блок управления EKCB07CAV3
c Резервуар горячей воды бытового потребления
d Интерфейс пользователя, подсоединенный к блоку управления
e Интерфейс пользователя в жилом помещении, используемый как
комнатный термостат
f Нагрев полов
g Конвекторы тепловогонасоса или фанкойлы
h Дополнительный блок EK2CB07CAV3
3 Операция
3.1 Обзор: Эксплуатация
Эксплуатация системы производится через интерфейс
пользователя. В данном разделе описывается работа через
интерфейс пользователя:
Деталь Описание
Общий обзор ▪ Кнопки
▪ Знаки состояния
Контроль обогрева и
охлаждения
помещений
Способы контроля обогрева и
охлаждения помещений
▪ Установка режима работы в
помещении
▪ Регулировка температуры
Контроль горячей
воды бытового
потребления
Способы контроля горячей воды
бытового потребления:
▪ Режим повторного нагрева
▪ Режим работы по расписанию
▪ По расписанию + режим повторного
нагрева
Расписания Как выбрать и запрограммировать
расписание
Структура меню Обзор структуры меню
Таблица настроек
установщика
Обзор настроек установщика
3.2 Общий обзор интерфейса
пользователя
3.2.1 Кнопки
a
ef
b
d
c
a
ДОМАШНИЕ СТРАНИЦЫ
▪ Переключение между домашними страницами (при
нахождении на домашней странице).
▪ Переход на домашнюю страницу по умолчанию (при
нахождении в структуре меню).
b
ИНФОРМАЦИЯ О НЕИСПРАВНОСТЯХ
При возникновении неисправности на домашних
страницах появляется
. Для отображения
дополнительной информации о неисправности нажмите
.
c
ВКЛ/ВЫКЛ
ВКЛ или ВЫКЛ одной из функций управления
(температура в помещении, температура воды на
выходе, температура в резервуаре горячей воды
бытового потребления).
d
СТРУКТУРА МЕНЮ/НАЗАД
▪ Открытие структуры меню (при нахождении на
домашней странице).
▪ Переход вверх на один уровень (при перемещении в
структуре меню).
▪ Возврат на 1 шаг (пример: при программировании
расписания в структуре меню).
e
НАВИГАЦИЯ/ИЗМЕНЕНИЕ НАСТРОЕК
▪ Перемещение курсора на дисплее.
▪ Навигация по структуре меню.
▪ Изменение настроек.
▪ Выбор режима.
f
OK
▪ Подтверждение выбора
▪ Ввод подменю в структуру меню
▪ Переключение между отображением фактических и
нужных значений или между отображением
фактических значений и значений смещения (при их
применении) на домашних страницах.
▪ Переход на следующий шаг (при программировании
расписания в структуре меню).
ИНФОРМАЦИЯ
При нажатии или во время изменения настроек
изменения НЕ будут применены.
3.2.2 Знаки состояния
Знак Описание
Режим работы в пространстве = обогрев.
