4 | Операция
Руководство по применению для пользователя
10
EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F+W
4P629087-1 – 2020.08
4 Операция

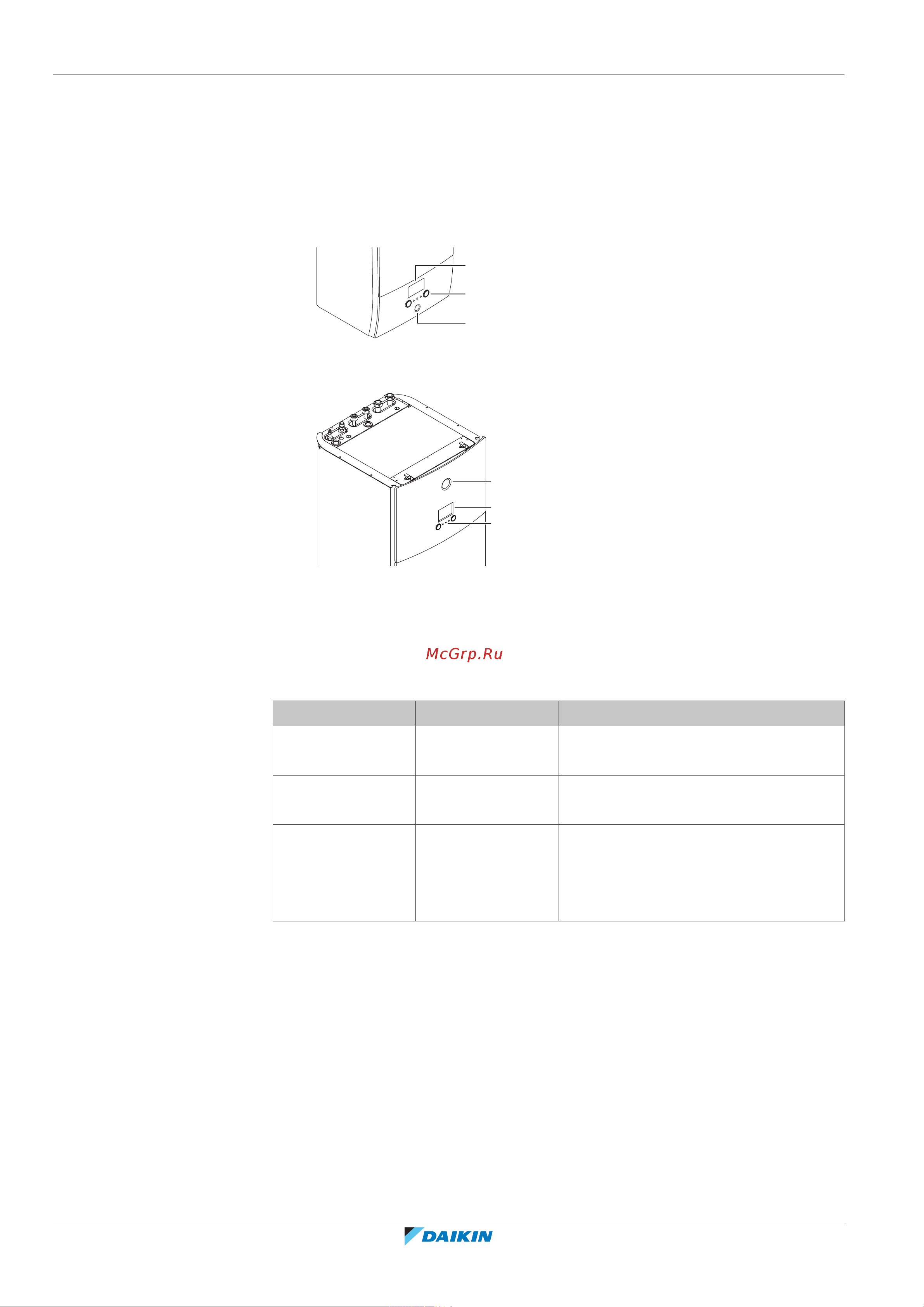

4.1 Интерфейс пользователя: Общий обзор
Интерфейс пользователя имеет следующие компоненты:
b
c
a
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
a
b
c
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
Индикатор состояния
Светодиоды индикатора состояния горят или мигают, показывая рабочий
режим агрегата.
Светодиод Режим Описание
Мигает синим
светом
Режим ожидания Агрегат не находится в работе.
Горит синим
светом
Эксплуатация Агрегат находится в работе.
Мигает красным
светом
Неисправность Возникла неисправность.
Подробнее см. раздел
«7.1Отображение текста справки в
случае неисправности» [456].
ЖК-экран
У ЖК-дисплея есть неактивный режим. После 15-минутного отсутствия
взаимодействия синтерфейсом пользователя экран темнеет. Нажатие какой-
либо кнопки или поворот любого наборного диска активирует дисплей.
Наборные диски и кнопки
Вы используете наборные диски и кнопки:
▪ Для навигации по экранам, меню и настройкам ЖК-экрана
▪ Для задания значений
