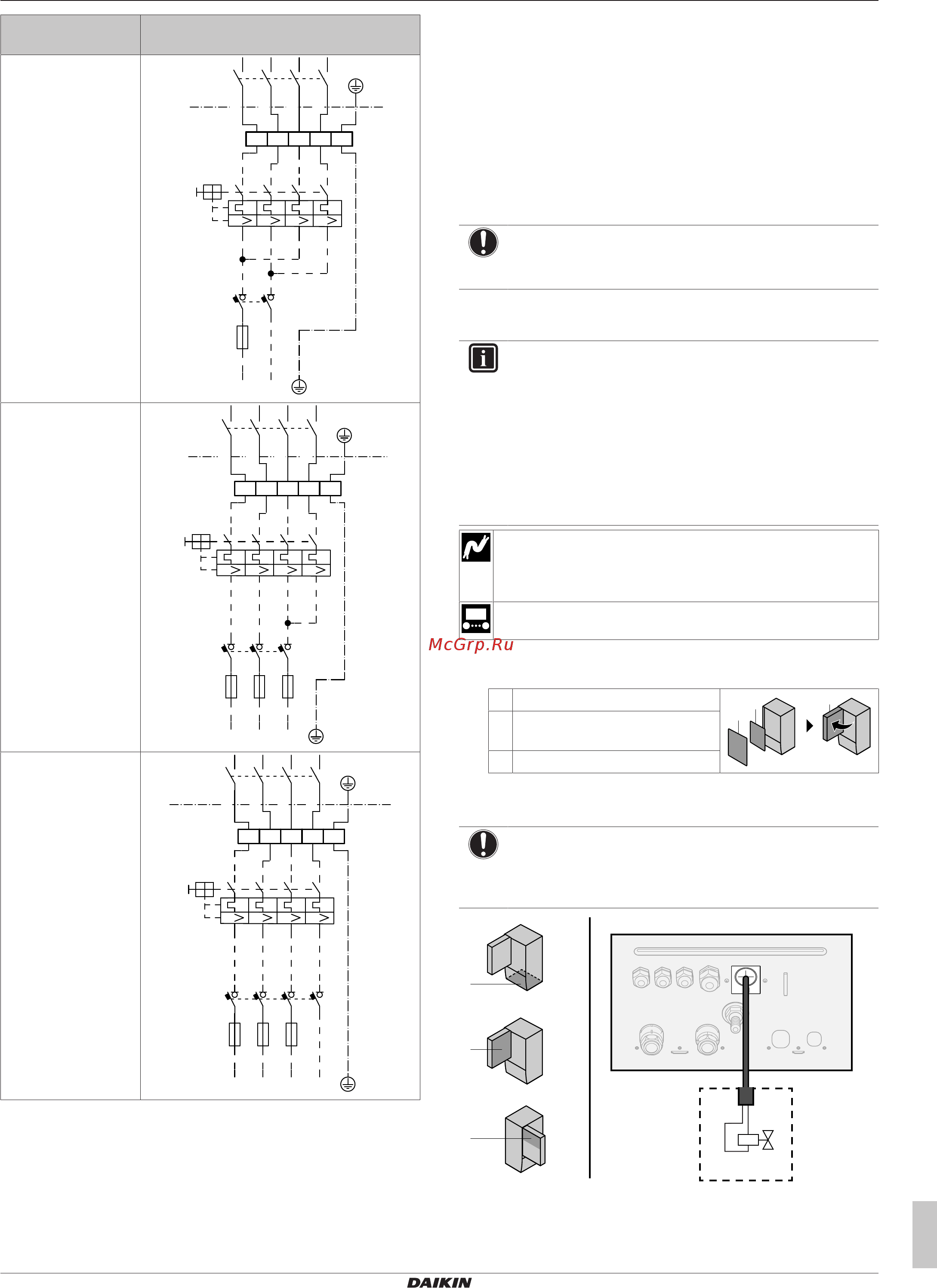

6 Подключение электрооборудования
Руководство по монтажу
17
EHBH/X04+08EA/EJ6V+9W
Daikin Altherma 3 R W
4P629081-1A – 2020.08
Модель
(электропитание)
Подключение электропитания
резервного нагревателя
*6V (6V: 1N~230В)
1N~, 50 Hz
230 V AC
SWB
4
3
6
5
2
1
K5M
14
13
Q1DI
1
2
3
4
5
6
7
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
*6V (6T1: 3~230В)
SWB
3~, 50 Hz
230 V AC
4
3
6
5
2
1
K5M
14
13
1
2
3
4
5
6
7
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
BRN
GRY
BLU1
BLU2
*9W (3N~400В)
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1
2
3
4
5
6
7
8
F1B
II I I
X6M
2
1
K5M
4
3
6
5
14
13
BRN
GRY
BLK
BLU
F1B Предохранитель защиты от перегрузки
(приобретается на месте). Рекомендуется: 4-
полюсный; 20А; кривая 400В; класс отключающей
способности C.
K5M Защитный контактор (в распределительной
коробке)
Q1DI Устройство защитного отключения (приобретается
на месте)
SWB Распределительная коробка
X6M Клеммная колодка (приобретается на месте)
ПРИМЕЧАНИЕ
НЕ отсоединяете и не удаляйте кабель питания
резервного нагревателя.
6.3.3 Подключение запорного клапана
ИНФОРМАЦИЯ
Пример использования запорного клапана. При
наличии одной зоны температуры воды на выходе и
использовании теплого пола в сочетании с
конвекторами теплового насоса во избежание
образования на полу конденсата при работе в режиме
охлаждения установите перед контуром теплого пола
запорный клапан. Дополнительная информация
приведена в руководстве по применению для
установщика.
Провод: 2×0,75мм²
Максимальный рабочий ток: 100мА
230Вперем. тока подается с печатной платы
[2.D] Запорный клапан
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [49]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите кабель управления клапана к
соответствующим клеммам согласно рисунку ниже.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подключается по-
разному.
B
C
A
A
B
C
A
A
M2S
