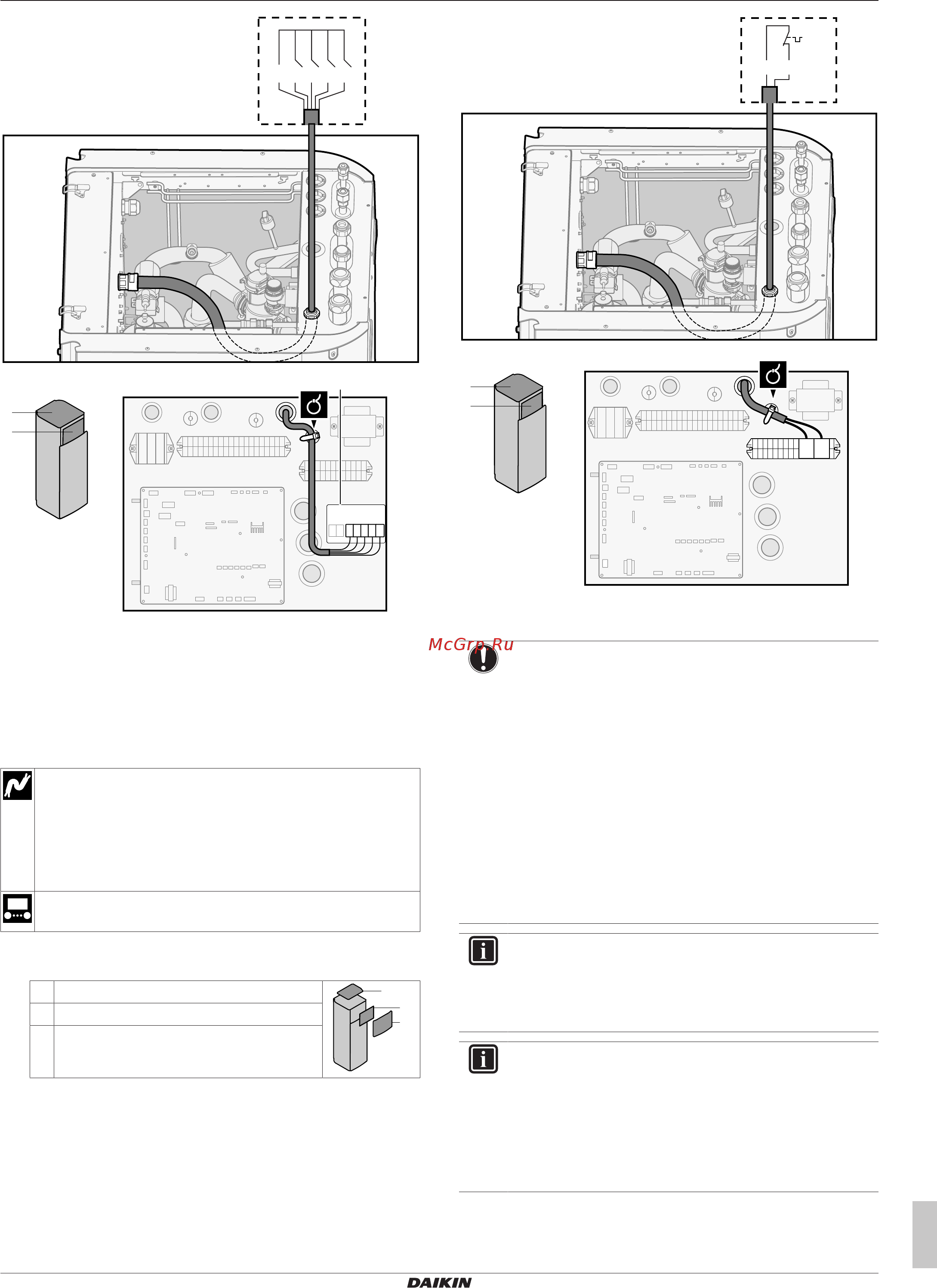

Daikin EHVH04S23EJ6V [21/48] Подключение предохранительного термостата с размыкающим контактом
![Daikin EHVX04S23EA6VG [21/48] Подключение предохранительного термостата с размыкающим контактом](/views2/1749729/page21/bg15.png)
6 Подключение электрооборудования
Руководство по монтажу
21
EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629083-1A – 2020.08
1245
S6S
S7S
S8S
S9S
3
A
B
A
B
A8P
X801M
a
1 2 3 4 5
a Необходимо установить EKRP1AHTA.
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
6.3.10 Подключение предохранительного
термостата (с размыкающим
контактом)
Провода: 2×0,75мм²
Максимальная длина: 50м
Контакт предохранительного термостата: обнаружение
16Впост. тока (напряжение подается с печатной платы).
Сухой контакт должен быть рассчитан на минимальную
нагрузку 15Впост. тока, 10мА.
[9.8.1]=3 (Источник электропитания по льготному
тарифу = Предохранительный термостат)
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [49]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
2 Подключите кабель предохранительного термостата
(нормально замкнутого) к соответствующим клеммам
согласно рисунку ниже.
A
14
Q4L
13
B
A
B
X5M
13 14
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ПРИМЕЧАНИЕ
Убедитесь в том, что предохранительный термостат
выбран и установлен согласно действующему
законодательству.
В любом случае, чтобы предотвратить ненужные
срабатывания предохранительного термостата,
необходимо убедиться в следующем:
▪ предохранительный термостат имеет ручной сброс;
▪ предохранительный термостат рассчитан на
максимальную скорость изменения температуры
2°C/мин.
▪ расстояние между предохранительным
термостатом и 3‑ходовым клапаном составляет не
менее 2м.
ИНФОРМАЦИЯ
После установки предохранительного термостата
ВСЕГДА выполняйте его настройку. Без этой настройки
агрегат не будет реагировать на переключение
контакта предохранительного термостата.
ИНФОРМАЦИЯ
Контакт подачи электропитания по льготному тарифу
подсоединяется к тем же клеммам (X5M/13+14), что и
предохранительный термостат для дополнительной
зоны. Система может содержать ИЛИ подачу
электропитания с предпочтительным
энергосбережением, ИЛИ предохранительный
термостат для дополнительной зоны.
