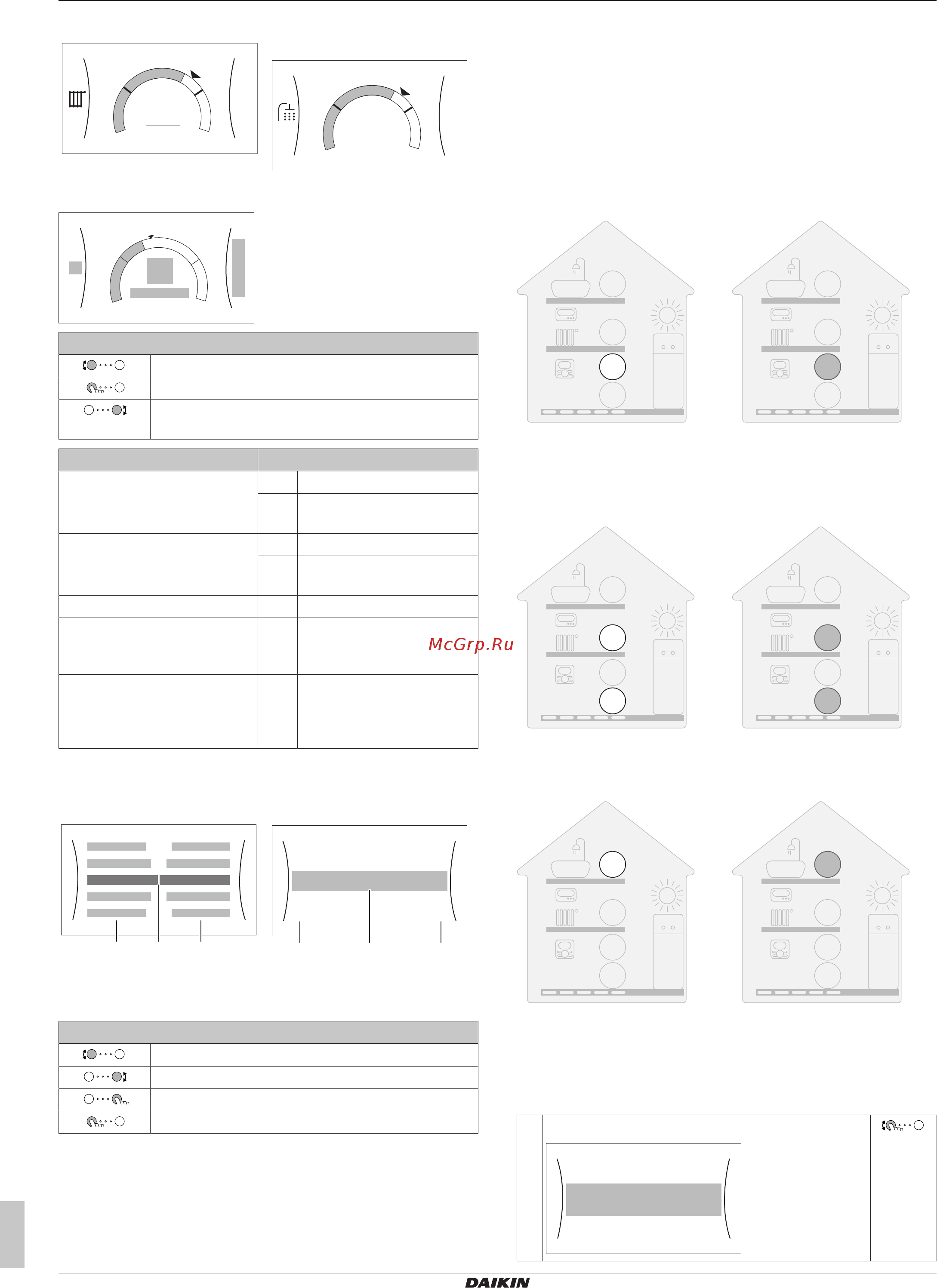

5 Операция
Руководство поэксплуатации
12
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620243-1 – 2020.06
[3] Экран дополнительной зоны
+
–
45°C
3
Дополнительная зона
[5] Экран температуры в
резервуаре
+
–
50°C
5
Бак ГВС
Значение
a1
d
+
–
d
e
d
e
c
a2
b1
b2
Возможные действия на этом экране
Переход через список подменю.
Переход в подменю.
Регулировка и автоматическое применение
требуемой температуры.
Позиция Описание
Минимальный предел
температуры
a1 Фиксируется агрегатом
a2 Ограничивается
установщиком
Максимальный предел
температуры
b1 Фиксируется агрегатом
b2 Ограничивается
установщиком
Текущая температура c Измеряется агрегатом
Требуемая температура d Поверните правый
наборный диск для
увеличения/уменьшения.
Подменю e Поверните левый
наборный диск или
нажмите на него, чтобы
перейти в подменю.
5.3.4 Подробный экран со значениями
Пример:
a bc
a bc
7.2.1
Время/дата
Часы
11
30
Минуты
a Настройки
b Значения
c Выбранная настройка и значение
Возможные действия на этом экране
Переход через список настроек.
Изменение значения.
Переход к следующей настройке.
Подтверждение изменений и продолжение.
5.4 Включение или выключение
отдельных функций
5.4.1 Визуальная индикация
Некоторые функции блока можно включать или выключать по-
отдельности. Если функция выключена, соответствующий
значок температуры на главном экране отображается серым
цветом.
Регулирование температуры в помещении
1.6
bar
55
21
35
45
a
1.6
bar
55
21
35
45
b
a Регулирование температуры в помещении
ВКЛЮЧЕНО
b Регулирование температуры в помещении
ВЫКЛЮЧЕНО
Работа в режиме отопления/охлаждения помещения
1.6
bar
55
21
35
45
c
1.6
bar
55
21
35
45
d
c Режим нагрева/охлаждения помещения ВКЛЮЧЕН
d Режим нагрева/охлаждения помещения ВЫКЛЮЧЕН
Работа в режиме нагрева резервуара
1.6
bar
55
21
35
45
e
1.6
bar
55
21
35
45
f
e Режим нагрева резервуара ВКЛЮЧЕН
f Режим нагрева резервуара ВЫКЛЮЧЕН
5.4.2 Включение и выключение
Регулирование температуры в помещении
1 Перейдите к [C.1]: Эксплуатация > Помещение.
Эксплуатация
Помещение
Нагрев/охлаждение
помещения
ВКЛ
ВКЛ
C.1
