Alto ELVIS12MA [8/15] Соединительная панель

3. Соединительная панель.

Пассивная колонка полного диапазона для моделей «ELVIS 10 / ELVIS 12 / ELVIS 15 /

ELVIS 12 М»

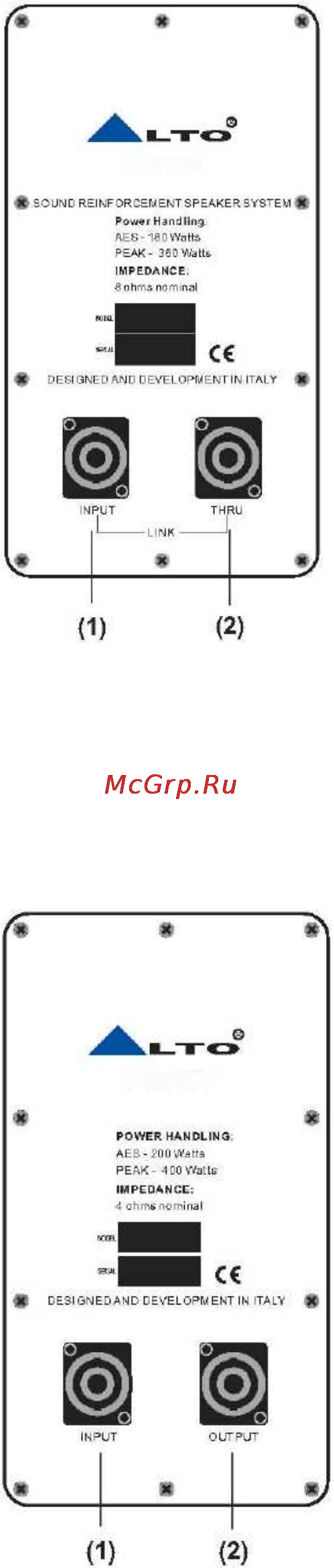

Пояснения к рис.

(1) Разъем «INPUT» (Вход): предназначен для получения сигнала от внешнего усилителя

мощности (колонка (SPK) +1/-1 соединена: +2/-2 не соединена).

(2) Разъем «THRU»: прямая связь для параллельного подсоединения второго корпуса колонки

(колонка (SPK) +1/-1 соединена; +2/-2 не соединена). Управление мощностью: номинальная -

180 Вт; максимальная - 360 Вт; R=8 Ом.

Колонка пассивного

субвуфера для модели «ELVIS 12S / ELVIS 15S»

(1) Разъем «INPUT» (Вход): предназначен для получения сигнала от внешнего усилителя (колонка

(SРК) +1/-1 подсоединена; +2/-2 не подсоединена).

(2) Разъем «OUTPUT» (Выход): силовой выход для колонки сателлита при условии, что пассивный

кроссовер фильтруется при частоте в 125 Гц (колонка (SPK) +1/-1 соединена; +2/-2 не

соединена). Управление мощностью: номинальная (AES) - 200 Вт; максимальная - 400 Вт;

номинальный импеданс - 40 Ом.

- 8 -
