B. Подключение к КПК (при наличии дополнительного кабеля для КПК)

1. Выберите кабель с PS/2 разъемом, подходящий для Вашего КПК.

2. Подключите PS/2 разъем кабеля в PS/2 разъем GPS приемника.

3. Соедините разъемы КПК и кабеля.

4. Для питания GPS приемника и КПК подключите штекер кабеля для авто-прикуривателя 12В в гнездо

прикуривателя автомобиля.

5. Приемник готов к работе. GPS данные передаются в NMEA протоколе в соответствующий COM-

порт. Для настройки картографического ПО (в комплект не входит) укажите правильный COM-порт.

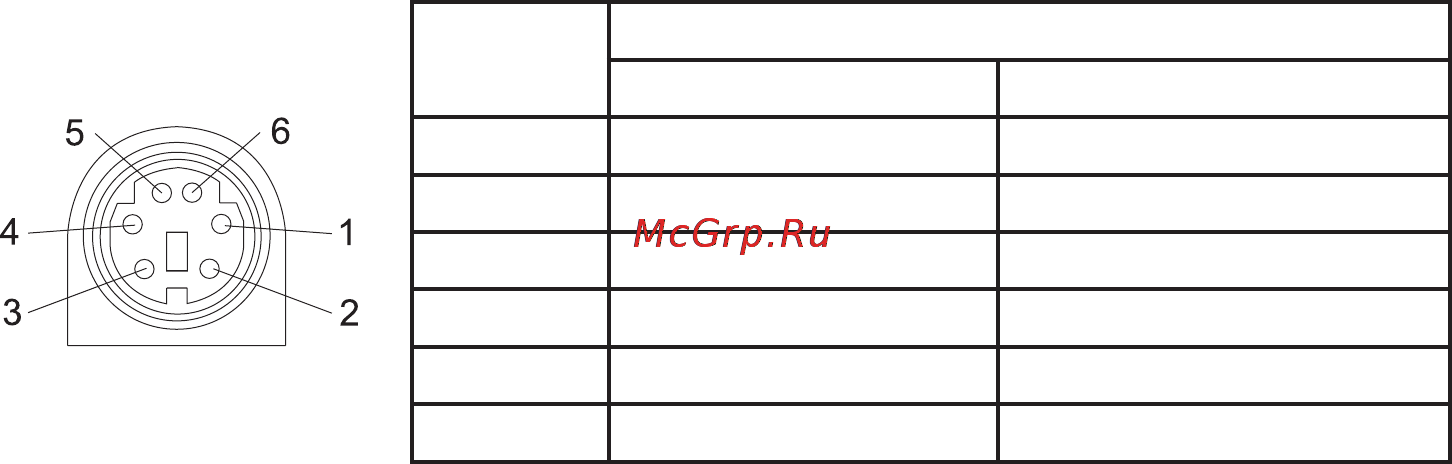

Разъем PS/2

№

Провода

Сигнал

RS-232 TTL + RS-232

1 TX TX (RS232)

2 +5В , постоянное +5В, постоянное

3 NC TX (TTL)

4 Земля Земля

5 DGPS Вход RX (TTL)

6 RX RX (RS232)
