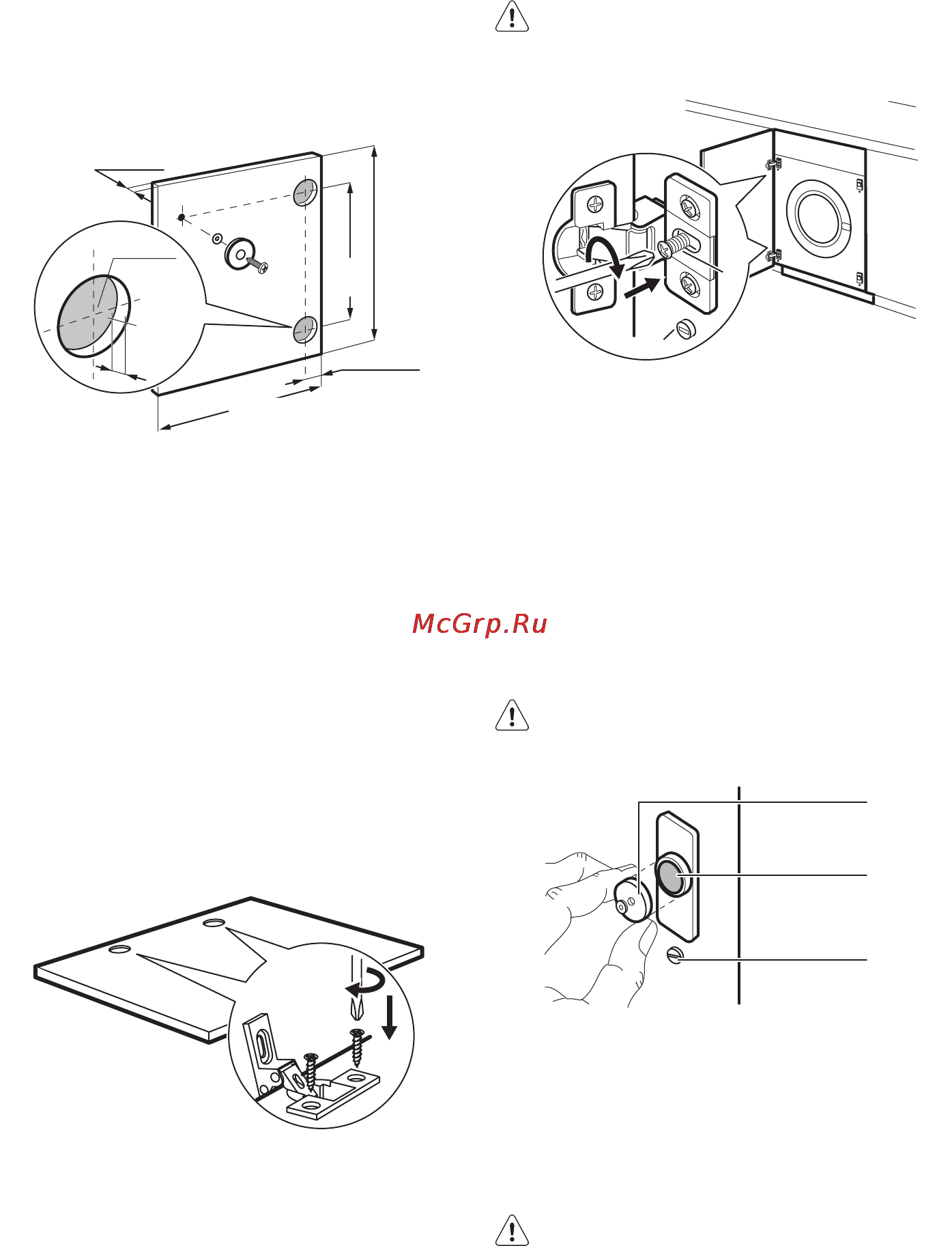

Дверца должна иметь следующие раз-
меры:
- ширина 595-598 мм
- толщина 16-22 мм
Высота X зависит от высоты цоколя
прилегающей мебели (Рис. 3).
Рис. 3
Ø 35 mm
14 mm
16-22 mm
22±1,5 mm
416
mm
X
595-598 mm
b) Петли
Для установки петель необходимо вы-
сверлить два отверстия диаметром 35
мм и глубиной 12,5-14 мм – в зависимо-
сти от глубины дверной фурнитуры - на
внутренней стороне дверцы. Расстоя-
ние между центрами отверстий должно
составлять 416 мм.
Расстояние от верхней кромки дверцы
до центра отверстия зависит от разме-
ров прилегающей мебели.
Петли прикрепляются к дверце с
по-
мощью шурупов из комплекта поставки
1 и 2 (Рис. 4).
Рис. 4
1
2
c) Установка дверцы
Прикрепите петли к прибору винтами
M5x15. Петли можно регулировать для
компенсации возможной неравномерно-
сти толщины дверцы.
Для точного выравнивания дверцы не-
обходимо ослабить винт, отрегулиро-
вать дверцу, а затем снова затянуть
винт A (Рис. 5).
ВНИМАНИЕ! Не удаляйте винт B
(Рис. 5).
Рис. 5
B
A
d) Ответная часть магнита
В приборе предусмотрена фиксация
дверцы с помощью магнита.
Чтобы обеспечить правильную работу
данного устройства, на внутренней сто-
роне дверцы должна быть установлена
ответная часть магнита A (стальной
диск + резиновое кольцо). Положение
ответной части должно соответствовать
положению магнита B на приборе (Рис.
6).
ВНИМАНИЕ! Не удаляйте винт С.
Рис. 6
A
B
C
Если требуется перевесить дверцу,
чтобы она открывалась слева направо,
перенесите на другую сторону накладки
E, магнит D и накладку C. Установите
ответную часть магнита D и петли A,
как описано выше (Рис. 7).
ВНИМАНИЕ! Не удаляйте винт В.
