4.3.1 Снятие верхней двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.

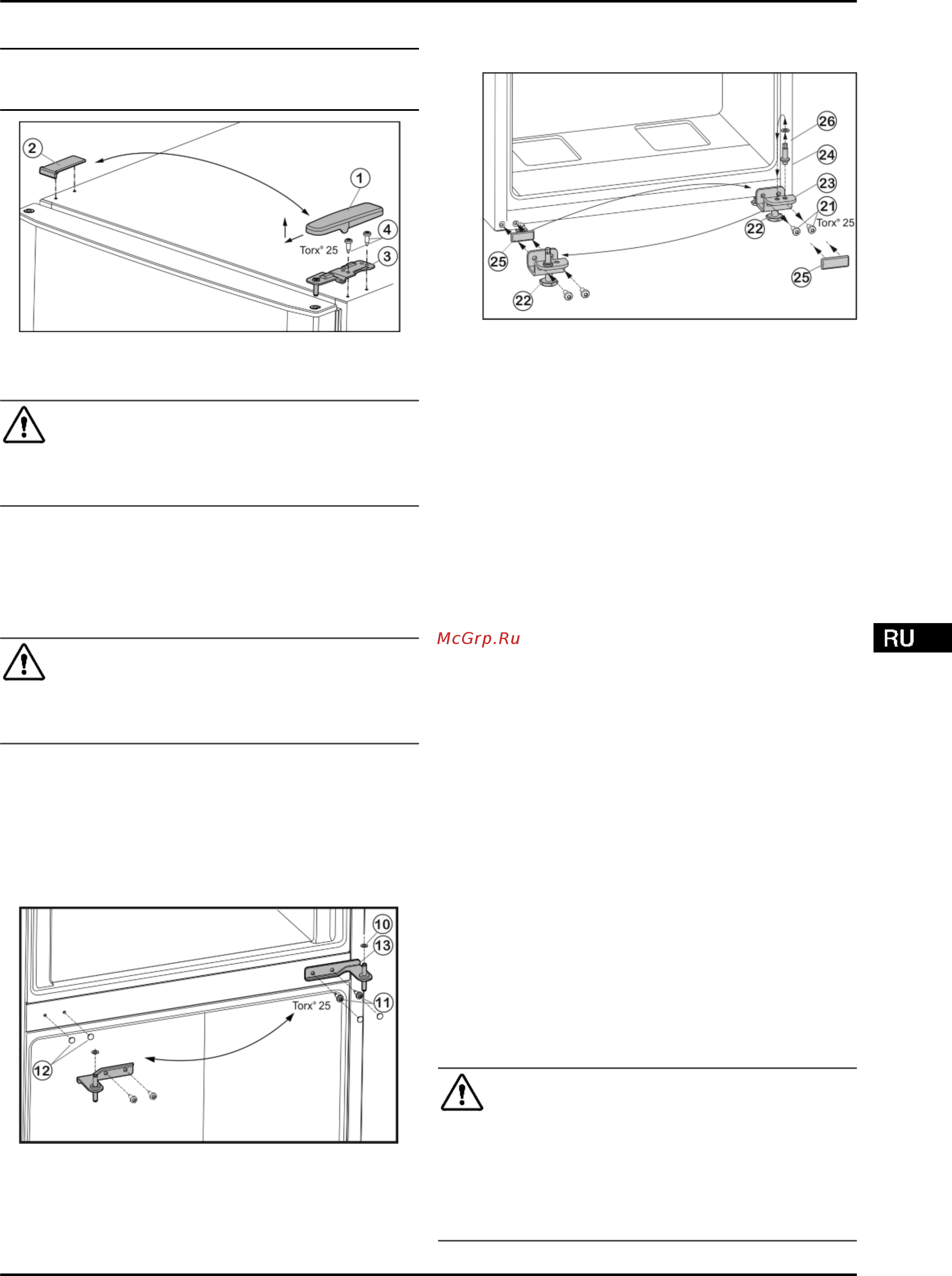

Fig. 5
u
Потяните крышку
Fig. 5 (1)
вперед и вверх.
u
Снимите крышку
Fig. 5 (2)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 5 (3)
(2 шт.
Torx® 25)
Fig. 5 (4)
и вытяните вверх.
u
Верхнюю дверь приподнимите и отставьте в сторону.
4.3.2 Снятие нижней двери
u
Откройте нижнюю дверь.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите крепежные винты
(11)
(2 шт. Torx® 25) и
извлеките средний опорный кронштейн из нижней
дверцы.
u
Снимите пластиковую шайбу
(10)
.
u
Дверь приподнимите и отставьте в сторону.
4.3.3 Перестановка средних опорных
деталей
Fig. 6
u
Аккуратно снимите крышки
Fig. 6 (12)
и вставьте их на
противоположной стороне.
4.3.4 Перестановка нижних опорных
деталей
Fig. 7
u
Открутите крепежные винты
Fig. 7 (21)
.
u
Снимите нижний опорный кронштейн
Fig. 7 (23)
вместе
с опорным пальцем
Fig. 7 (24)
, шайбой
Fig. 7 (26)
и регу-
лируемой опорой
Fig. 7 (22)
.
u
Открутите опорный палец
Fig. 7 (24)
вместе с шайбой
Fig. 7 (26)
и, переставив в отверстие на противопо-
ложной стороне опорного кронштейна, снова прикру-
тите.
u
Аккуратно снимите защитную пластину
Fig. 7 (25)
и
переставьте ее на противоположную сторону.
u
Прикрутите нижний опорный кронштейн
Fig. 7 (23)
вместе с опорным пальцем
Fig. 7 (24)
, шайбой
Fig. 7 (26)
и регулируемой опорой
Fig. 7 (22)
с другой стороны
шарнира (с моментом 4 Нм), при необходимости
используйте аккумуляторный шуруповерт.
4.3.5 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на опорный палец
Fig. 7 (24)
.
u
Закройте дверцу.
u
Вставьте средний опорный кронштейн
(13)
с поворотом
на 180° в нижнюю дверцу и прикрутите с помощью
крепежных винтов
(11)
(2 шт. Torx® 25) на новую
сторону шарнира (с моментом 4 Нм).
u
Снова установите пластиковую шайбу
(10)
.
4.3.6 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный крон-
штейн
(13)
.
u
Установите верхний опорный кронштейн
Fig. 5 (3)
на
новой стороне шарнира и защелкните в дверце.
u
Привинтите верхний опорный кронштейн (с моментом
4 Нм) (2 шт. Torx® 25)
Fig. 5 (4)
. При необходимости
используйте аккумуляторный шуруповерт.
u
Наденьте и защелкните крышку
Fig. 5 (1)
на противопо-
ложной стороне снаружи.
u
Также наденьте сверху и защелкните крышку
Fig. 5 (2)
на противоположной стороне.
u
Выверните регулируемую опору
Fig. 7 (22)
на нижнем
опорном кронштейне
Fig. 7 (23)
до ее соприкосновения
с полом.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
