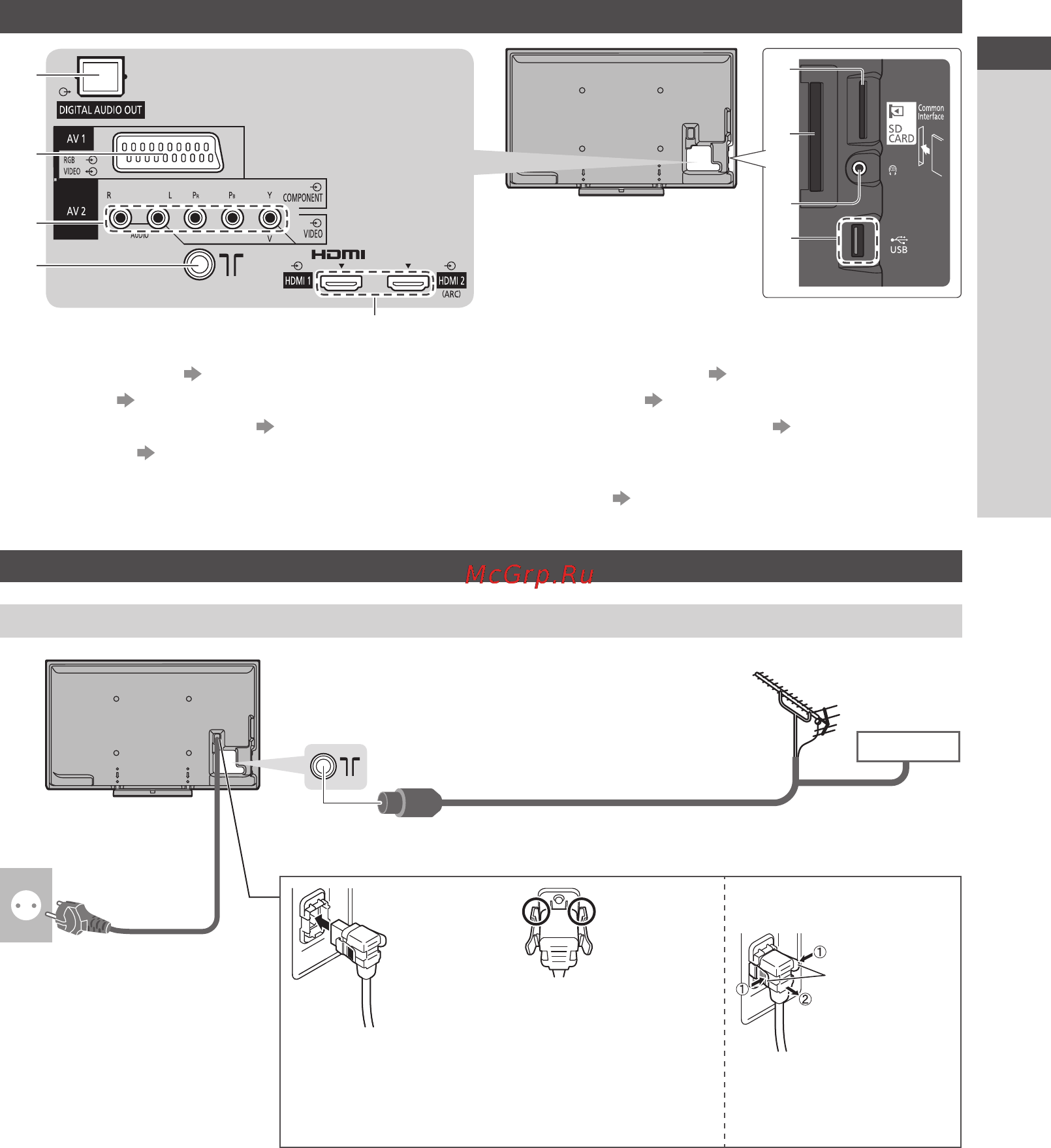

Основные подсоединения
Руководство по быстрой подготовке к эксплуатации
11
Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.
Разъемы
3
2
4
1
5
6
7
8
9
1
Слот карты SD (стр. 43)
2
Слот CI (стр. 40)
3
Гнездо для наушников (стр. 61)
4
Порт USB (стр. 43)
5
DIGITAL AUDIO OUT (стр. 60)
6
AV1 (SCART) (стр. 12)
7
AV2 (COMPONENT / VIDEO) (стр. 60)
8
Разъем для наземной антенны / кабеля
(см. ниже)
9
HDMI1 / 2 (стр. 12, 60)
Подключения
Шнур питания и наземная антенна
Кабель
■ DVB-C, DVB-T, аналоговый
220–240 В переменного тока
50 / 60 Гц
Шнур питания
Наземная антенна
РЧ-кабель
■ Шнур питания
Нажмите; оба
фиксатора должны
защелкнуться
Убедитесь, что шнур
питания надежно
закреплен.
Чтобы снять с
телевизора:
фиксаторы
Чтобы извлечь сетевой
коннектор, нажмите
на оба фиксатора и
потяните за него
