Принадлежности / дополнительные принадлежности
Руководство по быстрой подготовке к эксплуатации
8
Сборочный винт (4)
M5 × 15
Сборочный винт (4)
(черный)
M4 × 10
Сборочный винт (2)
(серебристый)
M4 × 10
Кронштейн
TBL5ZA32771
Крышка
TBL5ZB32332
Основание
TBL5ZX04021
Подготовка
Выньте основание и телевизор из упаковочной коробки, и поместите
телевизор на рабочий стол областью экрана вниз на чистую мягкую ткань
(одеяло и т. п.).
Используйте прочный стол, размер которого превышает размер
телевизора.
Не держите телевизор за область экрана.
Будьте аккуратны, не поцарапайте или не сломайте телевизор.

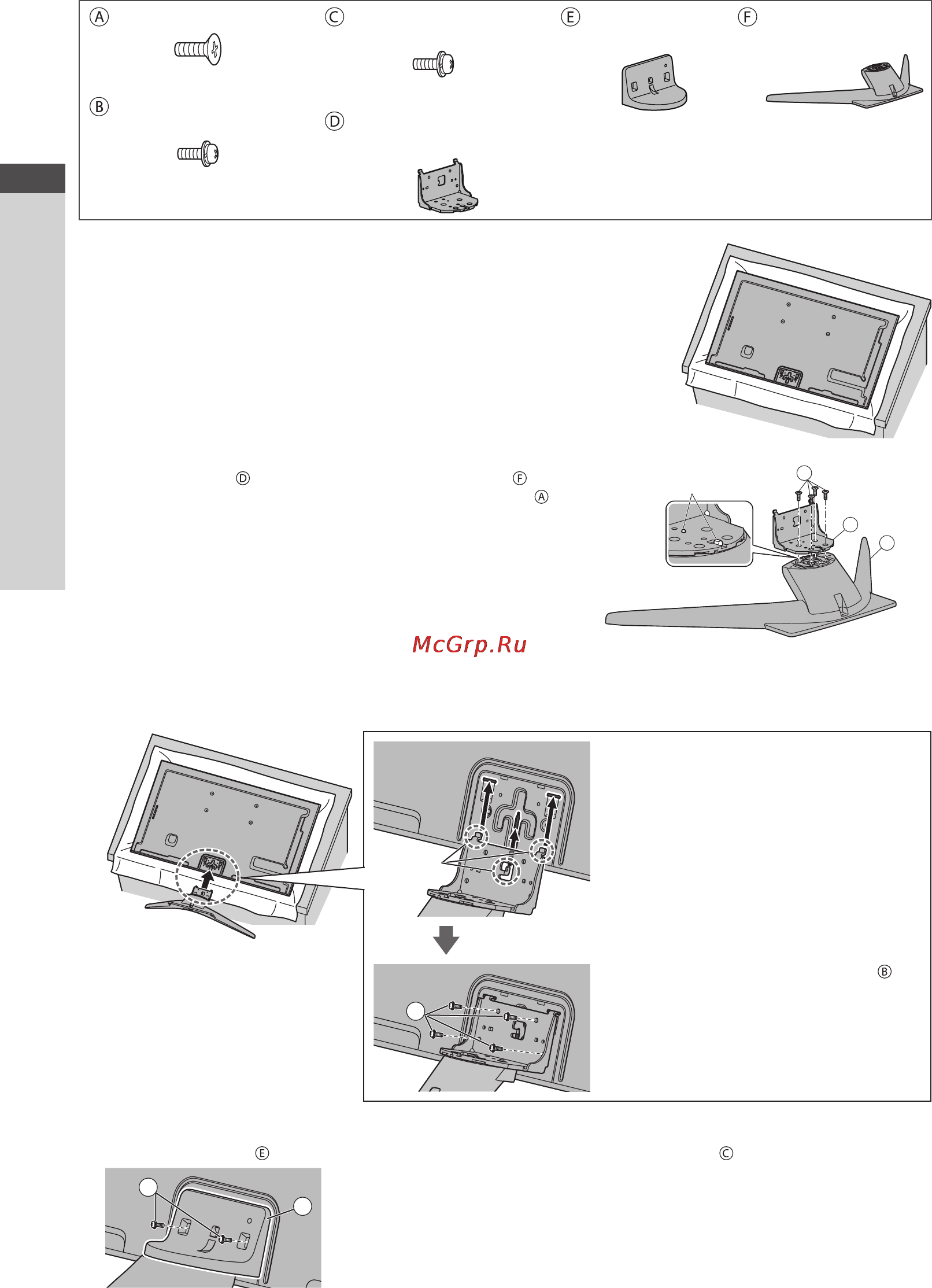

Сборка подставки
D
A
F
Фиксаторы
(сверху)
Передняя
сторона
Вставьте кронштейн
в выступы на корпусе телевизора , и
затем надежно закрепите его с помощью сборочных винтов
Прикладывание усилия к сборочным винтам в неправильном
направлении приведет к повреждению резьбы.
Удерживайте кронштейн, чтобы он не упал.
Закрепление блока телевизора
1
Установите основание
Фиксаторы
Выровняйте 3 выступа в кронштейне с
отверстиями в задней части телевизора
и закрепите.
Убедитесь, что центральный выступ
находится в соответствующем
отверстии в телевизоре. Установите
кронштейн, при этом стрелки (↓↑) на
телевизоре и кронштейне должны
совпадать.
B
Затяните четыре сборочных винта
сперва слабо, затем до упора, чтобы
надежно их закрепить.
2
Прикрепление крышки
Установите крышку
и надежно зафиксируйте ее с помощью сборочных винтов .
C
E
