ДЕТАЛИ СБОРКИ «КОРВЕТ 2»

*- позиция по схеме сборки

№* Код Наименование детали №* Код Наименование детали

118006 ОПОРА ВЫДВИЖНАЯ

69А

118003 СТАТОР 54,3х52

118000 БОЛТ

118087 ВИНТ

118001 СТАНИНА

118086 ДИФФУЗОР

133254 ШКАЛА

118085 ЩЕТКА УГОЛЬНАЯ

133255 ЗАКЛЕПКА

ШИЛЬДИК

118007 БОЛТ-БАРАШЕК

ШИЛЬДИК

118011 ПЛАСТИНА СТАЛЬНАЯ

ШИЛЬДИК

118012 ВИНТ

ВСТАВКА

118013 ШАЙБА

ВКЛАДЫШ

ШАЙБА

133265 ШАЙБА

118040

БОЛТ БАРАШЕК М6*14

133266 ШАЙБА

118050 ШТИФТ СТРУБЦИНЫ

133267 ВИНТ НЕСТАНДАРТНЫЙ №2

118045 ВИНТ М5.х12

133268 РОЛИК ЗАЩИТНОГО КОЖУХА

118046 КРЫШКА ФИКСИРУЮЩАЯ

133269 КОЛЬЦО

133256 ШАЙБА

133270 ВИНТ

118048 КРОНШТЕЙН

118027 ОСЬ КОНСОЛИ

118049 РУЧКА КРОНШТЕЙНА

133271 ГАЙКА

11-

118069 СТРУБЦИНА ВЕРТИКАЛЬНАЯ

118053 КРЫШКА

118041 УПОР ФРОНТАЛЬНЫЙ

118055 ПРУЖИНА

118017 УКАЗАТЕЛЬ

133272

КОЖУХ ЗАЩИТНЫЙ

ПОДВИЖНЫЙ

ШАЙБА

133273 ШАЙБА ЗАЩИТНОГО КОЖУХА

ВИНТ

133274 УПОР

118024 КОНСОЛЬ ПИЛЫ

133275 ВИНТ

118025 ШКАЛА

133276 ВИНТ

118030 ШАЙБА

133277 ПАНЕЛЬ ПОДПРУЖИНЕННАЯ

118031 ВИНТ КОНТРЯЩИЙ

133278

КОЖУХ ЗАЩИТНЫЙ

НЕПОДВИЖНЫЙ

118005 ШТОК

118082 ПОДШИПНИК 6202

118032 РУЧКА ФИКСАЦИИ

118083 БЛОКИРОВКА ШПИНДЕЛЯ

118033 ПРУЖИНА

118117 ПРУЖИНА

118089 КРЫШКА

118002 РОТОР 57,4х 40

25-

118035 РУЧКА ФИКСАЦИИ В СБОРЕ

98А

118002 РОТОР 54,3х52

118019 БОЛТ

118090 ПОДШИПНИК

118018 ГАЙКА

100

118116 ПОЛУРУЧКА

118015 РУЧКА

101

ВИНТ

118014 ПРУЖИНА СТАЛЬНАЯ

102

118072 СКОБА КРЕПЛЕНИЯ ШНУРА

118016 СТОЛ

103

118100 МУФТАШНУРА

ВИНТ

104

118105 КНОПКА БЛОКИРОВКИ

118020 НАКЛАДКА

105

118107 БЛОКИРОВКА

118022 ШАЙБА

106

118113 ТЯГА ВЫКЛЮЧАТЕЛЯ

118023 КОНТРГАЙКА

107

133279 УКАЗАТЕЛЬ

133257 ПРУЖИНА

108 118112 ИСКРОВОЙ ФИЛЬТР

118034 ПЫЛЕУЛОВИТЕЛЬ

109 118115 КУРОК-ВЫКЛЮЧАТЕЛЬ

118036 МЕШОК ПЫЛЕСБОРНЫЙ

118109 ВЫКЛЮЧАТЕЛЬ

121730 КЛЮЧ

110 118114 ПРУЖИНА

118091 БОЛТ КРЕПЛЕНИЯ ДИСКА

111 118111 ВЫКЛЮЧАТЕЛЬ 2

118092 ВНЕШНИЙ ФЛАНЕЦ ДИСКА

112 118110 ФИЛЬТР ИСКРОВОЙ

118093 ДИСК ПИЛЬНЫЙ

113 118102 КРЫШКА ГНЕЗДА ЩЕТОК

118094 КОЛЬЦО

114 118103 ЩЕТКОДЕРЖАТЕЛЬ

118095 ФЛАНЕЦ ВНУТРЕННИЙ

115 118106 КОРПУС МОТОРА И ПОЛУРУЧКА

118004 ШПИНДЕЛЬ

116 ШАЙБА

118074 ШПОНКА

117 ШАЙБА

118076 ВИНТ

118 118104 ВИНТ

118008 КРЫШКА

119 БИРКА

118075 ПОДШИПНИК 6203

120 118096 ШНУР ПИТАНИЯ

118077 ГНЕЗДО ПОДШИПНИКА

121 133280 КРЫШКА

118078 ШЕСТЕРНЯ ВЕДУЩАЯ

122 133281 ПЛАНКА ЗАЩИТНАЯ

118080 ПОДШИПНИК ИГОЛЬЧАТЫЙ

123 133282 ВИНТ

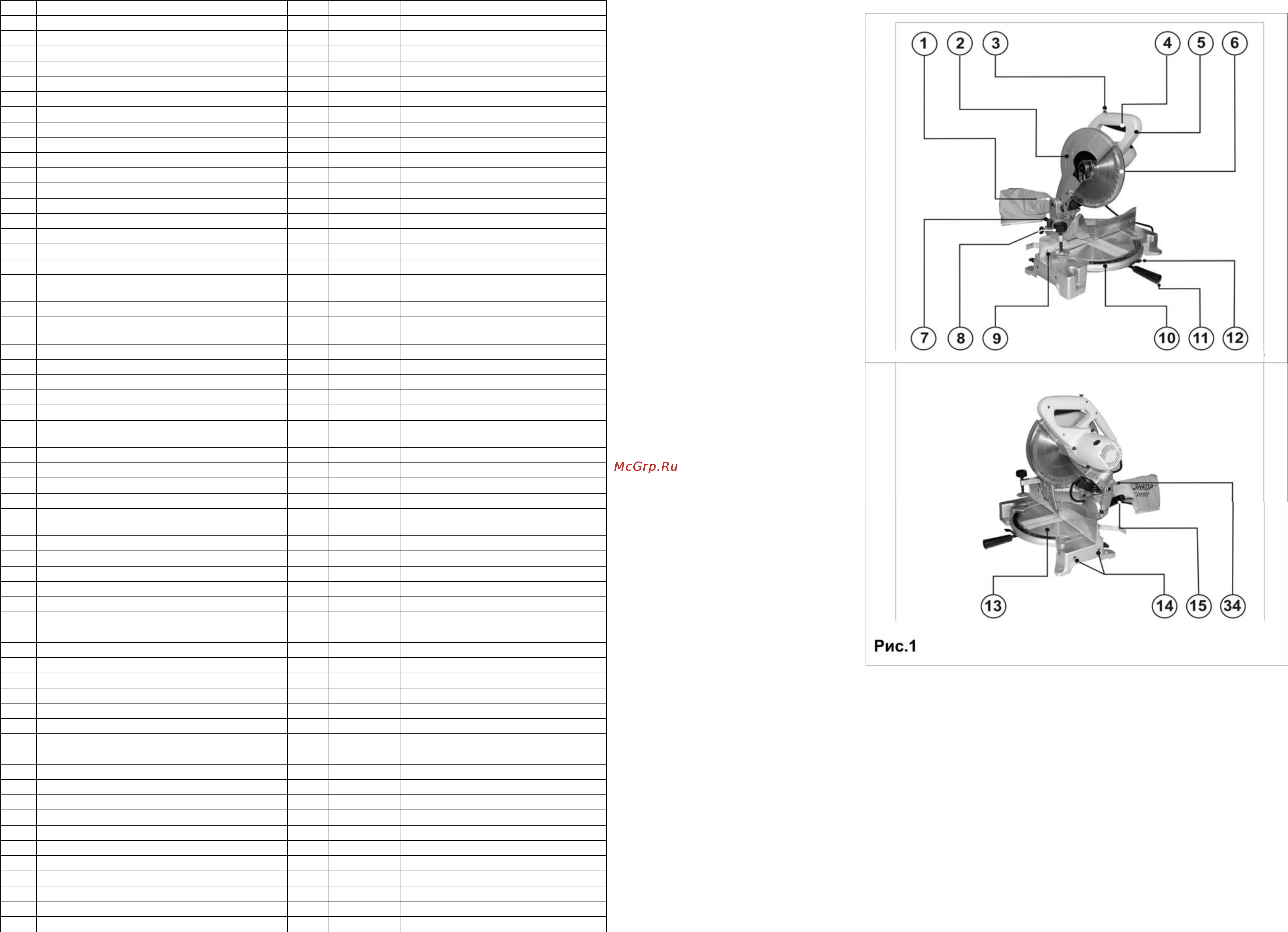

6. УСТРОЙСТВО ПИЛЫ

6.1. Пила состоит из следующих сборочных единиц и деталей:

1. Патрубок для подсоединения устройства отсоса опилок или пылесборника.

2. Верхний кожух пильного диска.

3. Кнопка блокировки. Нажмите, чтобы разблокировать.

4. Переключатель Вкл../Выкл.

5. Рукоятка пилы. В этой рукоятке находится переключатель Вкл./Выкл. При опускании рукоятки вниз пильный диск приходит в

соприкосновение с обрабатываемой заготовкой. В верхнее нерабочее положение пила возвращается самостоятельно

под

действием пружины даже при полном освобождении рукоятки управления.

6. Защитный кожух.

Защищает руки от повреждения, когда пила находится в верхнем положении. При опускании пилы защитный кожух поднимается

автоматически.

7. Шкала для установки угла наклона.

8.Винт фиксации вертикальной струбцины. Вертикальная струбцина может быть установлена в двух различных положениях для

выполнения пиления

заготовок с максимальным поперечным сечением. Фиксирующий винт удерживает вертикальную струбцину

на поверхности рабочего стола.

9. Фронтальный упор.

10. Шкала установки угла поворота стола.

11. Ручка фиксации поворотного стола.

12. Стопор поворотного стола.

13. Поворотный стол.

14. Отверстия для выдвижной опоры.

15. Ручка фиксации наклонного положения пилы. При наклонном пилении удерживает пилу в заданном положении.

34. Стопорная шпилька.
