Энкор Корвет-2 10202 [12/12] Рис 5

12.1.2. Крепление заготовки

ПРЕДУПРЕЖДЕНИЕ: Всегда очень важно прочно и правильно закрепить заготовку струбциной. Отсутствие

жесткой фиксации заготовки при пилении может быть причиной повреждения пилы и/или порчи образца.

РЕЗУЛЬТАТОМ ЭТОГО ТАКЖЕ МОГУТ БЫТЬ СОБСТВЕННЫЕ ТРАВМЫ.

Крепко затяните ручку фиксации поворотного стола (11), Рис.1, в положении требуемого косого угла. Расположите

на поворотном

столе заготовку в выбранном для пиления положении. Надавите плоской поверхностью заготовки

на упор и поворотное основание и крепко закрепите ее затягиванием вертикального зажимного винта струбцины,

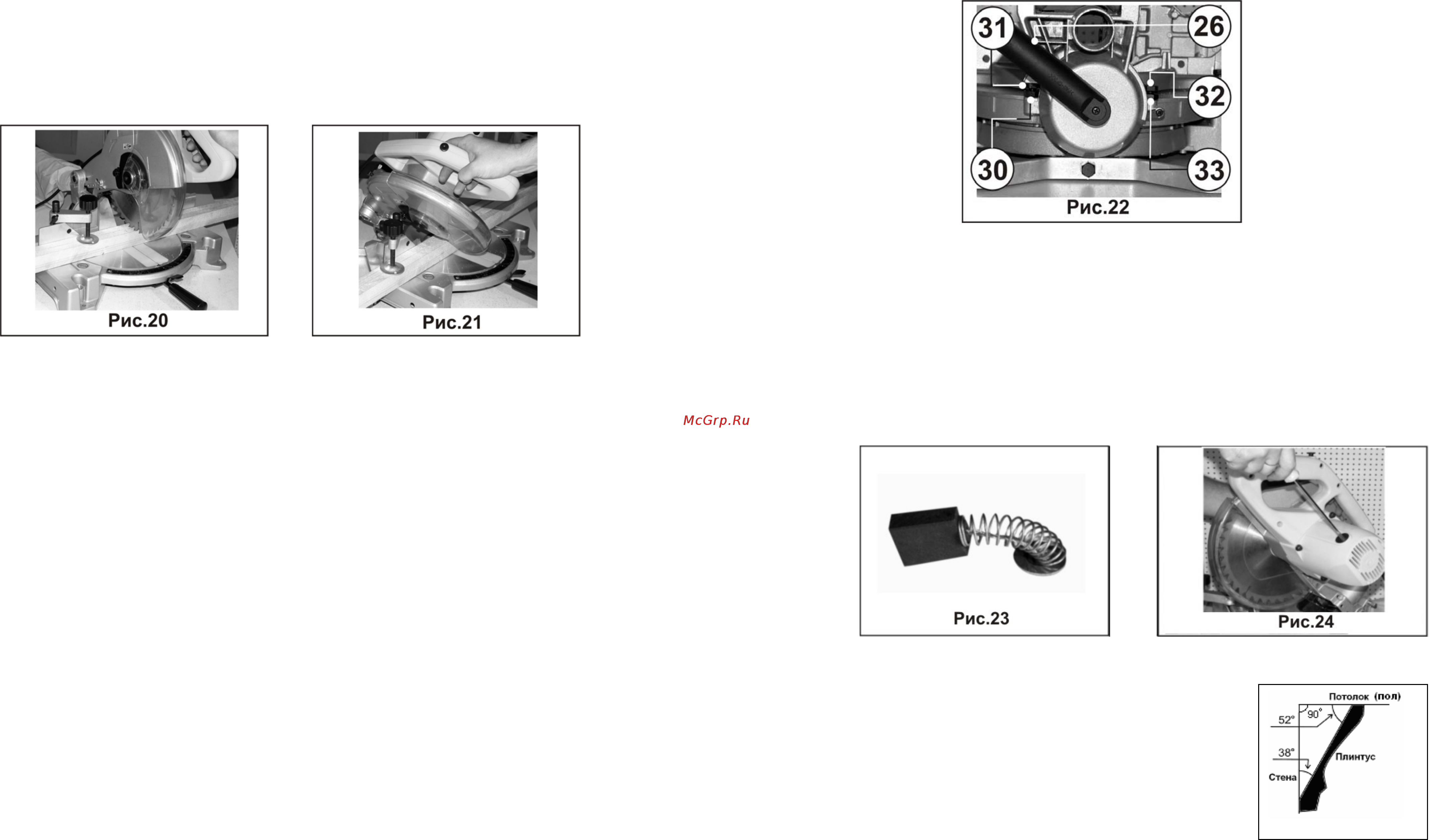

(Рис. 20 и 21).

ВНИМАНИЕ: Убедитесь в том, что пила не касается струбцины при опускании рукоятки вниз до отказа. Если пила

задевает за струбцину, возможно, последнюю следует перенести на другую сторону стола.

ВНИМАНИЕ: При пилении длинных заготовок пользуйтесь подпорками (высота подпорок должна быть равна

высоте верхней поверхности рабочего стола пилы).

13. ОСНОВНЫЕ ОПЕРАЦИИ

13.1. Косое пиление

См. п.11.2

13.2. Наклонное пиление, (Рис. 21)

С помощью этой пилы можно пилить с левым наклоном под углом от 0° до 45° градусов.

Отпустите ручку фиксации угла наклона и установите заданный угол наклона. Для его сохранения снова затяните ручку

фиксации угла наклона. Зажмите заготовку вертикальной струбциной. Включите пилу и дождитесь, пока пильный диск

наберет максимальную скорость. Прилагая усилие параллельно пильному диску, и слегка нажимая на рукоятку,

опускайте ее до нижнего положения. После окончания пиления выключите пилу и дождитесь ПОЛНОЙ ОСТАНОВКИ

ПИЛЬНОГО ДИСКА перед тем как вернуть пильный диск в верхнее положение.

ВНИМАНИЕ: В процессе наклонного пиления может случиться, что отпиленная часть заготовки остановится напротив боковой

поверхности пильного диска. Если пильный диск поднимать в то время, пока он вращается, то эта часть заготовки может

зацепиться за зубья пильного диска, что приведет к его выбрасыванию с большой скоростью по касательной, а это очень

опасно

. Поэтому пильный диск должен подниматься только после полной остановки пилы.

При наклонном пилении всегда устанавливайте вспомогательный упор в левое положение, как показано

на рис. 13.

13.3. Комбинированное пиление.

Комбинированное пиление - это процесс, при котором пиление происходит одновременно под косым и наклонным

углами. Комбинированное пиление может осуществляться под углами, показанными в таблице 2.

13.4. Пиление алюминиевого профиля

При пилении алюминиевого профиля используйте деревянные бруски и

вставки для исключения деформации профиля

при пилении. Для снижения прилипания алюминиевой стружки к пильному диску при пилении алюминиевого профиля

применяйте смазку (натрите воском неподвижный пильный диск).

ВНИМАНИЕ: Не пытайтесь пилить толстые и круглые алюминиевые профили этой пилой. Она не предназначена

для этого. Толстый алюминиевый профиль может выскочить во время работы,

а круглый алюминиевый

профиль не может быть крепко закреплен в этой пиле.

13.5. Эта электропила тщательно отрегулирована на заводе-изготовителе, однако, в процессе эксплуатации может

потребоваться дополнительная регулировка.

13.5.1. Установка угла наклона 0°, (Рис. 22)

Ослабьте ручку фиксации угла наклона (26) вращением против часовой стрелки. Ослабьте стопорную гайку (30) и

поверните болт (31) на два-три оборота

против часовой стрелки так, чтобы пильный диск сместился вправо.

Установите прямой угол между плоскостями пильного диска и поворотного стола с помощью прямоугольного

треугольника, поворачивая болт(31) против часовой стрелки. Затем затяните шестигранную гайку (30) для крепления

болта.

Убедитесь в том, что указатель (27), Рис.18, показывает 0° на шкале наклона. В противном случае, ослабьте винт

крепления указателя и отрегулируйте его вновь.

13.5.2. Установка угла наклона 45°, (Рис. 22)

Устанавливайте угол 45° только после установки угла 0°. Для установки угла наклона 45° ослабьте ручку фиксации угла

наклона (26) вращением против часовой стрелки и переместите пильный диск влево до упора. Убедитесь в том, что

указатель шкалы наклона показывает 45°. В противном случае поворачивайте болт

(32) до достижения 45

указателем

шкалы наклона (22), Рис.18.

14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Перед началом любых ремонтных и сервисных работ убедитесь, что машина выключена и отсоединена от

розетки.

14.1. Замена пильного диска. (См. п.8.4.)

При пилении заготовок с затупленными режущими кромками пильного диска возникает повышенная нагрузка на двигатель и

передаточный механизм пилы, а также ухудшается качество распиленной поверхности. Пиление пильным

диском, имеющим

механические повреждения (трещины, сколы напаянных пластин и т.п.), может привести к травмам или поломке пилы.

Периодически проводите диагностику пильного диска и своевременно заменяйте его. Перед установкой нового пильного диска

необходимо проверить его целостность и соответствие техническим характеристикам для данного типа пилы. Установку и

демонтаж пильного диска производите

в соответствии с п. 8.4.

14.2. Замена угольных щеток, (Рис. 23 и 24)

Заменяйте угольные щетки, когда они изношены до 4,8 мм их длины. Щетки необходимо менять парами. Замену щеток (см.

Рис.23,24) для безопасной и надежной работы пилы необходимо проводить специалисту. Помните, что ремонт пилы должен

проводиться в условиях сервисных центров, с использованием только оригинальных запасных частей и расходных материалов.

15. РЕКОМЕНДУЕМЫЕ ПРИЕМЫ РАБОТЫ

15.1. Пиление плинтуса

С помощью торцово-усовочной пилы возможно пиление плинтуса. Две поверхности

заготовки плинтуса, которые прикрепляются к потолку (полу) и стене, при соединении

образуют угол 90°. У большинства потолочных плинтусов верхний задний угол (часть,

которая крепится к потолку) составляет 52°, а нижний задний угол (часть, которая

крепится

к стене) составляет 38°, как показано на Рис.25.

Помните, что углы плинтусов очень точные, и их трудно устанавливать, так как легко

может произойти смещение угла. После всех регулировок пилы рекомендуется

производить пробное пиление на ненужных заготовках. Кроме того, большинство стен в

помещениях не имеют углов точно 90°, следовательно, необходима точная подстройка

регулировок вашей

пилы.

Для пиления плинтусов и получения внешнего или внутреннего прямого угла (90°)

установите плинтус, прижав плашмя его широкую заднюю поверхность к поворотному

столу и придвинув к упору. Угол поворота стола следует установить на 31.6° влево или вправо, в зависимости от применения

плинтуса, а угол наклона пильного диска на 33.9° влево.

Изучив приведенную ниже

таблицу, Вы можете настроить Вашу пилу на пиление потолочных плинтусов с углами 52° и 38°,

(см. Рис.25.). Пиление напольного плинтуса (с такими же параметрами углов) производится по аналогии с потолочным,

учитывая его нижнее положении. Для пиления плинтусов с другими параметрами углов (не соответствующими Рисунку 25),

рекомендуем изучить соответствующую справочную или учебную литературу.

Рис.25
