12

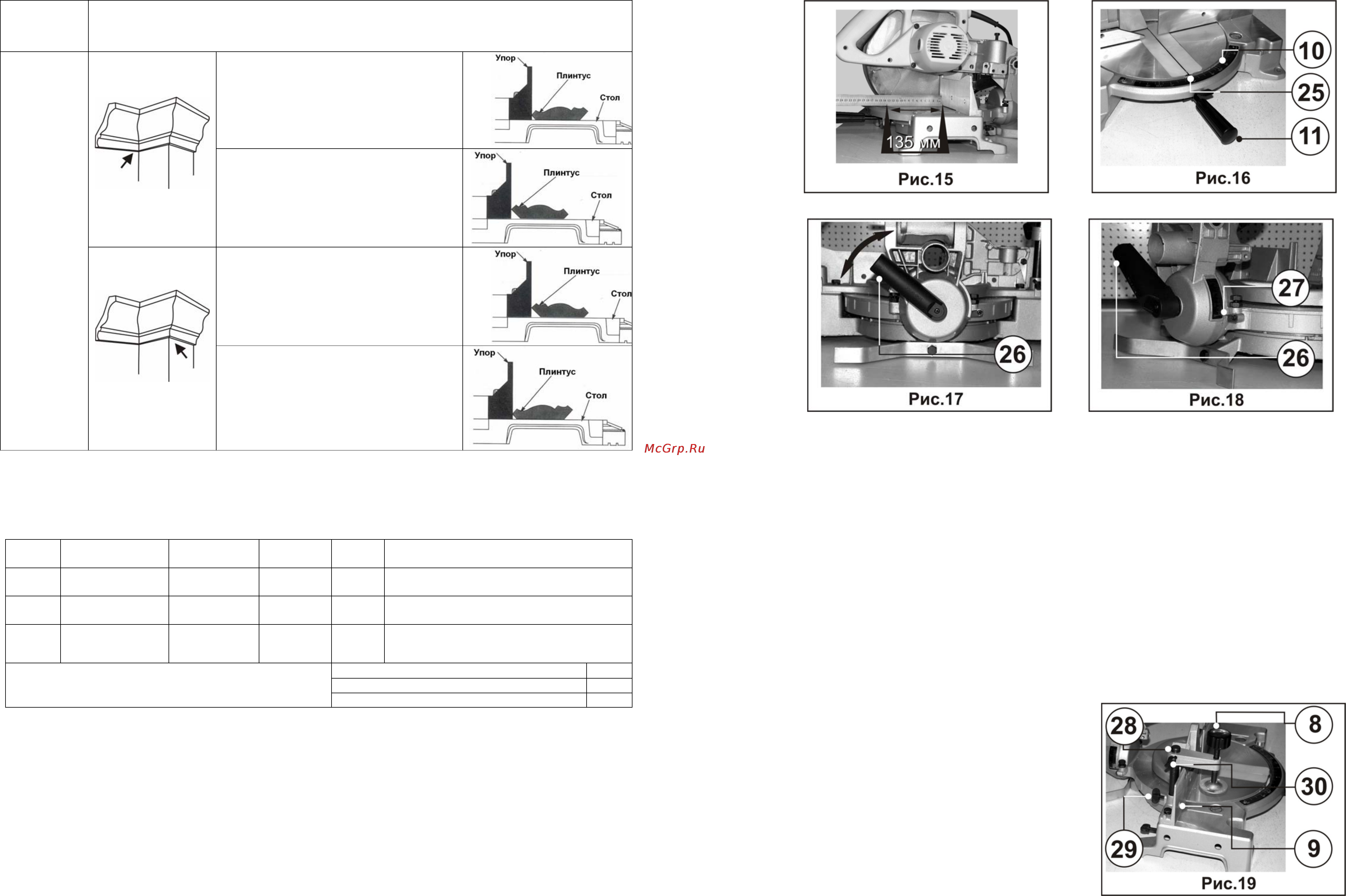

УГОЛ
НАКЛОНА
ПИЛЬНОГО
ДИСКА
ТИП ПИЛЕНИЯ
Левая сторона, внутренний угол
1. Верхний край плинтуса прижат к упору
2. Угол поворота стола 31.6° вправо
3. После пиления использовать левую
часть разрезанной заготовки
внутренний угол
Правая сторона, внутренний угол
1. Нижний край плинтуса прижат к упору
2. Угол поворота стола 31.6° влево
3. После пиления использовать левую
часть разрезанной заготовки
Левая сторона, внешний угол
1. Нижний край плинтуса прижат к упору
2. Угол поворота стола 31.6° влево
3. После пиления использовать праву часть
разрезанной заготовки
33.9°
влево
внешний
угол
Правая сторона, внешний угол
1. Верхний край плинтуса прижат к упору
2. Угол поворота стола 31.6° вправо
3. После пиления использовать правую
часть разрезанной заготовки
16. РЕКОМЕНДУЕМЫЕ ПИЛЬНЫЕ ДИСКИ «АТАКА» С ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ
Пильные диски изготовлены из высококачественной стали, что обеспечивает их долгий ресурс и высокое качество
пиления. Пильные диски предназначены для пиления твердых и мягких пород древесины, ДСП, пластиков, ламината и
алюминиевых профилей (см. ниже приведенную таблицу).
Код
Внешний
диаметр (мм)
Внутренняя
посадка (
мм)
Число
зубьев (Z)
Форма
зуба
Применение
7405 250 30 40 К
Черновое пиление древесины мягких и
твердых пород
12820 255 30 32 К
Черновое пиление древесины мягких и
твердых пород
7460 255 30 100 ТП
Пиление алюминиевых профилей, пластика,
MDF, различных плит, в том числе, с
покрытием
косой переменный К
трапециевидный Т
Форма зуба
плоский П
9
Регулировка осуществляется при полностью опущенной рукоятке. Расстояние от лицевой поверхности фронтального упора до
точки, где передняя кромка пильного диска выходит на пластину, должно быть приблизительно 135 мм, Рис.15. Поворачивая
пильный диск вручную, убедитесь, что пильный диск не касается какой-либо части нижней зоны при нахождении рукоятки в
нижнем положении.
11.2. Установка
косого угла, (Рис. 16)
Ослабьте ручку фиксации поворотного стола (11) поворотом ее на один оборот против часовой стрелки. Это позволит
поворотному столу вращаться свободно. Когда вы установите положение, при котором указатель (25) совпадет с требуемым
углом на шкале поворота стола (10), надежно зафиксируйте поворотный стол вращением ручки фиксации поворотного стола
(11) по часовой стрелке.
ВНИМАНИЕ:
Убедитесь, что рукоятка пилы полностью поднята при повороте поворотного стола.
11.3. Установка угла наклона пильного диска, (Рис. 17 и 18)
Положение пильного диска может меняться до 45° влево, только когда вспомогательный упор установлен в левое положение,
как показано на Рис.13. Для установки угла наклона ослабьте ручку фиксации угла наклона (26) на задней части пилы.
Наклоняйте
пильный диск влево до положения, в котором указатель (27) остановится напротив выбранного вами угла наклона
пильного диска. Крепко затяните ручку фиксации угла наклона (26).
ВНИМАНИЕ:
Установку угла наклона производите при полностью поднятой вверх рукоятке. После каждого изменения угла наклона
проверяйте затяжку ручки фиксации угла наклона.
12. УСТАНОВКА И КРЕПЛЕНИЕ ОБРАБАТЫВАЕМОЙ ЗАГОТОВКИ
12.1. Вертикальный зажим, (Рис. 19)
12.1.1.Для жесткого удержания заготовки всегда пользуйтесь
вертикальной струбциной (28). Вертикальная струбцина
устанавливается в отверстия фронтального упора. Вставьте стержень
вертикальной струбцины в отверстие фронтального упора (9) и
затяните винт (29) на задней стороне упора для крепления стержня.
Установите вертикальную струбцину в соответствии с размером и
формой заготовки и зафиксируйте ее с
помощью зажимного винта (30).
Установите заготовку между поворотным столом и фронтальным
упором в выбранном для пиления положении и закрепите ее с
помощью вертикального зажимного винта (8).
