Приложение для сервисного обслуживания экранов

Спецификация

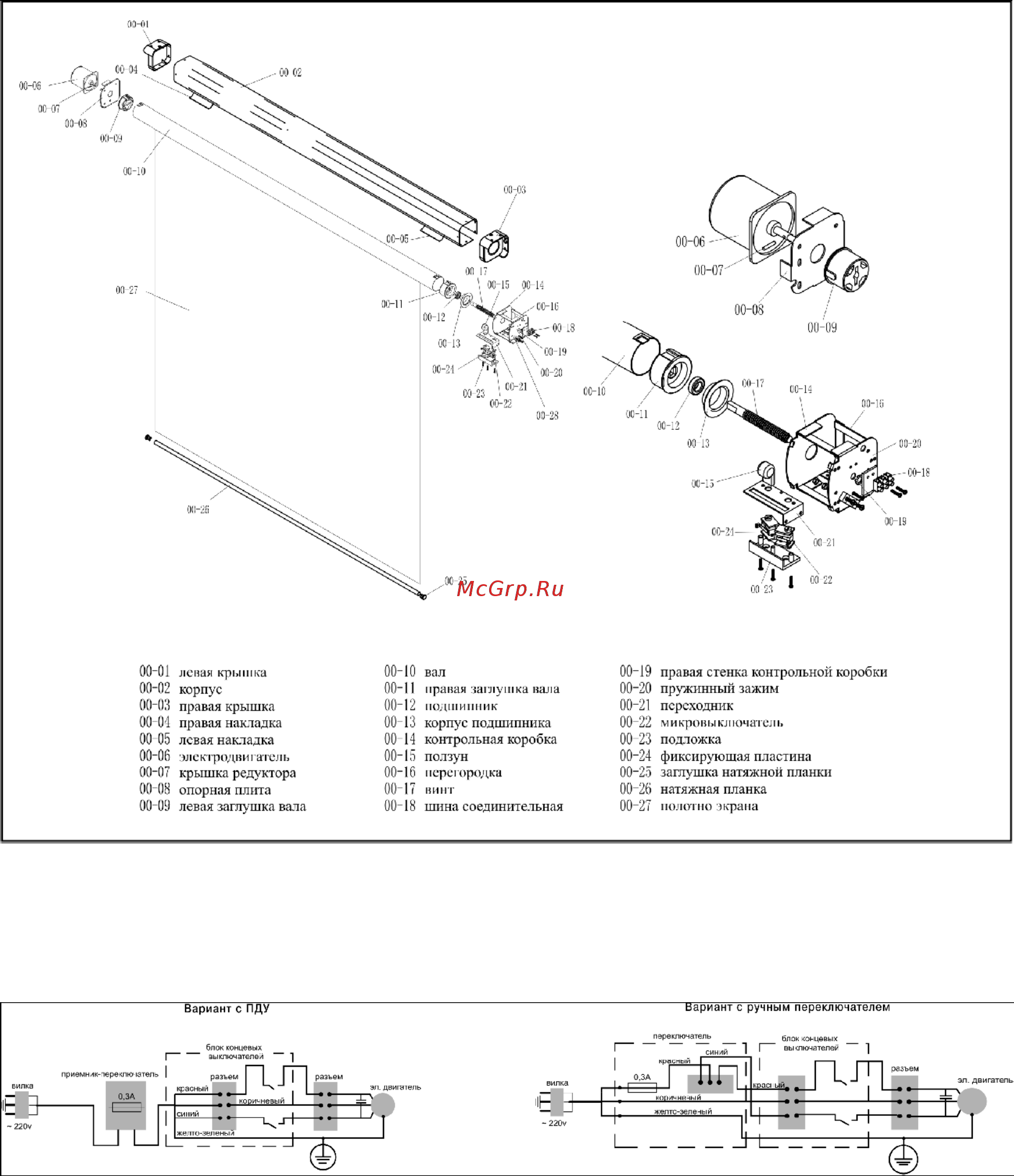

рис. 1

Электрическая схема

рис. 2

Регулировка концевых выключателей

(регулировка автоматической остановки полотна экрана в крайних положениях).

Блок концевых выключателей (рис. 3) находится в корпусе экрана за правой крышкой. Функция блока

концевых выключателей заключается в своевременном отключении электродвигателя экрана (рис. 1 поз.

00-06) при крайних положениях полотна экрана, достигается тем что при вращении вала (рис. 1 поз. 00-10)

на котором находится полотно экрана ползун (рис. 1 поз. 00-15) перемещаясь по резьбе винта (рис. 1 поз.

00-17) в крайних положениях полотна отключает электродвигатель нажимая на концевой выключатель №1

либо на концевой выключатель №2 (рис. 3). Доступ к регулировке концевых выключателей

осуществляется через прорез для полотна в корпусе экрана.

1. Ослабьте стопорный винт (рис. 3) блока концевых выключателей.
