5 ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ! Внешний вид телевизора и вид телевизора со стороны кожуха зависит от

модели устройства и на рисунке приведен схематически только для обозначения местопо-

ложения панелей управления и разъемов. Изображение панелей разъемов соответствует

Вашей модели и является фактическим.

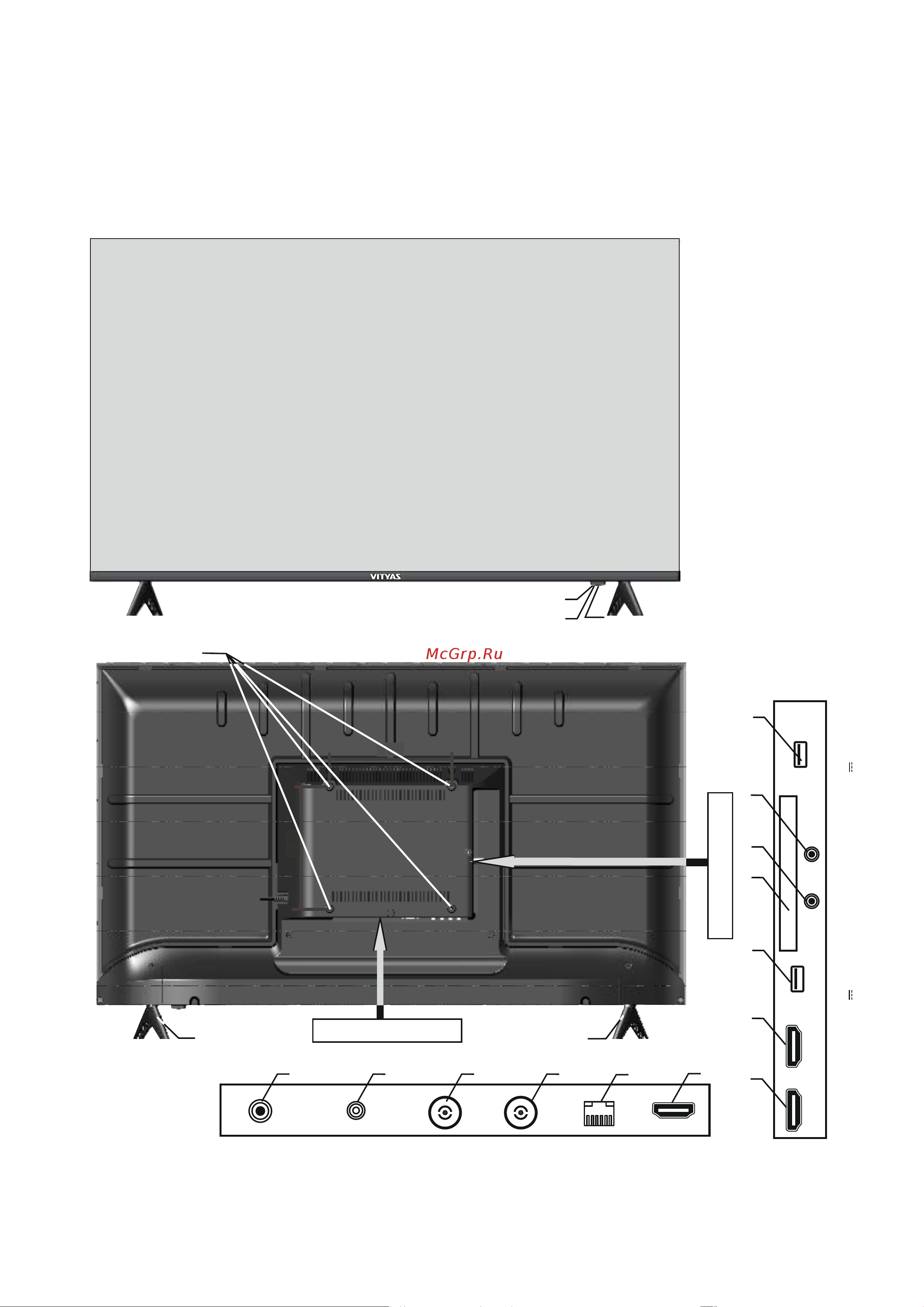

5.1 ВНЕШНИЙ ВИД ТЕЛЕВИЗОРА И ПАНЕЛИ РАЗЪЕМОВ

Панель разъемов

RJ45

4 5 6

7 8

RF IN

(T2)

RF IN

(S2)

COAXIAL

USB1

EARPHONE HDMI1

HDMI2 HDMI3

(ARC)

MINI AV/

YPbPr

L/R IN

USB2 MINI

YPbPr

5V 500mA 5V 500mA

1 – окно фотоприемника; 2 – индикатор режимов работы телевизора; 3 − кнопка-джойстик;

4 – коаксиальный цифровой выход звука COAXIAL; 5 – гнездо для подключения наушников EAR-
