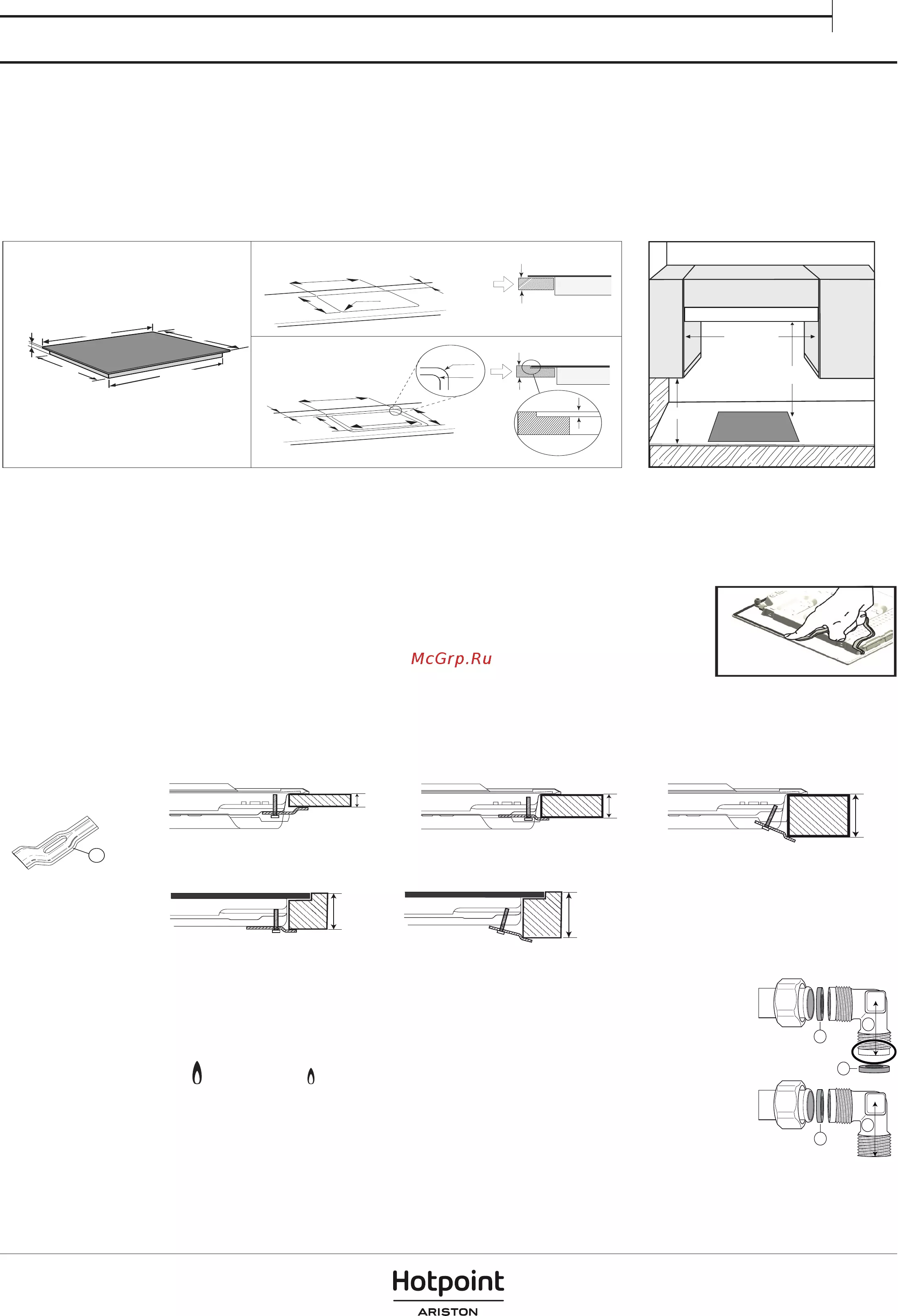

Hotpoint-Ariston HAGS 62F/WH [5/9] Монтаж

RU
   ,  
• При распаковке и установке прибора пользуйтесь защитными перчатками.
• Это изделие можно встраивать в столешницу толщиной от 20 до 40 мм, со стандартной установкой. Для скрытого монтажа 30 ÷ 48.
• Если под варочной панелью нет духовки, установите разделительную перегородку, размер которой должен примерно соответствовать
размеру проема в столешнице. Разделительная перегородка должна находиться ниже верхней поверхности столешницы на расстоянии
не более 150 мм, но в любом случае не менее 20 мм от нижней части варочной панели. Если под варочной панелью предполагается
установить духовку, то эта духовка должна быть оборудована системой охлаждения.
    
Стандартная установка
Скрытая установка
Перед использованием силикона необходимо выровнять варочную панель в нише по центру
7 mm
510 mm
596 mm
470 mm
550 mm
44 mm
483 mm
558 mm
Min. 70 mm
min 20 mm
max 40 mm
R= 8 mm
10 mm
min 30 mm
max 48 mm
513 mm
599 mm
558 mm
475 mm
R= 6,5 mm
R= 8 mm
+2
0
+2
0
Min. 70 mm
min. 600 mm
min. 420 mm
min. 650 mm
:   A      600   730 ,   B  
  530 .   “A“        ,   “B”
    400 .          , 
    

            
  ,    .
Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.
:        ,   
   .
Для крепления варочной панели используйте скобы (A), входящие в комплект поставки. Вставьте скобы в соответствующие отверстия (они
обозначены стрелкой) и закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).
Стандартная установка
20 mm
30 mm
40mm
Скрытая установка
30 mm
48 mm
A
    
• Подсоедините входящее в комплект поставки колено (A)* или (B)* ко входному патрубку варочной панели,
установив входящую в комплект поставки шайбу (C) в соответствии со стандартом EN 549.
*   (A)      (B)     .
• После подключения к системе подачи газа проверьте отсутствие утечек газа, пользуясь мыльным раствором.
После этого выполните розжиг горелок и для проверки стабильности пламени переведите ручки из
максимального положения в минимальное .
: Перед подсоединением снимите транспортировочную заглушку с трубопровода газовой плиты.
C
B
C
C
A
