Кабель питания от бортовой сети автомобиля (в комплекте
не поставляется)

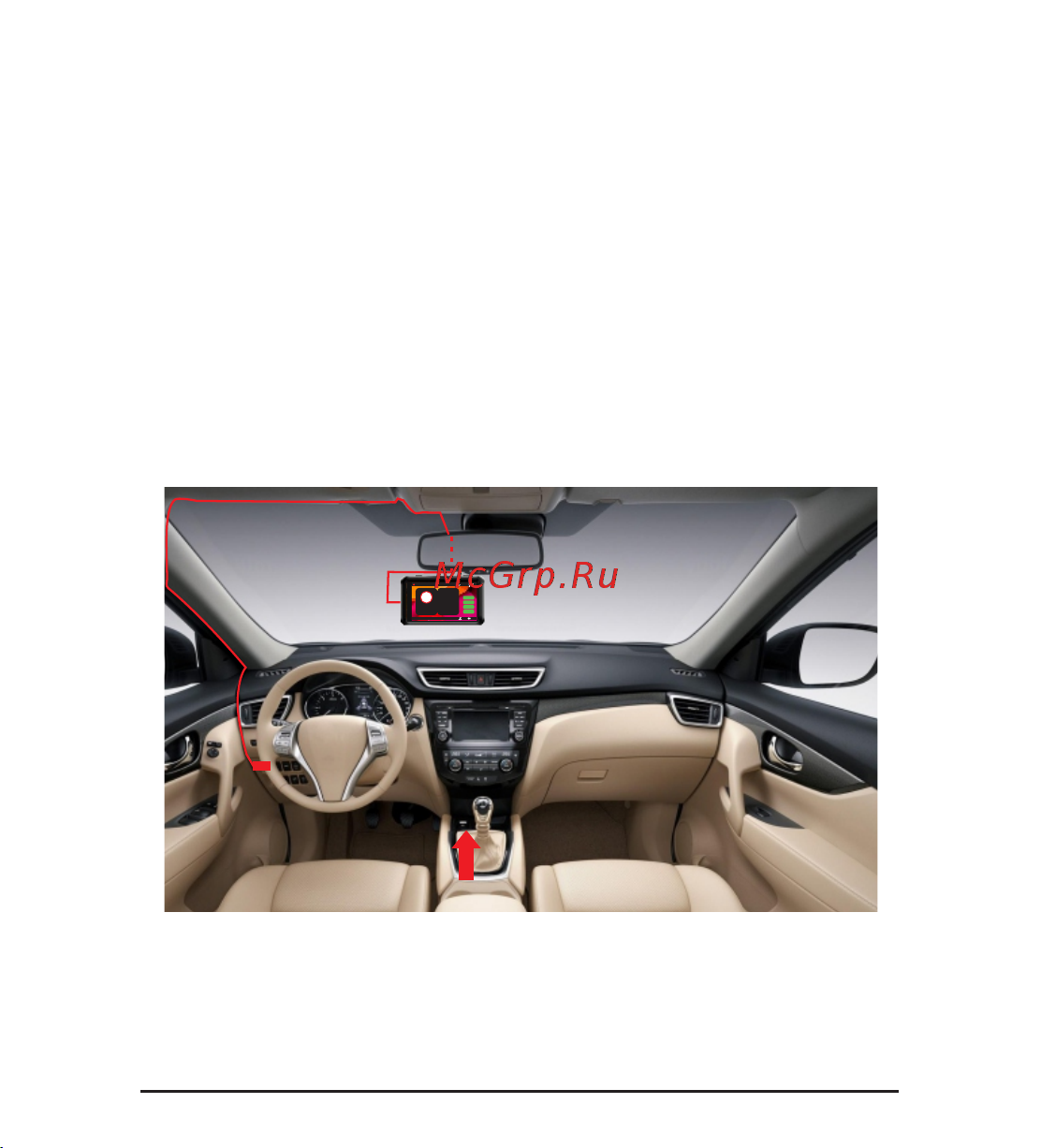

Проведите кабель питания к блоку предохранителя, как указано
на схеме ниже. Соедините кабель питания с блоком
предохранителя в соответствии с инструкцией:
- подсоедините кабель ACC к цепи питания (зажигание).
- подсоедините кабель GND(-) к массе автомобиля.
- подсоедините кабель питания BATT(+) к цепи, в которой
постоянно присутствует питание +12В.
FUSE BOX
БИНАР
10:12:55
