Atmor Enjoy 100 5 кВт, кухня [5/6] Монтаж
![Atmor Enjoy 100 5 кВт, кухня [5/6] Монтаж](/views2/1725472/page5/bg5.png)

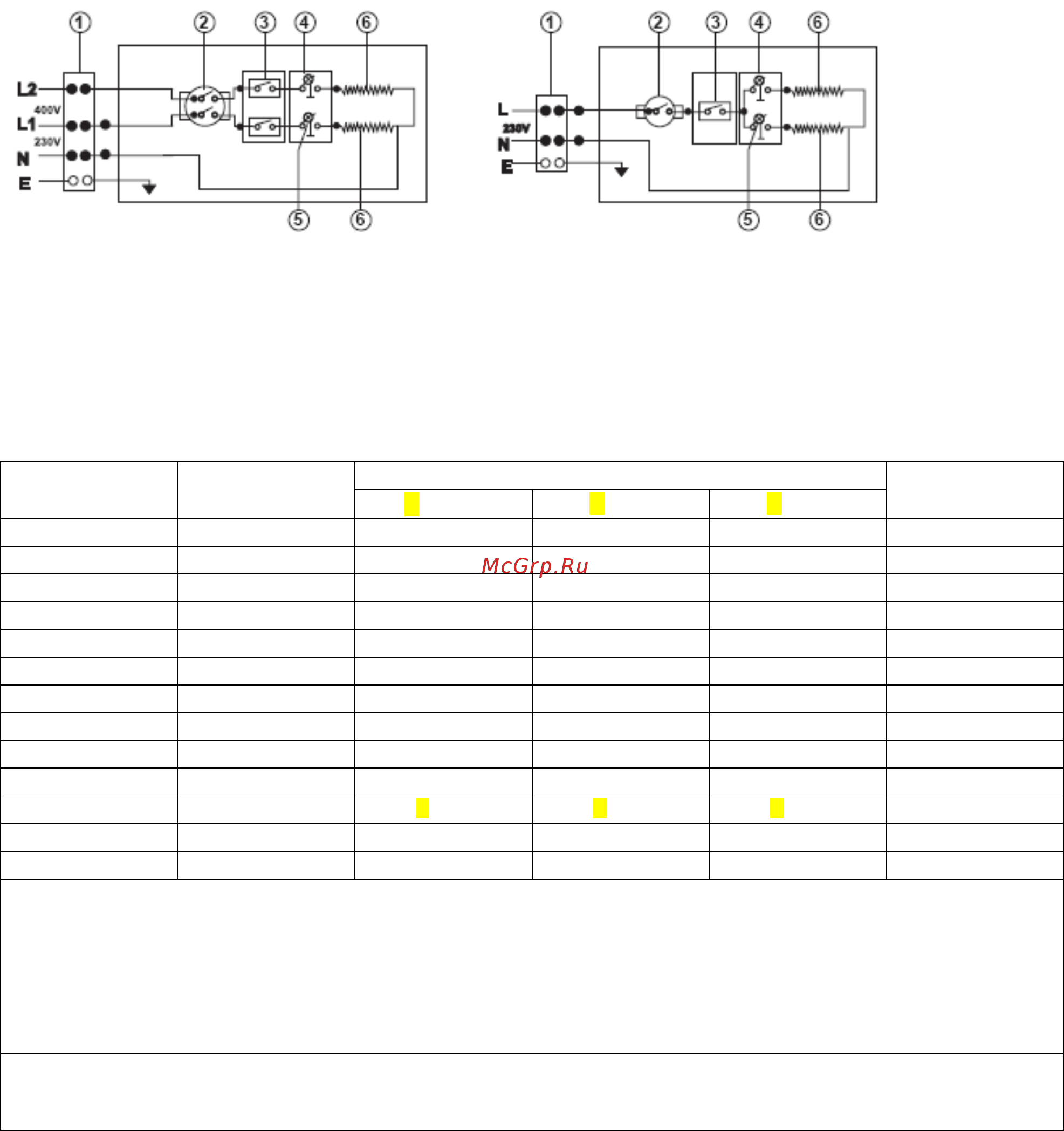

Монтаж
Двухфазная версия
Однофазная версия
При однофазном подключении L1 и L2 перемкнуть.
1. Блок выводов
2. Термостат
3. Микропереключатели
4. Поворотный переключатель
- Настройка 0: выкл.
- Настройка 1: низкий уровень
- Настройка 2: высокий уровень
5. Индикатор
6. Нагревательные элементы
Таблица 1. Электрическая нагрузка
Модель
Потребляемая
мощность
Сила тока (А)
Размер кабеля
(мм
2
)
1Ф 220 В
1Ф 230 В 1Ф 240 В
ENJOY 100
2 кВт
9,1
8,7
8,3
2,5
ENJOY 100
3,3 кВт
13,6
13,0
12,5
2,5
ENJOY 100
3,5 кВт
15,0
14,3
13,7
2,5
ENJOY 100
3,6 кВт
16,3
15,6
15,0
2,5
ENJOY 100
4,5 кВт
20,5
19,5
18,8
2,5–4,0
ENJOY 100
5,5 кВт
25
23,9
22,9
4–6
ENJOY 100
6,5 кВт
29,5
28,2
27,0
4,0–6,0
ENJOY 100
7,5 кВт
34,1
32,6
31,3
4,0–6,0
ENJOY 100
8,5 кВт
38,6
37,0
35,4
6,0–10,0
ENJOY 100
9,5 кВт
43,2
41,3
39,6
6,0–10,0
3Ф 220 В 3Ф 230 В 3Ф 240 В
ENJOY 100
8,5 кВт
12,9
12,3
11,8
2,5
ENJOY 100
9,5 кВт
14,4
13,7
13,2
2,5
Устойчивость к давлению воды 0,3–7 бар (5–100 psi)
Автоматическое включение под действием давления воды
Стандартные впускные и выпускные соединения диаметром ½"
Ввод силового кабеля сверху справа
Впуск холодной воды снизу справа
Размеры водонагревателя: высота 381 мм, ширина 215 мм, глубина 77 мм
