ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ГАЗОСНАБЖЕНИЯ
ВНИМАНИЕ! ПОДКЛЮЧЕНИЕ К ГАЗУ ДОЛЖНО ОСУЩЕСТВЛЯТЬСЯ КВАЛИФИЦИ-
РОВАННЫМИ СПЕЦИАЛИСТАМИ ГАЗОВОЙ СЛУЖБЫ. О ПОДКЛЮЧЕНИИ ВАШЕГО
ОБОРУДОВАНИЯ ДОЛЖЕН БЫТЬ СОСТАВЛЕН СПЕЦИЛЬНЫЙ АКТ, КОПИЯ КОТОРОГО
ДОЛЖНА ОСТАТЬСЯ У ВАС. НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ ПРЕДСТАВЛЯЕТ СОБОЙ
УГРОЗУ ДЛЯ ПОТРЕБИТЕЛЯ И ЛИШАЕТ ПРАВО НА ОБСЛУЖИВАНИЕ В АВТОРИЗО-
ВАННОМ СЕРВИСНОМ ЦЕНТРЕ.
ВНИМАНИЕ! ПОСЛЕ ПОДКЛЮЧЕНИЯ ОБЯЗАТЕЛЬНО ПРОВЕРЬТЕ ВСЕ СОЕДИНЕ-
НИЯ С ПОМОЩЬЮ СПЕЦИАЛЬНОГО СПРЕЯ ИЛИ МЫЛЬНОГО РАСТВОРА НА ПРЕДМЕТ
УТЕЧЕК. ВКЛЮЧЕНИЕ ПОВЕРХНОСТИ ДО ОКОНЧАНИЯ ПРОВЕРКИ ЗАПРЕЩЕНО.
ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ ПРОВЕРКУ УТЕЧЕК ПРИ ПОМОЩИ ОТ-
КРЫТОГО ОГНЯ.
ВНИМАНИЕ! ПЕРЕМЕЩЕНИЕ ПРИБОРА С ПОДКЛЮЧЕННЫМ ГАЗОВЫМ СОЕДИНЕНИ-
ЕМ МОЖЕТ ПРИВЕСТИ К УТЕЧКЕ ГАЗА.
При подключении к системе газоснабжения пользуйтесь жесткой металлической трубой и муфтами,
или посредством гибкой трубы из нержавеющей стали, соответствующими действующим нормам.
Проследите за тем, чтобы используемые гибкие металлические трубы не входили в контакт с под-
вижными частями, кабелями, не были зажаты и не были повреждены. Магистральная труба прибора
имеет резьбу ½ дюйма, расположение трубы зависит от модели прибора. Выполняйте подключе-
ние, не оказывая чрезмерного силового воздействия на варочную поверхность.
ПОДКЛЮЧЕНИЕ К БАЛЛОННОМУ (СЖИЖЕННОМУ) ГАЗУ

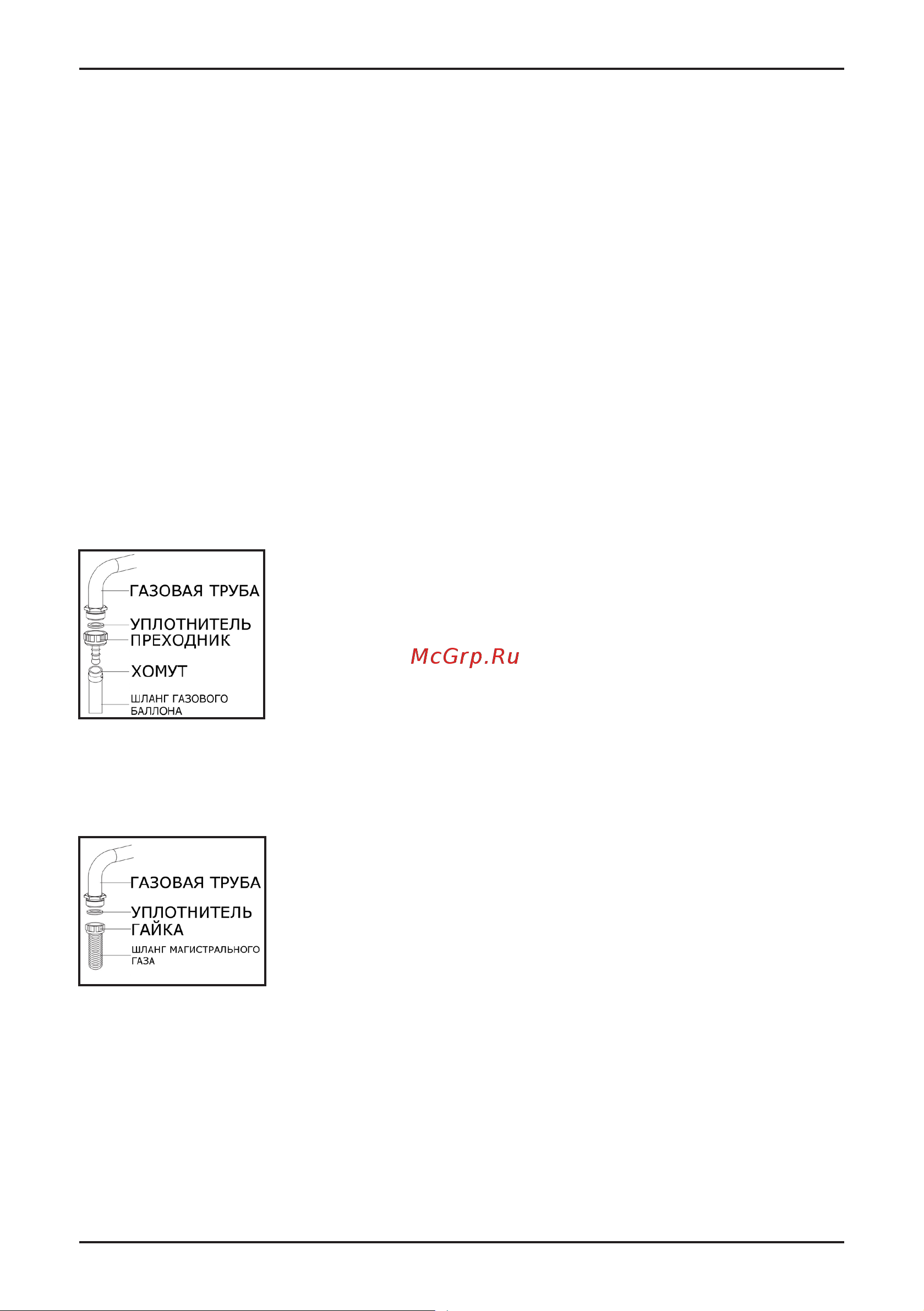

Для подключения к газовому баллону установите хомут на шланг газо-
вого баллона. Установите переходник в гибкий шланг газового баллона,
предварительно нагрев конец шланга в кипящей воде. Зафиксируйте
хомут на конце шланга и закрутите фиксирующий винт хомута при по-
мощи инструмента. Установите прокладку в переходник (как показано на
рисунке) и закрутите гайку переходника на резьбе магистральной трубы
прибора.
ВНИМАНИЕ! ПРИ ПОДКЛЮЧЕНИИ К БАЛЛОННОМУ ГАЗУ ИСПОЛЬЗУЙТЕ ГАЗОВЫЙ
РЕДУКТОР, РЕКОМЕНДОВАННЫЙ СПЕЦИАЛИСТАМИ ГАЗОВОЙ СЛУЖБЫ. ИСПОЛЬ-
ЗУЙТЕ ТОЛЬКО СЕРТИФИЦИРОВАННОЕ ГАЗОВОЕ ОБОРУДОВАНИЕ.
ПОДКЛЮЧЕНИЕ К МАГИСТРАЛЬНОМУ ГАЗУ
Для подключения к магистральному газу установите прокладку в гайку
на конце шланга. Закрутите гайку шланга на резьбу магистральной трубы
прибора, проверьте соединение на предмет утечки газа.
Подключите ваш прибор к магистральному газовому крану, используя
наиболее короткий путь. Для безопасности шланг должен иметь длину
мин. 40 см, макс. 125 см.
Проверьте соединение на предмет утечки газа, для этого можно использовать специальный спрей
или мыльный раствор.
В случае если установка духового шкафа не предусмотрена и есть свободный доступ к нижней
части варочной поверхности, то в таком случае необходимо использовать деревянную панель, рас-
стояние между прибором и панелью должно составлять минимум 30 мм (см. рис. на стр. 9).
В случае если под варочной панелью устанавливается духовой шкаф, убедитесь, что газовый шланг
не касается духового шкафа, острых краев, не имеет перегибов или спутываний.
