12

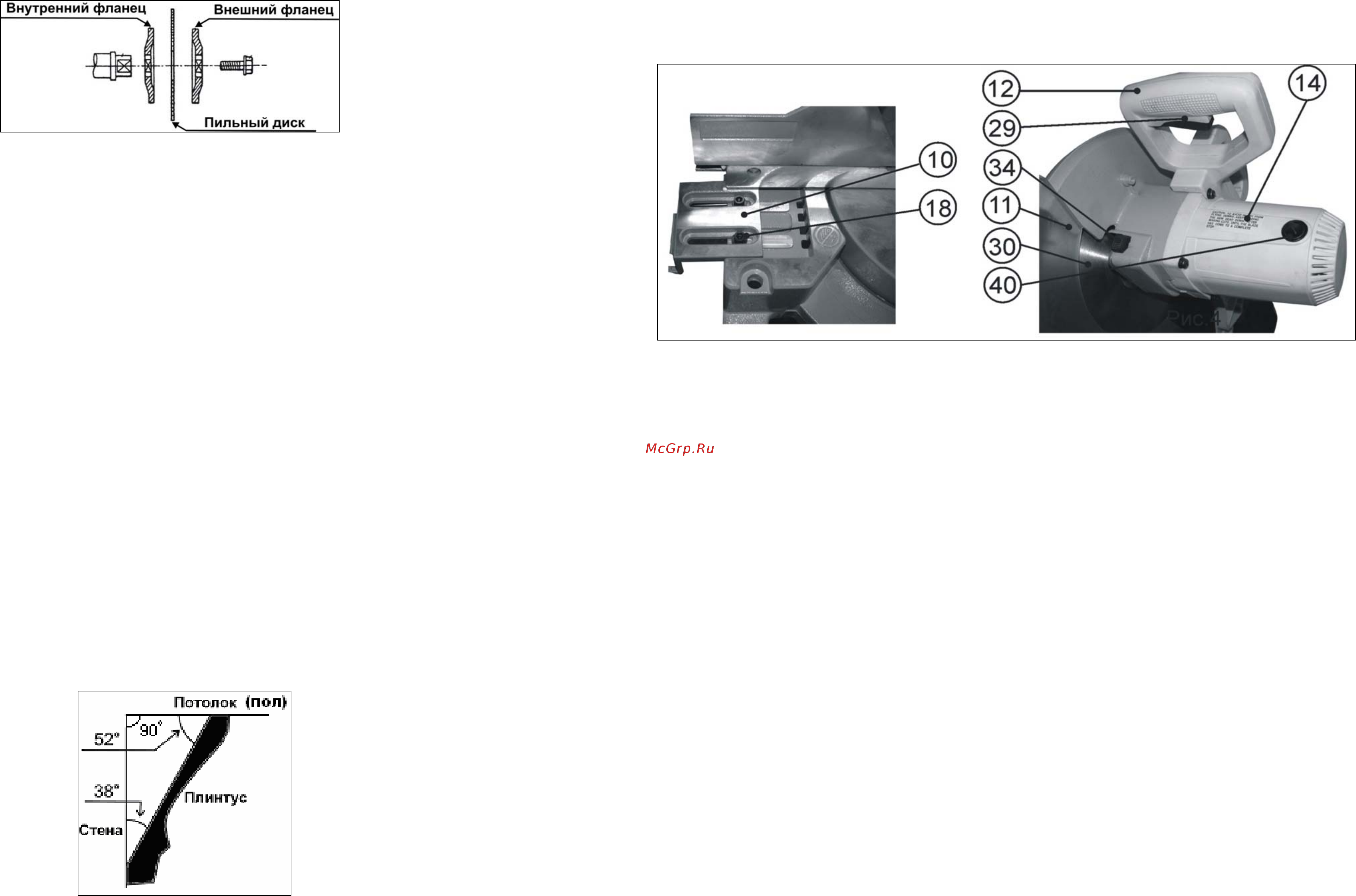

14.2. Установка пильного диска
14.2.1. Установите пильный диск в соответствии с последовательностью, указанной Рис.13 так, чтобы зубья
пильного диска были направлены вниз в передней части пилы, Рис.2. Затяните болт крепления (39), Рис.12,
вращением против часовой стрелки, придерживая в нажатом положении кнопку фиксации (34) пильного диска
(30), Рис. 8.
Рис. 13
15. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ:
Перед началом любых ремонтных и сервисных работ убедитесь, что пила отключена от розетки
электросети.
15.1. Замена угольных щеток
Заменяйте угольные щетки, когда они изношены до 4,8 мм их длины. Щетки необходимо менять парами. Для
этого необходимо выкрутить два щёткодержателя (40) на крышке корпуса электродвигателя (14), Рис.8,
извлечь и
заменить щётки (входят в комплект поставки (Ж), Рис.1).
Для безопасной и надежной работы пилы замену щеток должен проводить специалист. Помните, что ремонт
пилы должен проводиться в условиях сервисных центров с использованием только оригинальных запасных
частей и расходных материалов.
16. РЕКОМЕНДУЕМЫЕ ПРИЕМЫ РАБОТЫ
16.1. Пиление плинтуса
С помощью торцово-усовочной пилы возможно пиление
плинтуса. Две поверхности заготовки плинтуса,
которые прикрепляются к потолку (полу) и стене, при соединении образуют угол 90°. У большинства
потолочных плинтусов верхний задний угол (часть, которая крепится к потолку) составляет 52°, а нижний
задний угол (часть, которая крепится к стене) составляет 38°, как показано на Рис.14.
Помните, что углы плинтусов очень точные, и
их трудно устанавливать, так как легко может произойти
смещение угла. После всех регулировок пилы рекомендуется производить пробное пиление на ненужных
заготовках. Кроме того, большинство стен в помещениях не имеют углов точно 90°, следовательно,
необходима точная подстройка регулировок вашей пилы.
Для пиления плинтусов и получения внешнего или внутреннего прямого угла (90°) установите плинтус,
прижав
плашмя его широкую заднюю поверхность к поворотному столу и придвинув к упору.
Угол поворота стола следует установить на 31.6° влево или вправо, в зависимости от применения плинтуса,
а угол наклона пильного диска - на 33.9° влево.
Изучив приведенную ниже таблицу, вы можете настроить пилу на пиление потолочных плинтусов с углами
52° и 38°, (см. Рис
.14.). Пиление напольного плинтуса (с такими же параметрами углов) производится по
аналогии с потолочным, учитывая его нижнее положении. Для пиления плинтусов с другими параметрами
углов (не соответствующими Рис. 14), рекомендуем изучить соответствующую справочную или учебную
литературу.
Рис.14
9
11.5. Включение
ВНИМАНИЕ:
Перед включением вилки шнура питания пилы в розетку, всегда нужно удостовериться в том, что
кнопка включения (29) правильно действует и возвращается в позицию «Выкл.» при её отпускании.
11.5.1. Включение пилы осуществляется нажатием кнопки включения (29), расположенной на рукоятке пилы
(12), Рис.8.
11.5.2. Перед нажатием на кнопку включения (29)
убедитесь, что пильному диску (30) ничто не мешает, и он
имеет свободное вращение, Рис. 8.
Рис. 7 Рис. 8
12. РЕГУЛИРОВКА
Пила точно отрегулирована на заводе-изготовителе, но при транспортировке регулировочные винты могут
ослабнуть, и точность установок нарушиться.
ВНИМАНИЕ: Перед регулировкой узлов и механизмов пилы отключите вилку шнура электропитания
пилы из питающей розетки.
12.1 Регулировка угла наклона пиления 90
0
, Рис. 9
12.1.1. Установите заготовку, отрегулируйте угол наклона пиления 90
0
(см.раздел 11.3 - Установка на
выбранный угол наклонного пиления). Выполните пробное пиление и произведите инструментальное
измерение результата пиления. При необходимости произведите повторную регулировку угла наклона
пиления.
12.1.2. Для регулировки положения 90
0
ослабьте винт фиксации наклона пилы (19), приведите пилу в
крайнее правое положение, ослабьте стопорную гайку регулировочного болта (32), Рис.9 и, используя
угольник, установите угол 90
0
пильного диска относительно поворотного стола (5), Рис.2, вращением
регулировочного болта (32). Затяните стопорную гайку регулировочного болта (32), Рис.9.
12.1.3. Выполните пробное пиление, произведите инструментальный контроль результата пиления. При
необходимости повторите регулировку угла наклона.
12.1.4. По достижению необходимого результата регулировки, ослабьте установочный винт (25) указателя
(21), совместите стрелку указателя (21) с делением 0
0
по шкале угла наклона пиления (24). Зафиксируйте
установочный винт (25) указателя (21).
12.2. Регулировка угла наклона пиления 45
0
, Рис. 9
12.2.1. Выполните пробное пиление и произведите инструментальное измерение результата пиления. При
необходимости произведите повторную регулировку угла наклона пиления.
12.2.2. Для регулировки положения 45
0
ослабьте винт фиксации наклона пилы (31), приведите пилу в
крайнее левое положение, ослабьте стопорную гайку болта (31) и, используя угломер, вращением болта (31)
установите угол 45
0
пильного диска относительно поворотного стола (5), Рис.2. Затяните стопорную гайку
регулировочного болта (31), Рис.9.
12.2.3. Выполните пробное пиление, произведите инструментальный контроль результата пиления. При
необходимости повторите регулировку угла наклона.
12.3 Регулировка угла 90
0
при пилении торцов Рис. 10
12.3.1. Выполните пробное пиление, произведите инструментальный контроль результата пиления. При
необходимости повторите регулировку угла 90
0
.
12.3.2. Отключите пилу (отсоедините вилку шнура электропитания пилы от питающей розетки, ослабьте
четыре установочных болта (33) фронтального упора (22).
12.3.3. Не нажимая кнопку включения (29), опустите рукоятку пилы (12), Рис.8, и с помощью угольника,
смещая фронтальный упор (22), установите между фронтальным упором (22) и пильным диском угол 90
0
.
