12.3.4. Закрепите фронтальный упор (22), затянув установочные болты упора (22).
12.3.5. Выполните пробное пиление и произведите инструментальное измерение результата пиления. При
необходимости повторите регулировку в соответствии с п.п. 12.3.2.-12.3.4.

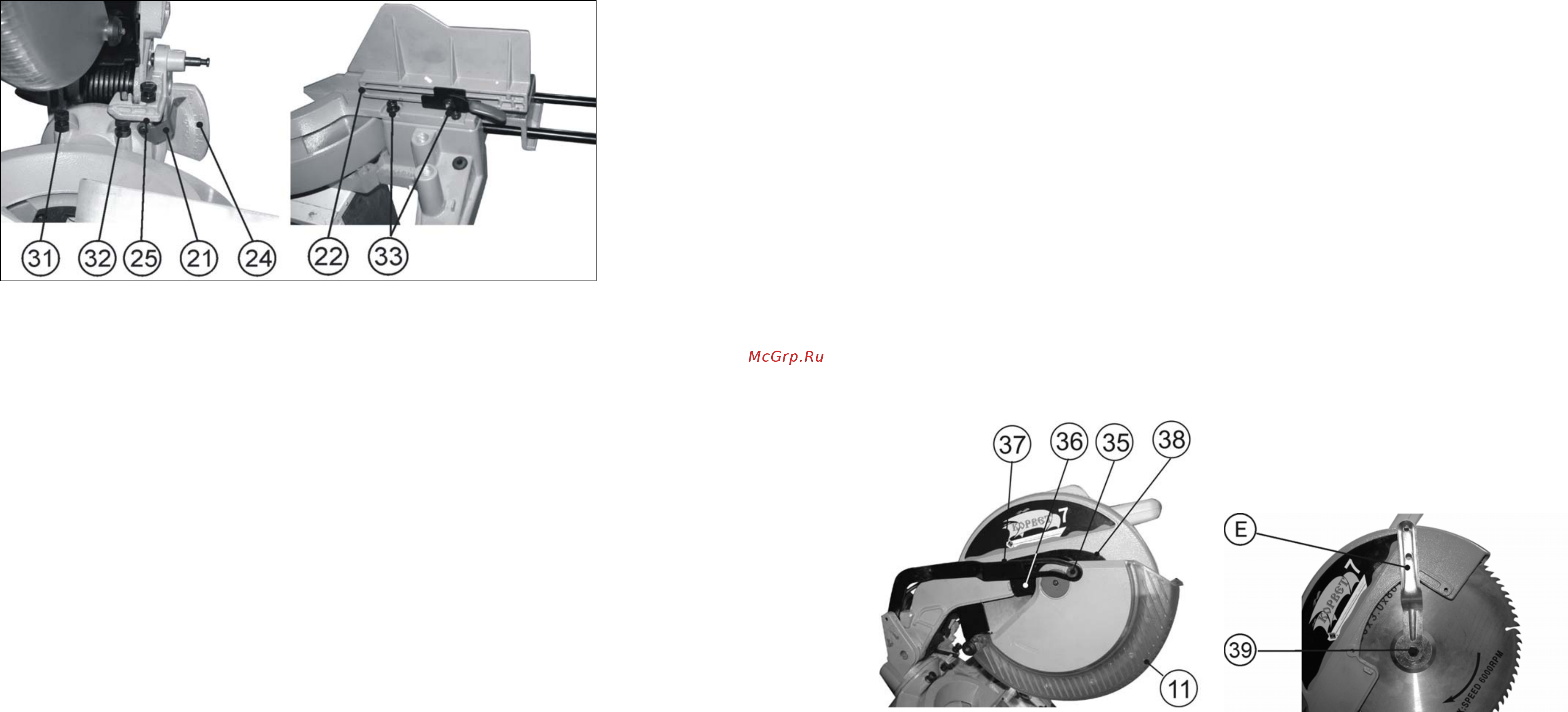

Рис. 9 Рис. 10
12.4. Защитный кожух, Рис.8
При опускании рукоятки пилы (12) защитный кожух (11) поднимается автоматически. Кожух возвращается в
исходное положение, закрывая пильный диск (30) , когда рукоятка пилы (12) поднята.
НИКОГДА НЕ СНИМАЙТЕ ЗАЩИТНЫЙ КОЖУХ И НЕ ДЕРЖИТЕ ЕГО ОТКРЫТЫМ.
В интересах собственной безопасности всегда держите защитный кожух (11) в исправном состоянии. При
любой неисправности защитного кожуха (11) его
следует немедленно его заменить.
НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ПИЛУ С НЕИСПРАВНЫМ ЗАЩИТНЫМ КОЖУХОМ.
Когда прозрачная часть защитного кожуха (11) загрязнится, запылится опилками, так что заготовка будет
плохо видна, выключите пилу из розетки, дождитесь полно остановки пильного диска (30) и осторожно
очистите защитный кожух (11) влажной тряпкой. Не используйте растворители или любые очистители,
выработанные на
основе бензина, для очистки пластмассовых поверхностей.
13. ОСНОВНЫЕ ОПЕРАЦИИ
13.1. Наклонное пиление
С помощью этой пилы можно пилить с левым наклоном под углом от 45° до 90° градусов.
Отпустите винт фиксации угла наклона (19) и установите заданный угол наклона. Для его сохранения снова
затяните винт фиксации угла наклона (19). Зажмите заготовку вертикальной струбциной (4), Рис.2.
Нажмите
на кнопку включения (19) и дождитесь, пока пильный диск (30) наберет максимальную скорость. Прилагая
усилие в плоскости вращения пильного диска (30), нажимайте на рукоятку пилы (12), опускайте её до нижнего
положения, но, при этом, не форсируйте процесс пиления. После окончания распила выключите пилу и
дождитесь ПОЛНОЙ ОСТАНОВКИ ПИЛЬНОГО ДИСКА перед тем, как вернуть рукоятку
пилы (12) в верхнее
положение, Рис.8.
ВНИМАНИЕ: В процессе наклонного пиления может случиться, что отпиленный кусок остановится
напротив боковой поверхности пильного диска. Если пильный диск поднимать в то время, пока он
вращается, то этот кусок может зацепиться за зубья пильного диска, что приведет к его
выбрасыванию с большой скоростью. Это очень
опасно, поэтому пильный диск должен подниматься
только после полной остановки пилы.
13.2. Косое пиление
13.2.1. Пила позволяет производить поперечное пиление под углом 90
0
и косое пиление до 45
0
влево и
вправо. Для выполнения косого пиления необходимо ослабить винт фиксации поворотного стола (7),
повернуть поворотный стол (5), Рис.2, до нужного угла за рукоятку винта фиксации поворотного стола (7) и
зафиксировать данное положение винтом фиксации поворотного стола (7), Рис.2. При длительной работе с
одним заданным углом периодически проверяйте точность установки, так как винт фиксации
поворотного
стола (7), Рис.2, может ослабнуть.
13.2.2. Для удобства работы предусмотрены фиксированные положения установки углов пиления на углы,
отличающиеся от угла 90
0
на величину 0
0
; 15
0
; 22,5
0
; 31,6
0
; 45
0
. При установке перечисленных величин
необходимо выполнить пункт 10.2.
13.3. Комбинированное пиление
Комбинированное пиление - это процесс, при котором пиление происходит одновременно под косым и
наклонными углами. Комбинированное пиление может осуществляться под наклонными углами 45
0
- 90
0
влево и косыми углами
90
0
± 45
0
влево или вправо.
11
ВНИМАНИЕ! При выполнении любого пиления не забывайте фиксировать пилу в заданных углах
винтом фиксации наклона пилы и винтом фиксации поворотного стола.
13.4. Пиление алюминиевого профиля
При пилении алюминиевого профиля используйте деревянные бруски и вставки для исключения деформации
профиля. Для уменьшения прилипания алюминиевой стружки к пильному диску
при работе с профилем
применяйте смазку. Натрите воском неподвижный пильный диск.
ВНИМАНИЕ: Не пытайтесь пилить массивные или круглые алюминиевые заготовки на этой пиле - она не
предназначена для этого.
14. ЗАМЕНА ПИЛЬНОГО ДИСКА
Торцово-усовочная пила КОРВЕТ 7 комплектуется пильным диском ф305 х 30
ПРЕДУПРЕЖДЕНИЕ: Перед снятием или установкой пильного диска, прежде всего
, убедитесь в том,
что пила отключена, и вилка шнура питания пилы отсоединена от питающей розетки.
14.1. Снятие пильного диска
14.1.1. Выкрутите установочный винт (35) и опустите вниз рычаг (37).
14.1.2. Выкрутите два установочных винта (36) на пластине (38) и снимите защитный кожух (11), Рис.11.
14.1.3. Нажмите на кнопку фиксации пильного диска (34), Рис.8. Используя входящий в комплект к
пиле ключ
(Е), Рис.1, отверните болт крепления пильного диска (39), Рис.12, поворачивая его по часовой стрелке (при
этом, пильный диск не должен вращаться). Снимите внешний фланец и пильный диск, Рис.13.
Помните, что твердосплавные напайки на зубьях пильного диска хрупкие. Обращайтесь с пильным
диском крайне внимательно, избегая ударов по напайкам, падений пильного
диска.
Перед установкой пильного диска на пилу внимательно осмотрите каждую напайку. На них не должно
быть трещин, сколов. После установки пильного диска при включении не следует стоять в плоскости
вращения пильного диска.
Рис. 11 Рис. 12
ПРЕДУПРЕЖДЕНИЕ: Запрещается применять пильные диски, не соответствующие техническим
характеристикам пилы.
