38 39
руководство пользователя
ЛАЗЕРНЫЙ
НИВЕЛИР
RU
руководство пользователя
ЛАЗЕРНЫЙ
НИВЕЛИР
RU
XLiner 360 G XLiner 360 G
2) Компенсатор заблокирован – для построения плоскостей и
линий с произвольным углом наклона.
Переведите движок блокиратора в положение OFF .
Компенсатор заблокирован. Индикатор питания горит красным.
Чтобы включить прибор, нажмите и удерживайте кнопку
в течение 3 секунд.
Последовательными кратковременными нажатиями
включите необходимые для работы лазерные излучатели.
Включенные лазерные излучатели в данном режиме мигают
каждые 5 сек.
Однократное нажатие кнопки включает/выключает режим
работы с детектором. При включении индикатор импульсного
режима горит красным.
Для выключения прибора однократно нажимайте кнопку
до тех пор, пока все лазерные линии не будут отключены.
Внимание! Для увеличения времени работы, а также для
уменьшения риска непреднамеренного ослепления следует
выбирать минимально необходимое количество включенных
лазерных модулей. При работе вблизи объектов или воздушных
потоков отличающихся по температуре от окружающей среды
из-за неоднородности атмосферы возможно дрожание лазерной
линии. При увеличении расстояния эффект усиливается.
С увеличением расстояния ширина лазерной линии
увеличивается. Разметку следует производить по оси лазерной
линии. Для получения максимальной точности используйте
средний участок лазерной линии.
Следует учитывать, что форма лазерных линий на поверхности
объекта (например, на стенах, перекрытиях и пр.) зависит от
кривизны и наклона поверхности по отношению к лазерной
плоскости.

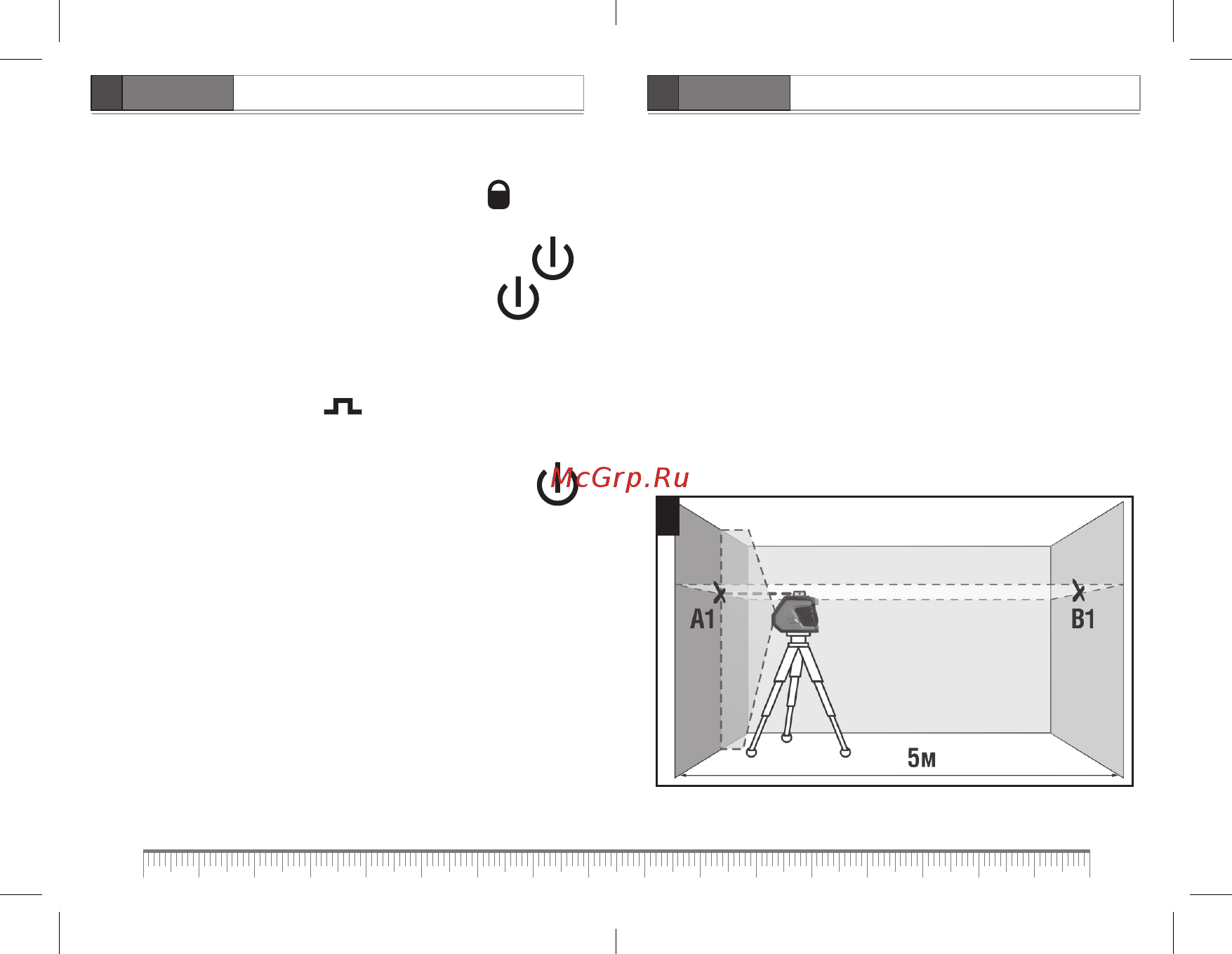

ПРОВЕРКА ТОЧНОСТИ
Проверка горизонтали
Для проверки необходимы 2 параллельные вертикальные стены
расположенные друг напротив друга на расстоянии 5 м.
1. Установите прибор максимально близко к стене A(см. рис.A).
Разблокируйте компенсатор и включите вертикальный и
горизонтальный излучатели. Разверните прибор излучателями
в сторону стены А, чтобы пересечение лазерных линий на стене
располагалось напротив прибора. Отметьте положение точки
пересечения лазерных линий меткой А1. На стене B напротив
прибора отметьте точку B1.
2. Поверните прибор на 90°, измерьте отклонение оси луча
от отметки В1 (см. рис.B). Если отклонение превышает 1 мм –
обратитесь в сервисный центр.
3. Повторите пункт 2 еще 2 раза, поворачивая прибор в одном
направлении.
A
