Liebherr GP 2433-20 001 [7/16] Установка в кухонную стенку

Liebherr GP 2433-20 [7/16] Установка в кухонную стенку

u

Выкрутите опорный палец

Fig. 6 (9)

и вкрутите на проти-

воположной стороне (с моментом 4 Нм).

u

Снова установите крышку

Fig. 6 (7)

на стороне опорного

пальца: насадите сзади, защелкните спереди.

u

Установите крышку

Fig. 6 (8)

на противоположной

стороне: насадите сзади, защелкните спереди.

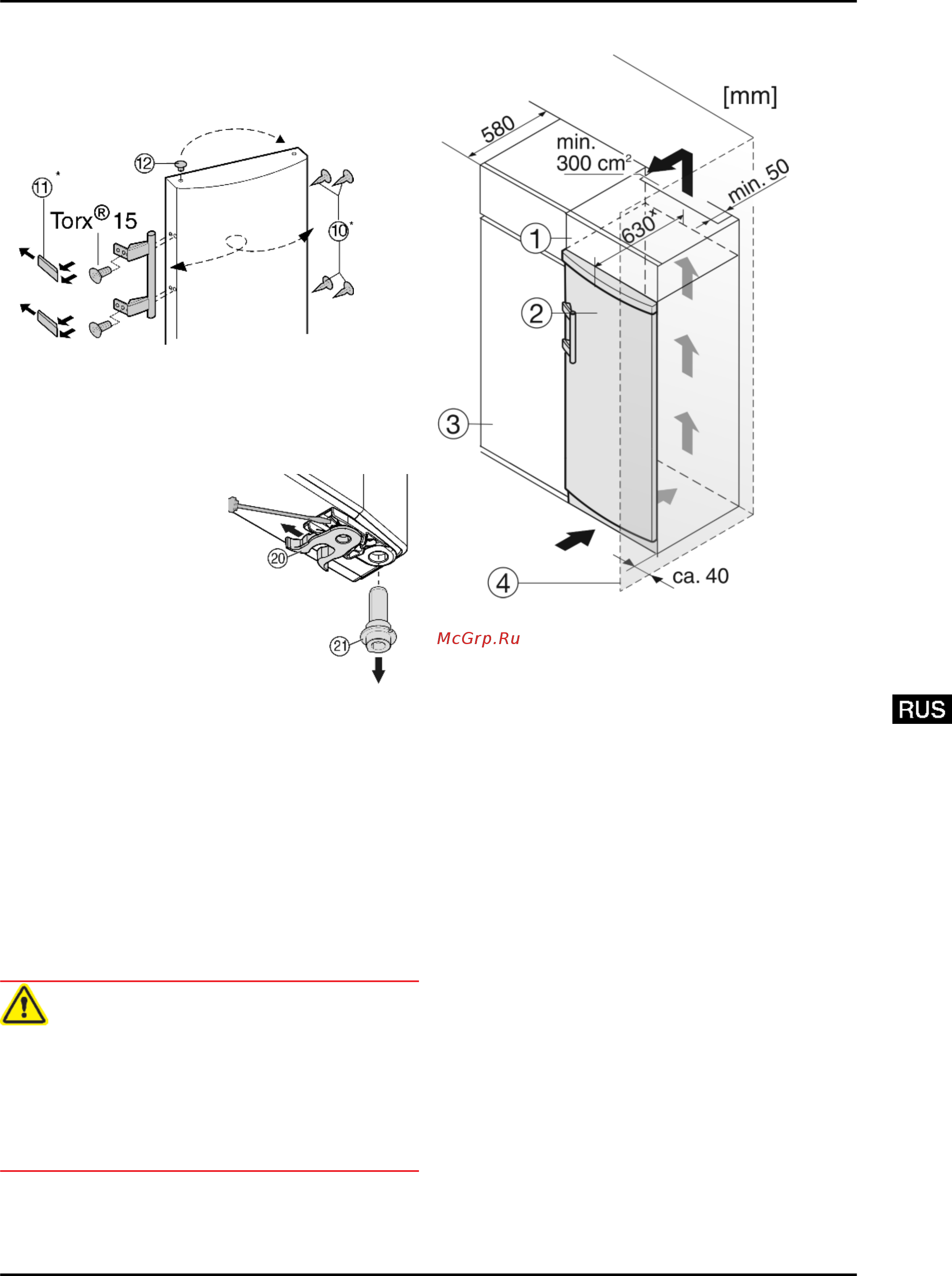

Fig. 7

u

Извлеките пробку

Fig. 7 (12)

из опорной втулки дверцы

и переставьте.

u

Снимите и переставьте на противоположную сторону

дверную ручку, пробку

Fig. 7 (10)

и прижимные

пластины

Fig. 7 (11)

.

u

При установке прижимных пластин следите за

правильной фиксацией.

u

переставить пружинный

зажим

Fig. 8 (20)

:

Нажмите вниз язычок

защелки, снимите с него

пружинный зажим.

u

Вдвиньте пружинный

зажим на новой стороне

шарнира до защелки-

вания.

u

Извлеките опорный

палец

Fig. 8 (21)

из

втулки двери и вставьте

вместе с шайбами на

противоположную

сторону. Язычок

защелки должен быть

направлен к внутренней

стороне двери, паз — к

внешней стороне.

Fig. 8

u

Подвесьте верхнюю часть двери на опорный палец

Fig. 6 (9)

.

u

Поверните нижнюю часть двери и вставьте опорный

палец

Fig. 8 (21)

в опорный кронштейн. При необходи-

мости покрутите опорный палец, чтобы он смог заско-

чить.

u

Вкрутите фиксирующий винт

Fig. 4 (1)

внизу в опорный

палец и затяните (с моментом 4 Нм).

u

При необходимости выровняйте дверцы через два

продольных паза в опорном кронштейне параллельно

корпусу устройства. Для этого выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Закрутите опорные кронштейны/пальцы (с моментом

4 Нм).

u

Проверить все болты и при необходимости подтянуть.

4.4 Установка в кухонную стенку

Fig. 9

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство (4) Стенка

x

В устройствах, в комплект поставки которых входят

пристенные распорки, величина увеличивается на 35 мм

(см. 4.2) .

Устройство может быть окружено предметами кухонной

обстановки. Чтобы уравнять устройство

Fig. 9 (2)

по

высоте с кухонной стенкой, можно установить над устрой-

ством соответствующий дополнительный шкафчик

Fig. 9 (1)

.

При комбинировании с кухонными шкафами (глубина

макс. 580 мм) устройство можно установить непосред-

ственно рядом с кухонным шкафом

Fig. 9 (3)

. Устройство

выступает сбоку на 34 мм

x

и по центру на 50 мм

x

относи-

тельно передней стенки кухонного шкафа.

Важно для вентиляции:

-

На задней стенке шкафчика должен быть вентиля-

ционный канал глубиной не менее 50 мм по всей

ширине этого шкафчика.

-

Поперечное сечение вентиляционного отверстия под

нижней панелью должно составлять не менее 300 см

2

.

-

Чем больше площадь вентиляционного отверстия, тем

меньше электроэнергии потребляет устройство при

работе.

Если устройство установлено на шарнирах у стены

Fig. 9 (4)

, то расстояние между устройством и стеной

должно быть не менее 40 мм. Настолько выступает ручка

при открытой дверце.

Ввод в работу

* Наличие в зависимости от модели и комплектации 7
