2 ТЕХНИЧЕСКИЕ ДАННЫЕ

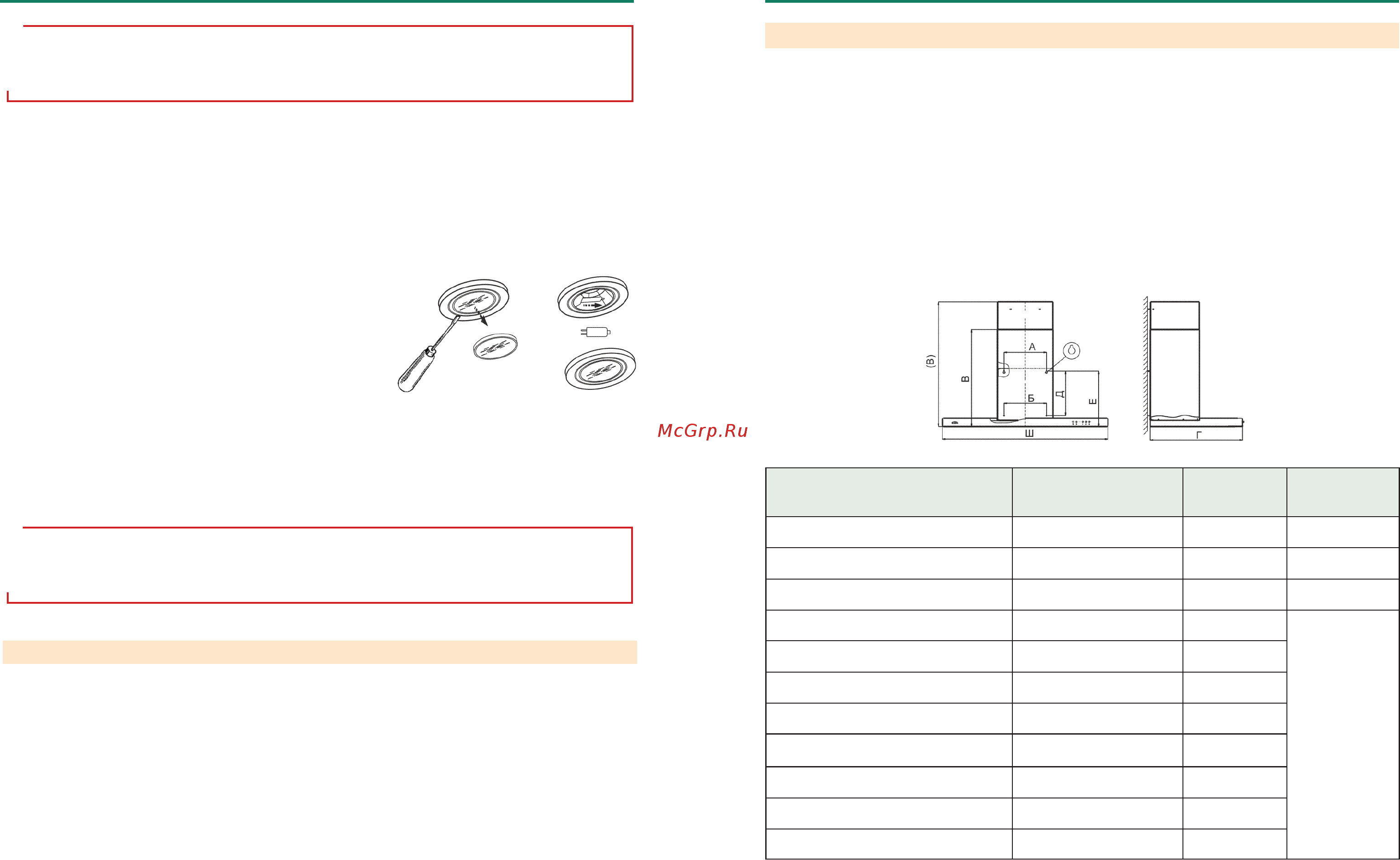

рис. 2
ТАБЛИЦА 1
2.1 Воздухопроизводительность вентилятора, куб. м /час, max 430, 650, 1000***
2.2 Уровень шума, дБА, не более 60, 62***
2.3 Номинальное напряжение, В; частота, Гц 220; 50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 200*, 230**, 260***
в том числе ламп, Вт 2х20 или 2х40
2.6 Класс защиты II(I***) по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
В - высота вытяжки без фальштрубы (В) - высота вытяжки с максимально выдвинутой фальштрубой.
- дайте лампам остыть, если свет был включен;
- снимите крышку светильника, используя в качестве рычага плоскую отвертку;
- замените лампу аналогичной (G4 20 Вт, 12 В) и установите на место крышку.
Внимание! Берите лампы только чистой тряпкой!
ВНИМАНИЕ: На период гарантийного срока сохраняйте руководство.
!
9 ПРАВИЛА ХРАНЕНИЯ
Конструкция и характеристики устройства могут быть изменены без предварительного уведомления.
Наименование
Габаритные размеры, мм
ШХГхВ(В)
Масса, кг
(без упаковки)
Тип угольного
фильтра
Вена 60П(Н)-430-К3Л
590х500х575(1000)
10,7
не предусмотрен
Вена 90П(Н)-430-К3Л
900х500х575(1000)
14,1
Ф-02
Квадра 60П(Н)-430-К3Г
590х500х525(1000)
10,6
не предусмотрен
Квадра 90П(Н)-650-К3Г,90Н-650-Э7Г
900х500х525(1000)
14,0
Ф-02
Опал 60П(Н)-650-Э3Г (Э7Г)
590х500х540(1000)
12,5
Опал 90П(Н)-650-Э3Г (Э7Г)
900х500х540(1000)
14,8
Опал 90Н-1000-С4Г
900х500х550(1000)
15,0
Патио 60Н-650-К3Г
595х500х565(1030)
13,7
Патио 90Н-650-К3Л
900х500х565(1030)
16,5
Primula 60Н(П)-650-К3Г
595х500х578(1045)
14,1
Primula 90Н(П)-650-К3Г
900х500х578(1045)
16,2
8.5 Угольные фильтры должны использоваться только при работе вытяжки в режиме «рециркуляции».
Угольные фильтры не содержат вредных веществ. Их можно утилизировать как обычный мусор.
8.6 Замена электрической лампы.
8.6.1 Замену лампы накаливания производите в следующей последовательности:
- выньте вилку шнура электропитания из розетки электросети;
- дайте лампе остыть, если свет был включен;
- снимите алюминиевый фильтр (рис. 4);
- неисправная лампа выкручивается против часовой стрелки
и заменяется на новую, такой же модели и мощности
(Е 14, макс 40 Вт)
- установите на место алюминиевый фильтр.
8.6.2 Замена галогенной лампы (рис. 14) :
- выньте вилку шнура электропитания из розетки электросети;
Фильтры необходимо менять не реже одного раза в 4 месяца или чаще в случае особенно интенсивного
использования. Их нельзя чистить и использовать повторно.
рис. 14
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
9.1 Кухонная вытяжка должна храниться в упаковке завода изготовителя в закрытом помещении при тем
пературе от -50 до+40°С. При этом относительная влажность воздуха при температуре+15°С не должна пре
вышать 80%.
!
ВНИМАНИЕ: алюминиевый фильтр должен очищаться через каждые 4 недели. Обязательно высу-
шите фильтр перед установкой его в кухонную вытяжку! Недопустимо попадание воды в электродви-
гатель, переключатель и патроны ламп! Включайте вытяжку только после полного высыхания всех ее
поверхностей!
* - для вытяжек с галогенными лампами ** - для КВ с лампами накаливания
*** - для КВ «Опал 90Н-1000-С4Г»
Значение воздухопроизводительности прописано в обозначении кухонной вытяжки.
ВЕНА • КВАДРА • ОПАЛ • ПАТИО • PRIMULA
