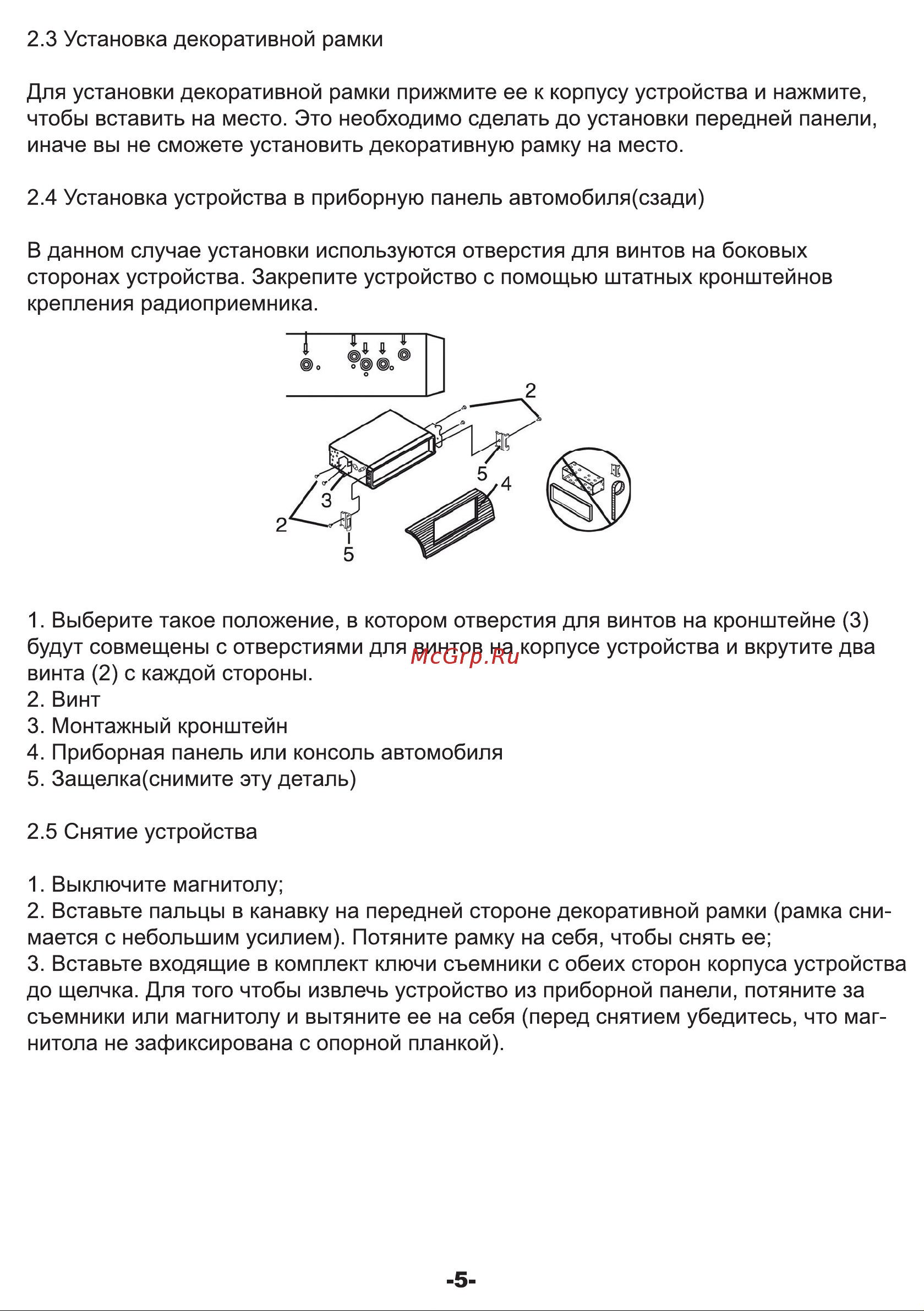

2 3 Установка декоративной рамки Для установки декоративной рамки прижмите ее к корпусу устройства и нажмите чтобы вставить на место Это необходимо сделать до установки передней панели иначе вы не сможете установить декоративную рамку на место 2 4 Установка устройства в приборную панель автомобиля сзади В данном случае установки используются отверстия для винтов на боковых сторонах устройства Закрепите устройство с помощью штатных кронштейнов крепления радиоприемника 1 Выберите такое положение в котором отверстия для винтов на кронштейне 3 будут совмещены с отверстиями для винтов на корпусе устройства и вкрутите два винта 2 с каждой стороны 2 Винт 3 Монтажный кронштейн 4 Приборная панель или консоль автомобиля 5 Защелка снимите эту деталь 2 5 Снятие устройства 1 Выключите магнитолу 2 Вставьте пальцы в канавку на передней стороне декоративной рамки рамка сни мается с небольшим усилием Потяните рамку на себя чтобы снять ее 3 Вставьте входящие в комплект ключи съемники с обеих сторон корпуса устройства до щелчка Для того чтобы извлечь устройство из приборной панели потяните за съемники или магнитолу и вытяните ее на себя перед снятием убедитесь что маг нитола не зафиксирована с опорной планкой 5
