Digma DCR-380B [6/14] Схема подключения

Содержание

• Меры предосторожности 3
• Установка и подключение 4
• Примечания независимо от вида динамиков следует использовать динамики с сопротивлением равным 4 ом для уменьшения искажений при повышенной емкости запрещается соединять провода авто антенны и заземления между собой 6
• Схема подключения 6
• Dcr 380 7
• Внешний вид 7
• Dcr 390 8
• 4 5 6 7 9
• Общие операции 10
• Неисправности 13
• Ене 14
• Технические характеристики 14

Похожие устройства

• Siemens WT45W460OE Инструкция по эксплуатации
• Старт 1Led "Айсберг" Инструкция по эксплуатации
• Citilux Light & Music CL703M100 с пультом Инструкция по эксплуатации
• Interstep USB-microUSB, 2 м, Silver (IS-DC-MCUSBNYSL-200B201) Инструкция по эксплуатации
• Саратов 209-002 КШД-275/65 Grey Инструкция по эксплуатации
• Miele ChromeEdition WCE320 Инструкция по эксплуатации
• Vitek VT-1898 Инструкция по эксплуатации
• Hyundai H-DMP100 Инструкция по эксплуатации
• Tefal VP7777WH Инструкция по эксплуатации
• Wd My Passport для Mac 5TB ( Инструкция по эксплуатации
• Electrolux EHF 96547SW Инструкция по эксплуатации
• Korting HG 630 CTSВ Инструкция по эксплуатации
• Krona Calore 60 Inox Инструкция по эксплуатации
• Cullmann Madrid Maxima 330 (CU-98300) Инструкция по эксплуатации
• National Geographic NG A2560 Africa Инструкция по эксплуатации
• Asus VA24EHE Инструкция по эксплуатации
• Redmond SkyCooker RMC-CBD100S с двумя чашами, управление со смартфона Инструкция по эксплуатации
• Tefal RK901F32 Руководство по эксплуатации
• Elica Elite 14 Lux GRIX/A/50 Инструкция по эксплуатации
• Ritmix ROM-111 Black/Green Инструкция по эксплуатации

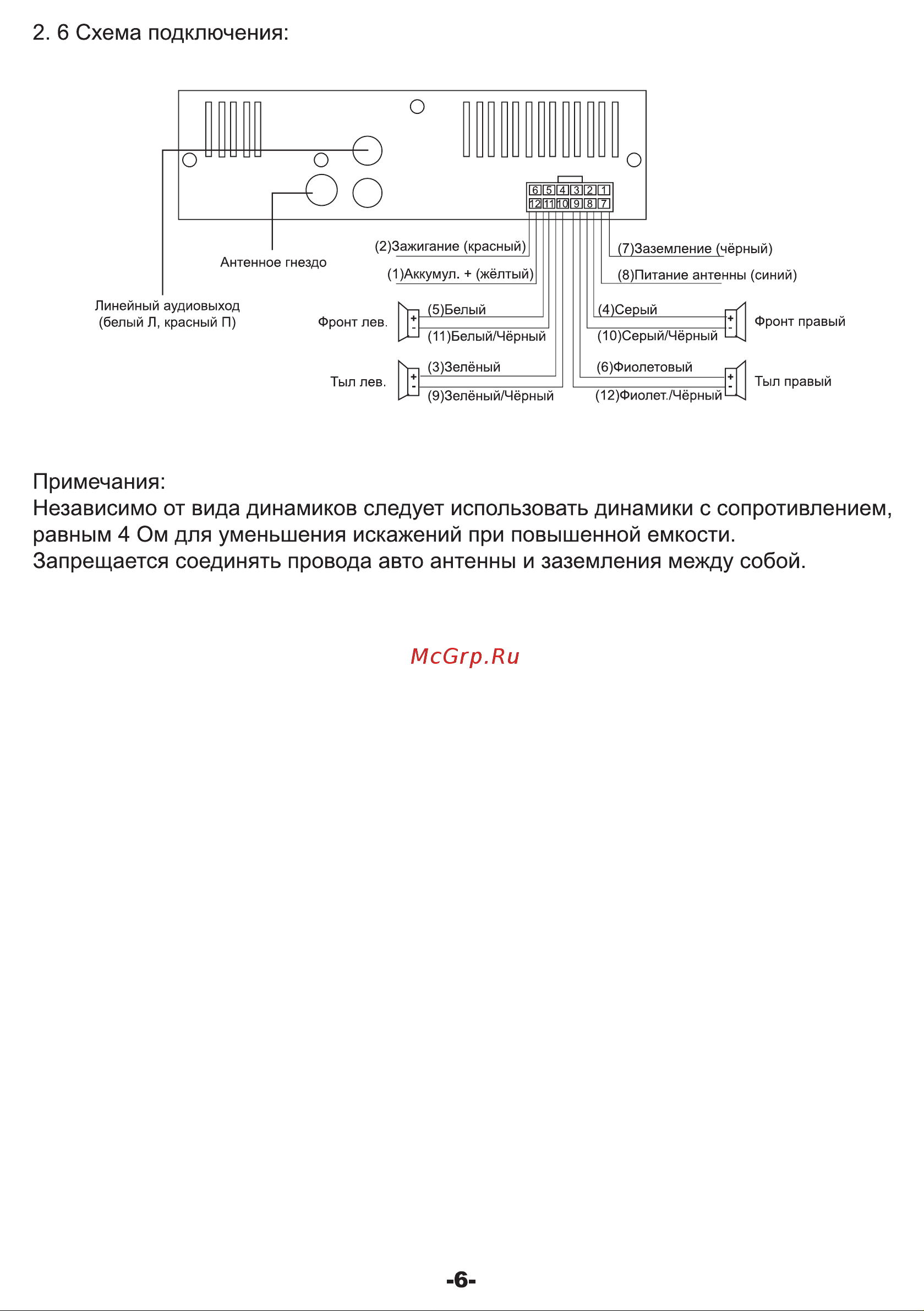

2 6 Схема подключения 2 3ажигание красный Антенное гнездо Линейный аудиовыход белый Л красный П 1 Аккумул жёлтый Фронт лев 7 3аземление чёрны й 8 Питание антенны синий 5 Белый 4 Серый 11 Белый Чёрный 10 Серый Чёрный З Зелёный б Фиолетовый 9 Зелёный Чёрный 12 Фиолет Чёрный Фронт правый Тыл правый Тыл лев Примечания Независимо от вида динамиков следует использовать динамики с сопротивлением равным 4 Ом для уменьшения искажений при повышенной емкости Запрещается соединять провода авто антенны и заземления между собой 6
