23

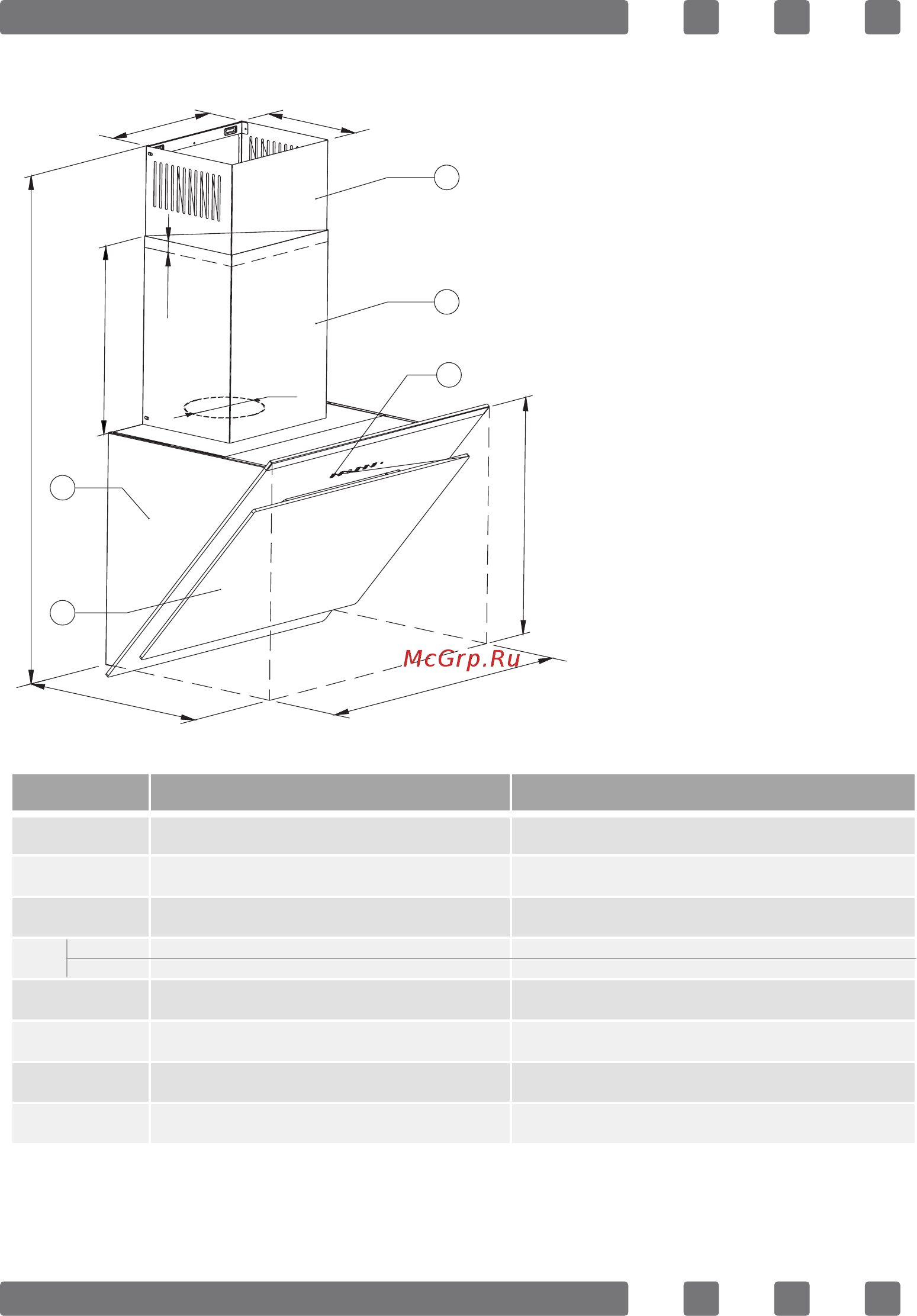

2. ОПИСАНИЕ И ТЕХНИЧЕСКИЙ РИСУНОК ВЫТЯЖКИ
Все размеры указаны в миллиметрах.
1. Декоративный короб, часть 1
2. Декоративный короб, часть 2
3. Панель управления
4. Корпус вытяжки
5. Стекло крышки
1
2
3
4
5
F
G
E
D
C
A
B
20
Ø150
WS 6520 S/WS 6520 P WS 6521 S/WS 6521 C
A 200 200
B 170 170
C 300 300
D
E 305 375
F 596 595
G 358 382
Q 120 150
Min.
Max.
636
916
942
662
