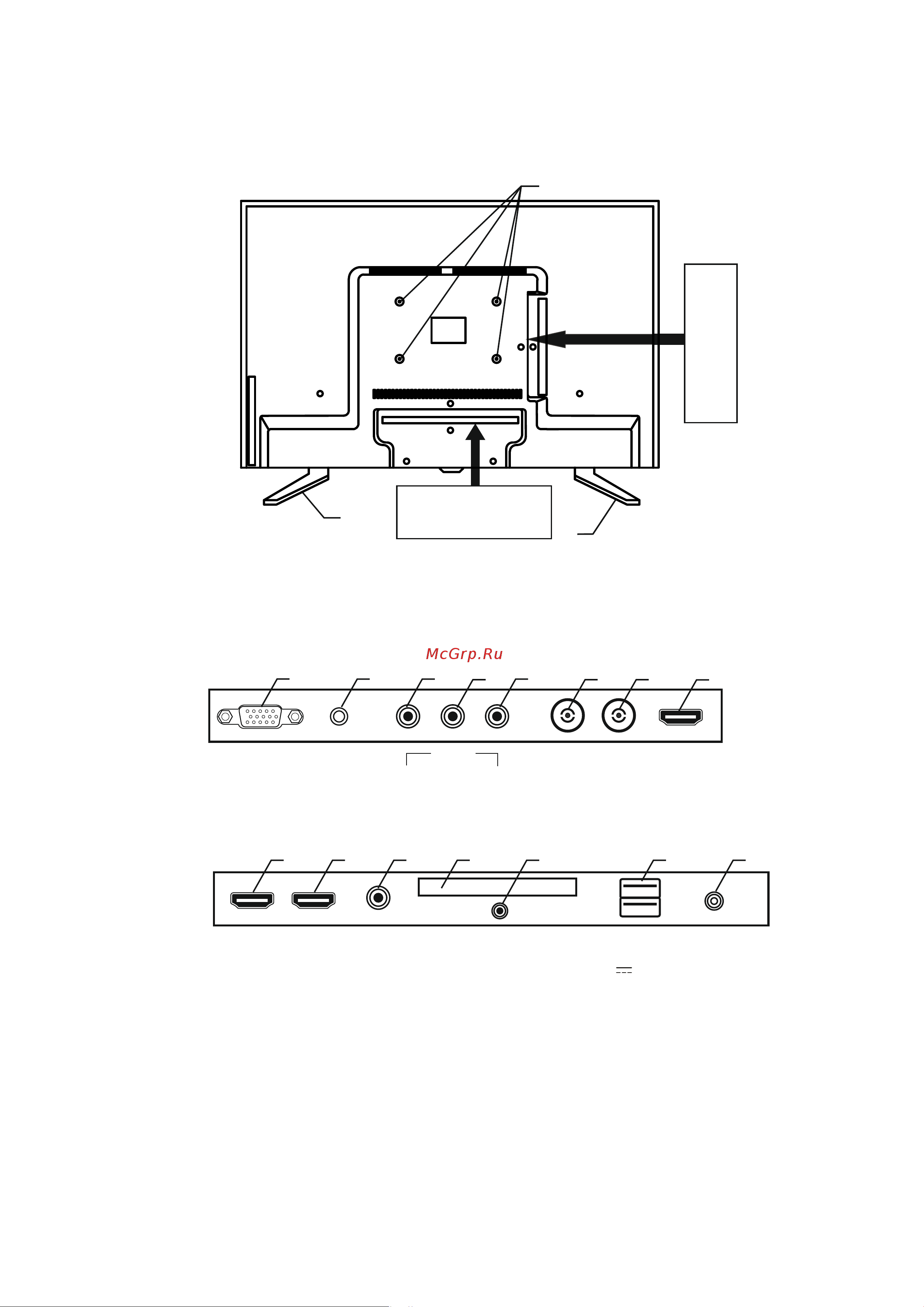

5.2 ВИД ТЕЛЕВИЗОРОВ СО СТОРОНЫ КОЖУХА И ПАНЕЛИ РАЗЪЕМОВ
ВНИМАНИЕ! Вид телевизоров со стороны кожуха зависит от модели устройства и на
рисунке приведен схематически, только для обозначения местоположения панелей разъ-
емов. Изображение панелей разъемов соответствует Вашей модели и является фактиче-
ским.
2
1
3
Боковая
панель разъемов
Нижняя
панель разъемов
1 – резьбовые отверстия для крепления настенного кронштейна; 2 – опорная ножка правая;
3 – опорная ножка левая.
Рисунок 3
1 2 3
4
5 6
9 11
CI
13
14
EARPHONE
PC(VGA) RF IN
(T2)
HDMI2 USB2
USB1
COAXIAL
AV IN
VIDEO L
PC AUDIO
12
R
7
MINI
YPbPr
5V 500mA
RF IN
(S2)
Нижняя панель разъемов
Боковая панель разъемов
HDMI1
(ARC)
8
10
HDMI3
15
1 – разъем PC (VGA) для подключения видеосигнала с компьютера; 2 – разъем PC AUDIO
для подключения звукового сигнала с компьютера; 3 – вход видео VIDEO; 4 – вход звука L; 5 –
вход звука R; 6 – гнездо для подключения спутниковой антенны RF IN (S2); 7 – гнездо для под-
ключения антенны эфирного или кабельного телевещания RF IN (Т2); 8 – мультимедийный вход
высокого разрешения HDMI1 (ARC), поддерживающий функцию ARC; 9 – мультимедийный вход
высокого разрешения HDMI2; 10 – мультимедийный вход высокого разрешения HDMI3; 11 – ко-
аксиальный цифровой выход звука COAXIAL; 12 – слот СI для подключения СА-модуля или СА-
модуля с картой условного доступа; 13 – компонентный мини разъем MINI YPbPr; 14 – разъемы
USB1, USB2 для подключения внешних накопителей; 15 – разъем для подключения наушников
EARPHONE.
Рисунок 4
