Монтаж
25
a
1 монтажная балка
для крепления на стену фильтра
DAR 12xx.
b
2 уголка безопасности
для крепления на стену фильтра
DAR 12xx.
c
2 колпачка
d
1 штуцер воздуховода
для подсоединения к воздуховоду
150 мм.
e
1 переходный штуцер
для подсоединения к воздуховоду
125 мм.
f
1 обратный клапан
для установки в выпускной патру-
бок моторного блока (не для ре-
жима циркуляции). В зависимости
от исполнения прибора обратный
клапан уже может быть установ-
лен.

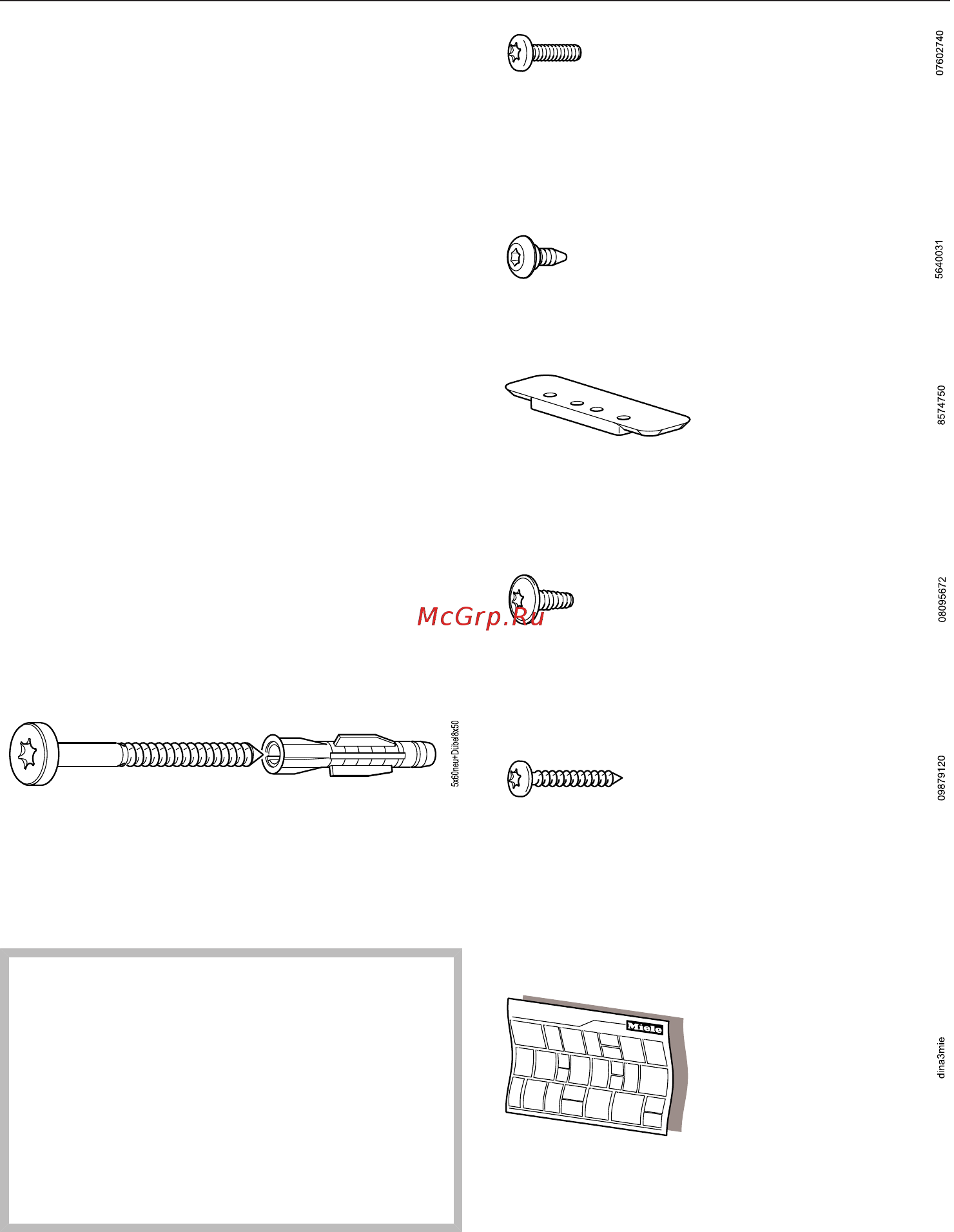

3 шурупа 5 x 60 мм и
3 дюбеля 8 x 50 мм
для крепления на стену (только
DAR12xx).
Шурупы и дюбели пригодны
для монтажа при сплошной камен-
ной кладке здания.
Для других конструкций стен ис-
пользуйте подходящий крепежный
материал.
Обратите внимание на достаточ-
ную несущую способность стены.
2 самостопорящихся шурупа
M6x16мм
для крепления DAR 12xx на монтаж-
ные балки.
4 шурупа M4x11мм с цоколем и
2 зажимных вкладыша
для крепления панелей DRDC и
DRUU (только DAR12xx).
10 шурупов М4x8мм
для крепления колпачков и зажим-
ных вкладышей (только DAR12xx).
4 шурупов 5x35мм
для крепления вытяжки DAR11xx.
Пожалуйста, сохраните следующие
детали:
Montage
Installation
Montaje
Montaggio
Montering
Montagem
Asennus
Монтажный план
