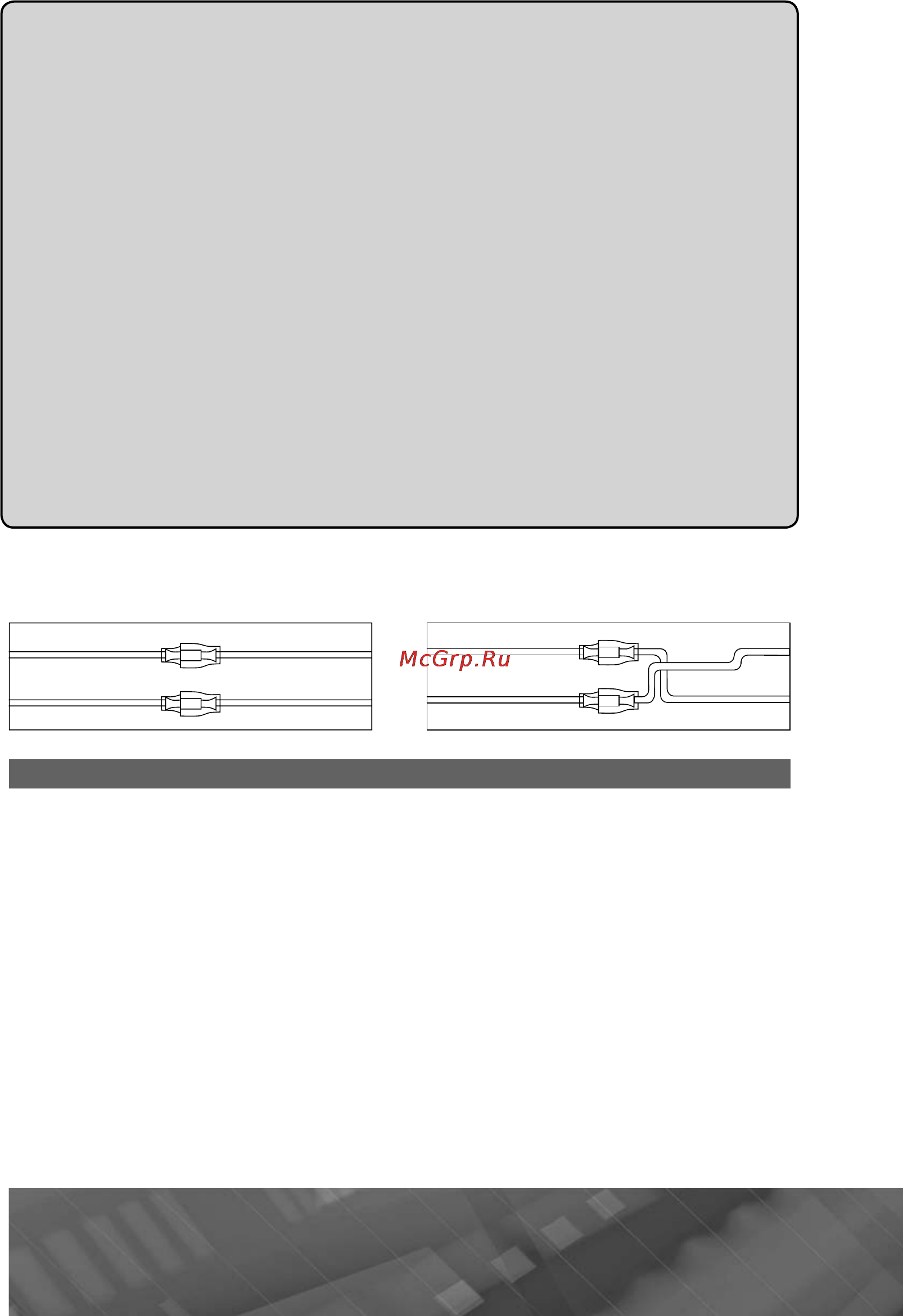

ВНИМАНИЕ Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание В данном устройстве используются усилители мощности подключенные по мостовой схеме При подключении динамиков не допускается замыкание проводов на массу автомобиля на провод питания 12 В или друг с другом Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке Жёлтый провод устройства должен быть подключен к проводу с постоянным напряжением 12 В даже при выключенном зажигании Если Вы не нашли такого провода то подключитесь к плюсовой клемме аккумулятора после блока предохранителя Чёрный провод устройства должен быть подсоединён к заземлённой металличе ской части автомобиля Если Вы не смогли найти подходящий болт или винт про сверлите отверстие в металлической детали автомобиля и винтом закрепите в нём провод Перед выполнением этой операции обязательно проконсультируйтесь с дилером Вашего автомобиля Для обеспечения хорошего заземления удалите краску и грязь с тех областей поверхности с которыми соприкасается провод В случае сброса настроек устройства после выключения зажигания поменяйте местами подключение желтого и красного провода как показано на рисунке Желтый Красный Желтый _Красный Желтый Желтый Красный Назначение проводов Оранжевый ILLUMI Подключите данный провод к лампе габаритных огней При включении габаритных огней в тёмное время суток яркость подсветки ЖК монитора будет снижена чтобы не слепить глаза в дневное время яркость монитора повышена для большей чёткости изображения Розовый провод REVERSE Если к разъему CAMERA стр 29 подключена камера заднего обзора в ком плект поставки не входит то при включении передачи заднего хода автомобиля режим воспроизведения автоматически переключится на обзор с камеры После выключения передачи заднего хода устройство автоматически вернётся к предыдущему режиму 30 PROLOGY DVU 700
