Преобразователь RS485-USB2

Данное руководство предназначено для изучения принципа

работы преобразователя, его технических характеристик, правил

хранения, монтажа и эксплуатации.

Назначение и область применения

Преобразователь предназначен для подключения устройств с RS485

интерфейсом к персональному компьютеру через USB-порт.

Порядок подключения к RS485

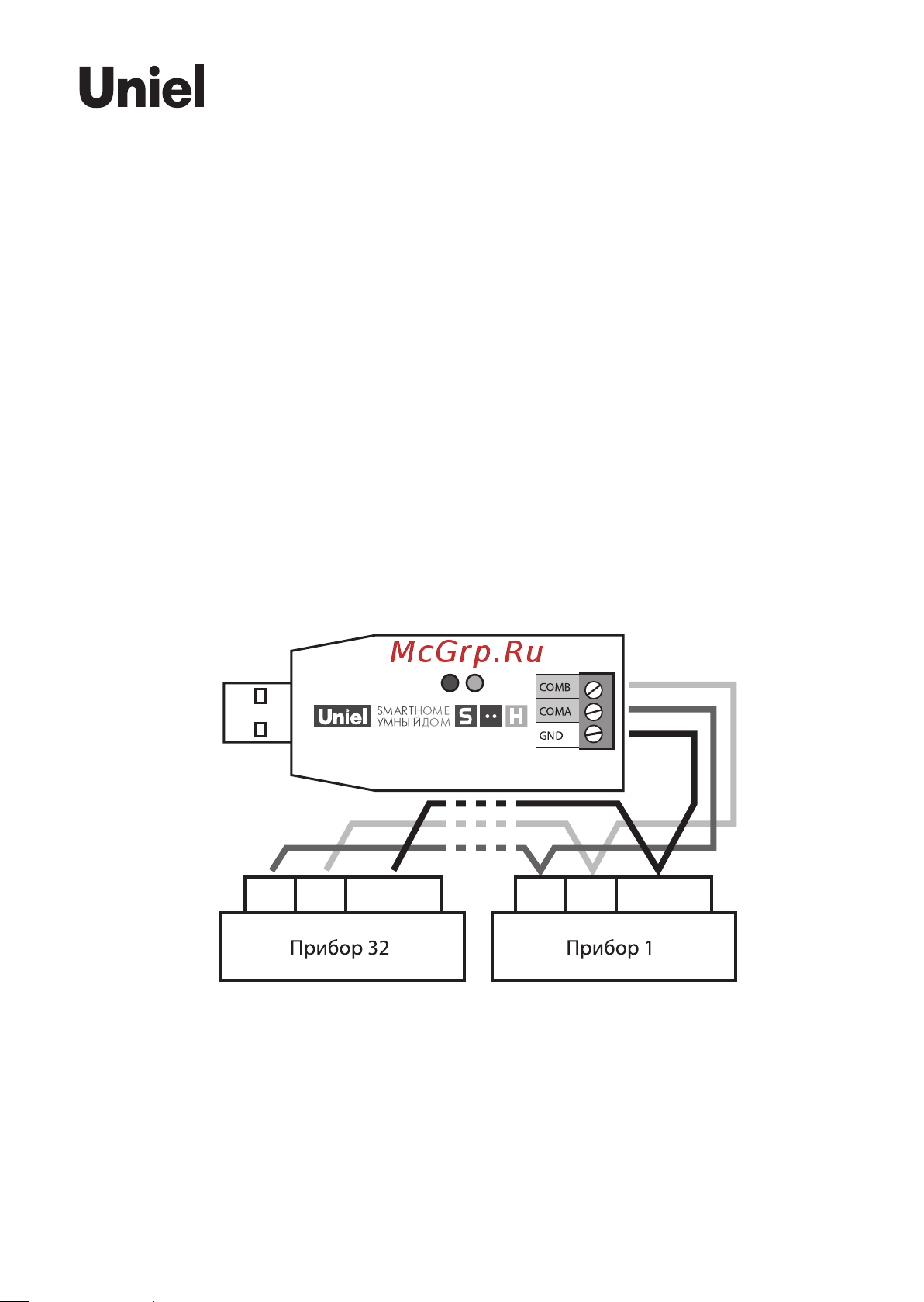

Необходимо соединить порты A, B (COM A / COM B) и GND в соответ-

ствии с приведенной схемой.

Порядок подключения к компьютеру

• установите программное обеспечение (драйвер) ModuleConnect

в соответсвии с инструкцией на диске;

• запустите одну из программ Light Control, Home Automation,

Dimmer Control. Порядок настройки соединения описывается

в инструкции к модулю).

A B GND A B GND
